规格型号

HMJ9001-Q

产品简介

HMJ9001-Q系列局部放电检测仪是一种多功能手持仪器,基于暂态地电波、超声波、高频电流、特高频检测方法,检测设备的局部放电情况。该系列局部放电检测仪适用于开关柜、环网柜、GIS、电缆、变压器、架空线路等设备。使用暂态地电波传感器检测开关柜、环网柜,使用空气式超声波传感器检测开关柜、环网柜、架空线,使用接触式超声波传感器检测变压器、GIS,使用高频电流传感器检测变压器、电缆,使用特高频传感器检测变压器、GIS,检测效率高,使用方便、体积小、重量轻。

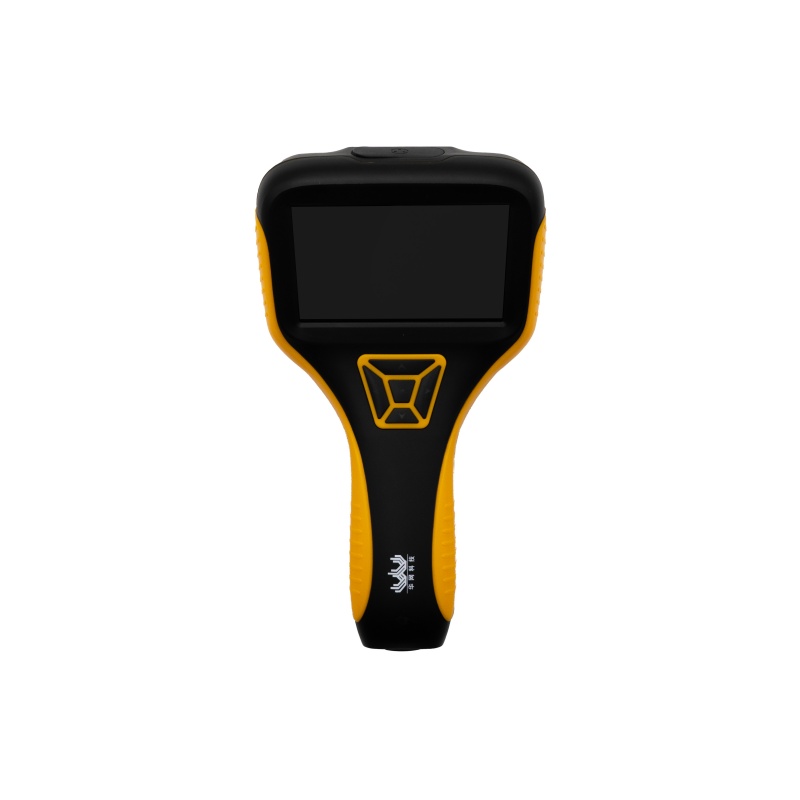

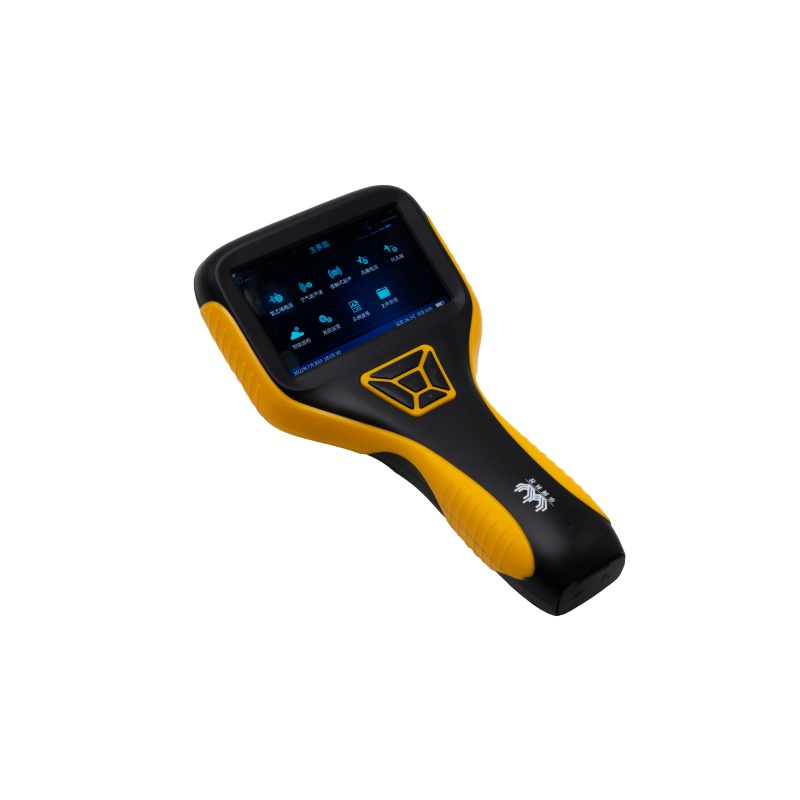

HMJ9001-Q多功能局放检测仪

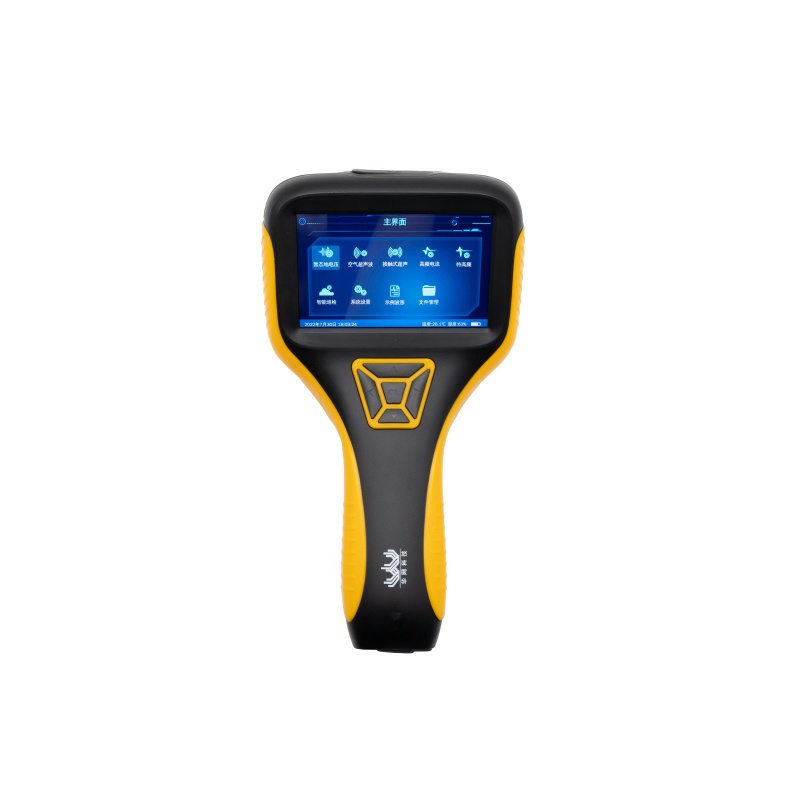

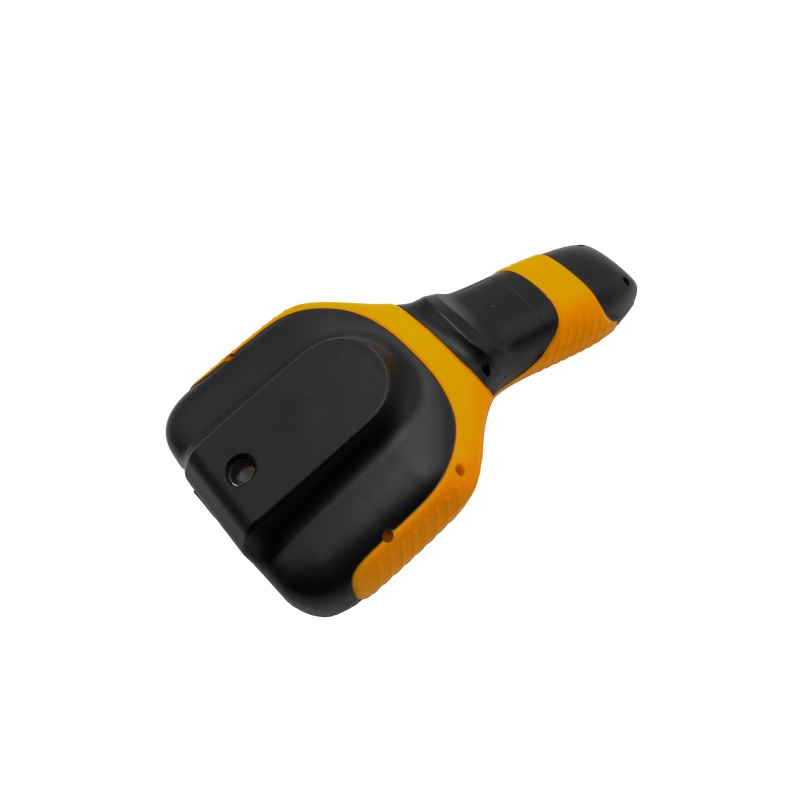

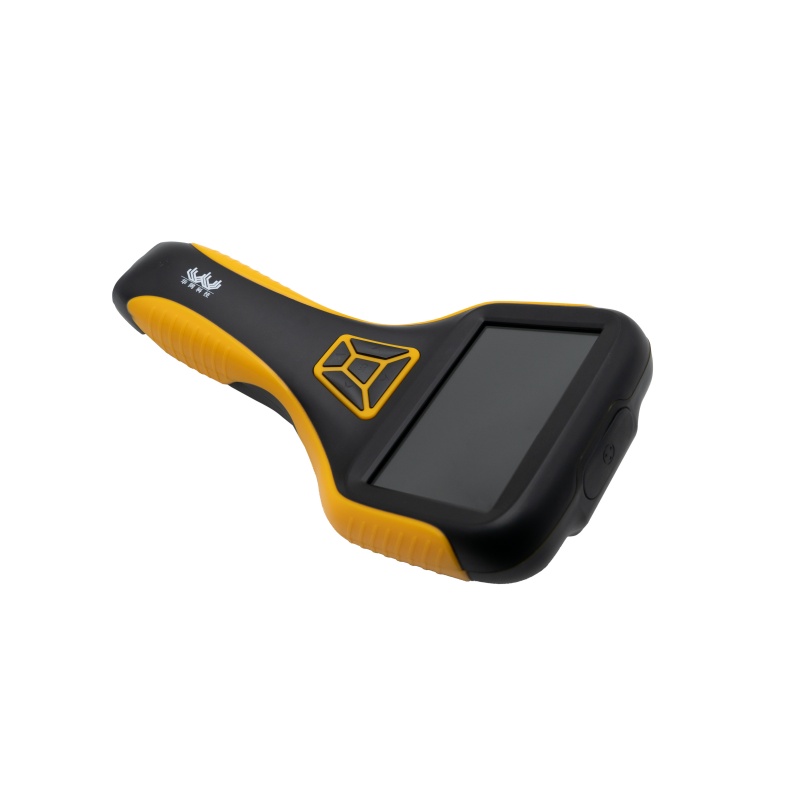

HMJ9001-Q多功能局放检测仪

多功能局放检测仪通过USB、WIFI、蓝牙与电网PMS平台对接实现工单下载和数据上传

多功能局放检测仪通过USB
多功能局放检测仪通过USB

1:5时800*480触摸屏。

2:USB、蓝牙、WIFI、NFC通讯。

3:放电故障自动诊断。

4:集成典型特征图谱。

5:PRPD、PRPS图谱分析。

6:支持时域、图谱数据保存。

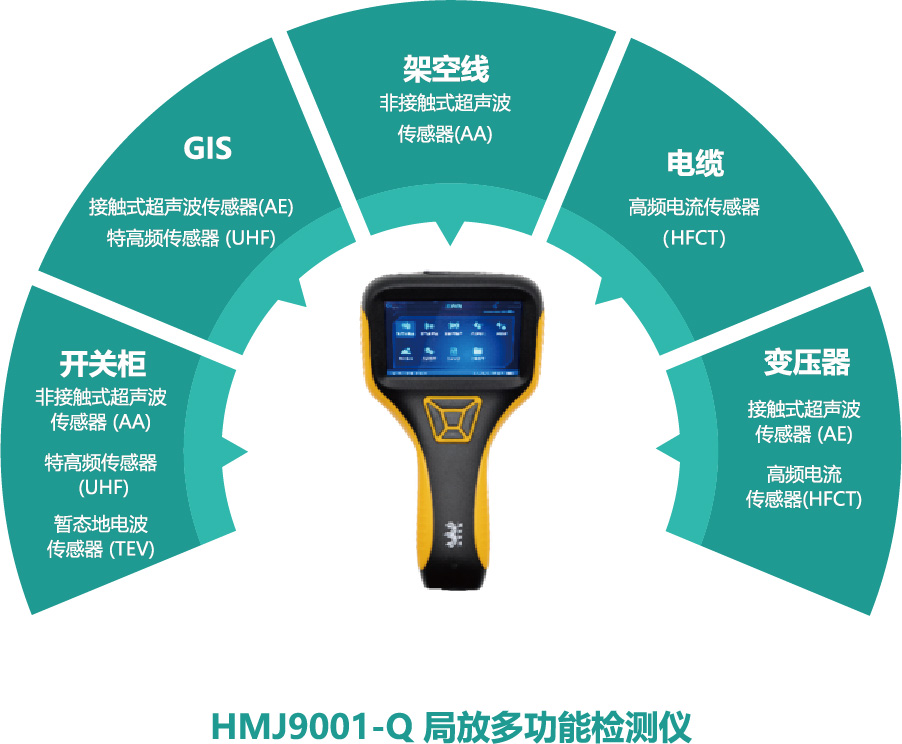

主要检测设备

HMJ9001-Q多功能局放检测仪主要检测设备
HMJ9001-Q多功能局放检测仪主要检测设备

主要功能

1:融合暂态地电波、空气式超声波、接触式超声波、高频电流、特高频等五种传感器;

2:检测暂态地电波、超声波、高频电流以及特高频局部放电信号的频度及强度;

3:具有超限报警功能,使用红、黄、绿三色指示局部放电的严:重程度;

4:基于超声波传感器,采用外插法、立体声以及降噪技术,监听放电信号;

5:音频历史数据回放及对比;

6:具备PRPS谱图及PRPD谱图检测模式,可识别放电类型:;

7:具备时域波形检测模式,可识别放电典型波形;

8:典型放电图谱存储、对比及管理功能;

9:配备数据管理软件,以多种分析算法对检测数据进行综合分析,自动生成报告。

主要参数

  • 时域波形:20ms原始时域波形;
  • 谱图:PRPD谱图及PRPS谱图展示,集成典型放电图谱:
  • 数据保存:支持时域、谱图数据保存、回看;
  • 音频存储时间:10s~120s可调;音量大小:1~10档可调;
  • 操作系统:嵌入式Linux;
  • 通信:支持USB、WIFI、蓝牙、NFC;
  • 屏幕分辨率:800*480;续航时间:{>}8小时;
  • 存储:16G。

HMJ9001-Q手持式局部放电检测仪现场检测应用

HMJ9001-Q多功能手持式局部放电检测仪集成暂态地电压(TEV)、空气超声波(AA)、接触式超声波、高频电流(HFCT)和特高频(UHF)五种检测方式,可根据不同电气设备的结构特点和现场检测需求,灵活选择相应的传感器及检测方法。

仪器适用于中压开关柜及其他电力设备的局部放电现场检测,为设备绝缘状态评估和潜在放电缺陷排查提供多种检测手段。

1. 暂态地电压(TEV)现场检测

暂态地电压(TEV)检测主要用于开关柜局部放电现场检测。检测时,将TEV传感器贴合开关柜金属外壳,通过采集局部放电产生的暂态电压信号,辅助判断开关柜内部是否存在局部放电活动。

HMJ9001-Q手持式局放检测仪暂态地电压(TEV)现场检测
HMJ9001-Q手持式局放检测仪暂态地电压(TEV)现场检测

2. 空气超声波(AA)现场检测

空气超声波(AA)检测通过接收局部放电产生的超声波信号,对电气设备进行非接触式检测。HMJ9001-Q支持内置AA超声波和外置AA超声波检测,其中外置AA超声波传感器分为延长式和聚波式,可根据不同检测场景灵活选择。

  • 内置AA超声波: 将主机内置超声传感器对准检测点缝隙,即可进行空气超声波检测。
  • 延长式AA超声波: 采用外置延长式传感器,主要用于开闭所等场景的超声波检测。
  • 聚波式AA超声波: 采用外置聚波式传感器,主要用于架空线路现场检测。

三种空气超声波检测方式均支持耳机监听声音信号,方便现场人员进行检测。

HMJ9001-Q手持式局放检测仪空气超声波(AA)现场检测
HMJ9001-Q手持式局放检测仪空气超声波(AA)现场检测

3. 接触式超声波现场检测

接触式超声波检测通过将超声波传感器与被测设备表面接触,采集设备内部局部放电活动产生的超声波信号,实现对电气设备的局部放电检测。

该检测方式可作为开关柜等电气设备局放检测的补充手段,为现场绝缘状态检查提供参考。

HMJ9001-Q手持式局放检测仪接触式超声波现场检测
HMJ9001-Q手持式局放检测仪接触式超声波现场检测

4. 高频电流(HFCT)现场检测

高频电流(HFCT)检测通过高频电流传感器采集局部放电产生的高频电流脉冲信号。现场检测时,将HFCT传感器安装在设备接地线上,通过检测高频脉冲信号,辅助识别电气设备的局部放电活动。

该方法适用于具有可接近接地线的电气设备局部放电检测。

HMJ9001-Q手持式局放检测仪高频电流(HFCT)现场检测
HMJ9001-Q手持式局放检测仪高频电流(HFCT)现场检测

5. 特高频(UHF)现场检测

特高频(UHF)检测通过特高频传感器采集电气设备内部局部放电产生的特高频电磁信号,为设备局部放电检测提供另一种技术手段。

检测时,将UHF传感器放置在指定检测位置,采集相关特高频信号,辅助分析设备内部的局部放电活动。

HMJ9001-Q手持式局放检测仪特高频(UHF)现场检测
HMJ9001-Q手持式局放检测仪特高频(UHF)现场检测

多种检测方式融合,满足不同现场检测需求

HMJ9001-Q手持式局部放电检测仪集成TEV、空气超声波、接触式超声波、HFCT和UHF五种检测方式,一台仪器即可根据现场设备类型和检测条件选择不同检测方法。

通过多种检测技术的配合使用,为中压开关柜及其他电力设备提供灵活的局部放电现场检测方案,帮助运维人员开展设备绝缘状态检查和潜在局部放电缺陷排查。
