功能特点:
1.高灵敏度:可以精准捕捉局部放电产生的微弱高频电流信号,可检测到毫安级甚至微安级的电流变化,有助于早期发现电力设备的绝缘缺陷。
2.宽频带响应:通常具有较宽的频率测量范围,从几百千赫兹到几十兆赫兹不等,能有效检测到局部放电产生的高频信号,从而提供丰富的放电信息。
3.抗干扰能力强:采用特殊的屏蔽和滤波技术,以及优化的电路设计,可有效抑制现场环境中的电磁干扰,如变电站内其他电气设备产生的电磁噪声、无线电信号等,保证检测信号的准确性。

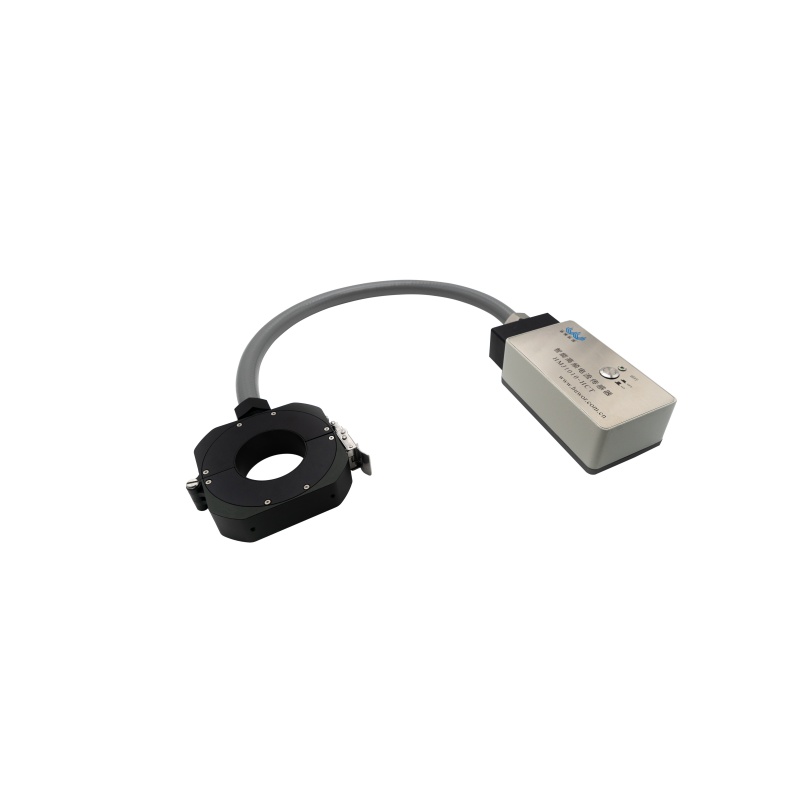

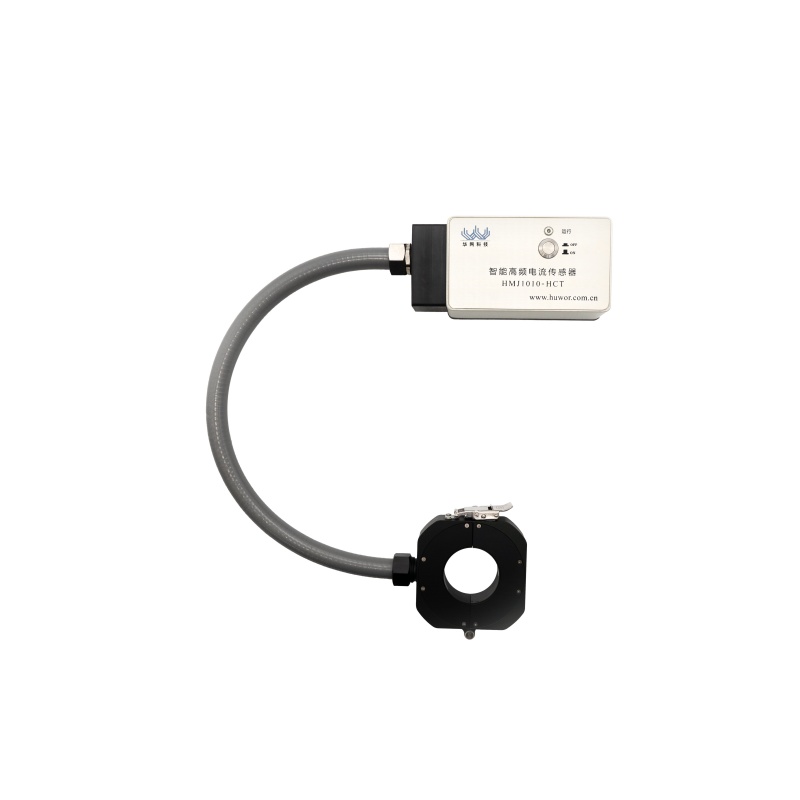

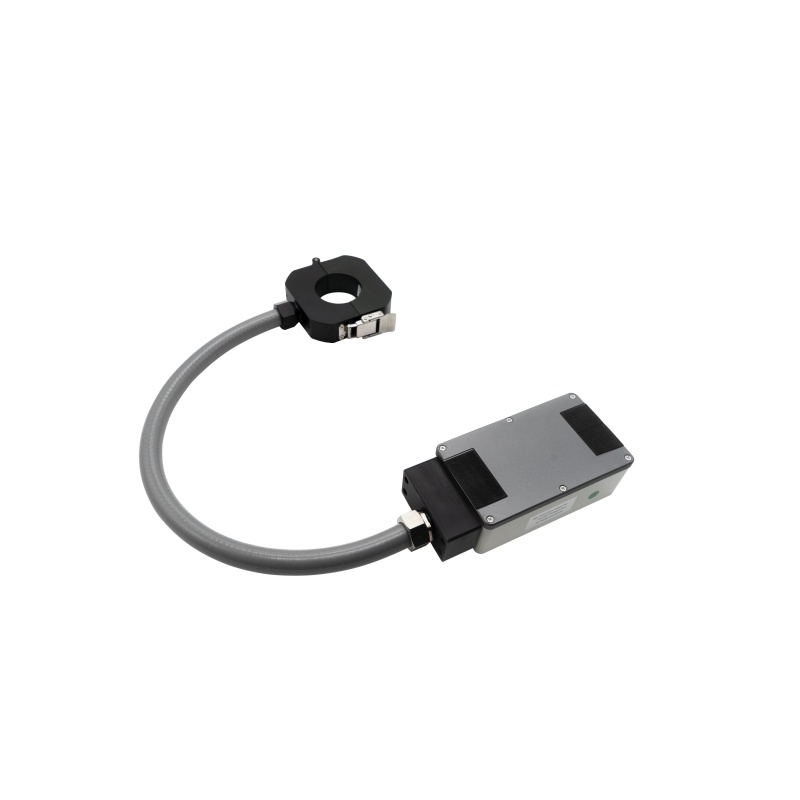

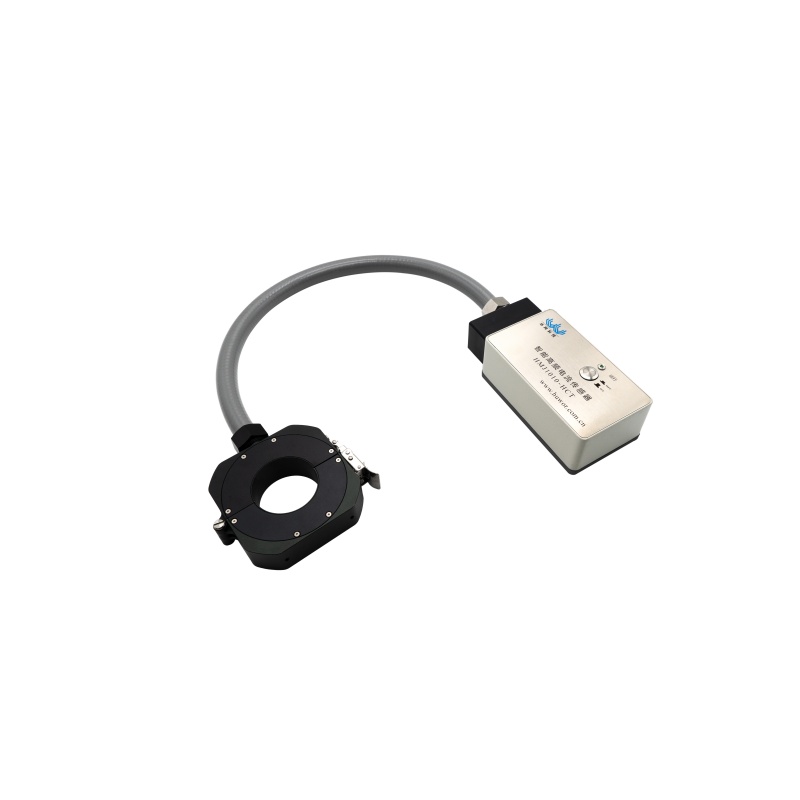

4.非侵入式检测:传感器通常采用钳式或环绕式安装在电力设备的接地线或中性点引线上,无需对设备进行拆解或破坏,即可实现对设备内部局部放电的监测,不影响设备的正常运行。
主要参数:
项目名称 | 技术参数 |
频率范围 | 0.5~30MHz |
测量范围 | 0~70dB |
带宽 | ≥2MHz |
传感器尺寸 | 内径≈56mm(可定制) |
传输阻抗 | ≥6.5mV/mA |
灵敏度 | 最小可测局部放电量不大于50pC |
通讯协议 | 无线版:Lora 有线版:RS485 |
供电方式 | 无线版:内置锂电池 有线版:DC24V直流供电 |
工作温度 | -40~+85℃ |
工作湿度 | 5~95%RH |
