一、系统简介
温度是电力设备运行中的关键参数，很多电力事故往往源于异常的温升。以输电线路中的耐张线夹为例，由于施工工艺、材质问题、过载运行或连接螺栓松动等因素，都会造成发热，而热应力的积累会进一步损伤线夹，甚至引发故障。因此，运行规范明确要求对耐张线夹进行定期温度监测。
目前，部分监测方式采用长焦红外镜头，但这种方式设备昂贵、操作复杂、实时性不足，难以满足大范围、长期的监测需求。相比之下，基于物联网技术的在线测温方案成本更低，部署更灵活。由于耐张线夹为纯铜材质，导热性能良好，只要在接线板中心位置监测温度，就能有效反映整体运行温度。
通过对高压线路导线及附属金具进行在线测温，不仅可以及时发现异常升温，防止线路因过热导致事故，同时也为电网“动态增容”的实施提供数据支持。输电线路线夹智能巡检测温装置（又称导线温度在线监测装置、动态增容装置），适用于 10kV～1000kV 输电线路，对导线及其附属金具实现实时测温和远程预警。
二、监测范围
- 高压输电线路导线
- 耐张线夹
- 引流板
- 压接管

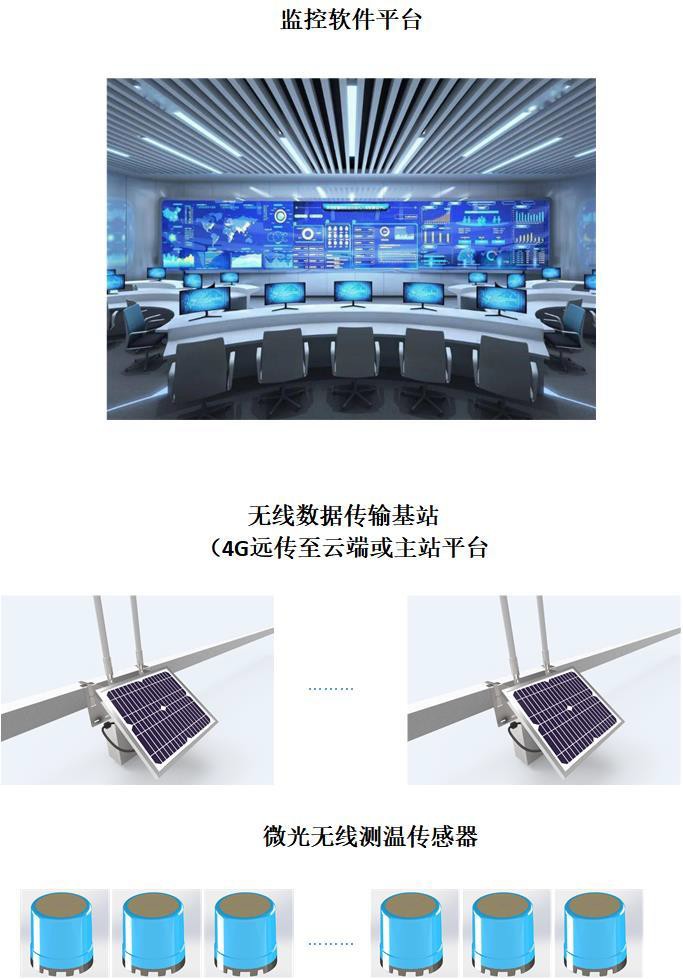

三、系统组成
金具测温在线监测系统由 微光温度传感器、数据传输基站、区域电网集控中心后台 三部分构成，形成一个完整的在线监测网络。
- 温度传感器：分布在金具监测点，实时采集表面温度，并通过无线信号传送到数据基站。
- 数据传输基站：由太阳能电池板、蓄电池和传输模组组成，提供稳定电源并将数据通过4G加密传输至服务器。
- 集控中心后台：可实时查看各传感器数据、历史曲线，并在超温时自动告警，快速定位故障点。
四、系统单元介绍
微光线温传感器 HMJ3001-WG
集成 SM1/SM7 国密算法，具备传感器本体、导热底座、带电安装夹具三部分。
线温监测系统数据传输基站 HMJ3001-WGBS
由太阳能电池板、蓄电池、天线和数据接收模组组成，可在阴雨天气连续工作 30 天。
集中显示与控制终端
按照各地电网公司通信协议定制，展示界面可灵活适配。
五、系统安装示意

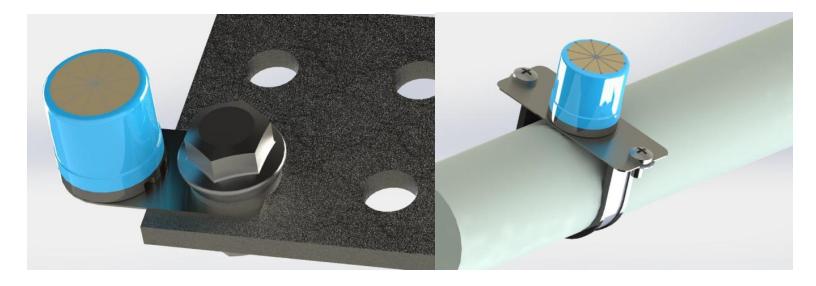

微光线温传感器：支持定制化安装夹具，方便适配不同现场需求。

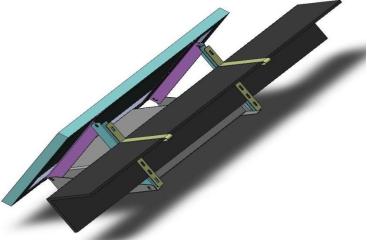

数据传输基站：由专业电力人员安装，公司提供技术指导，安装简便，执行过程遵循电网调度要求。
