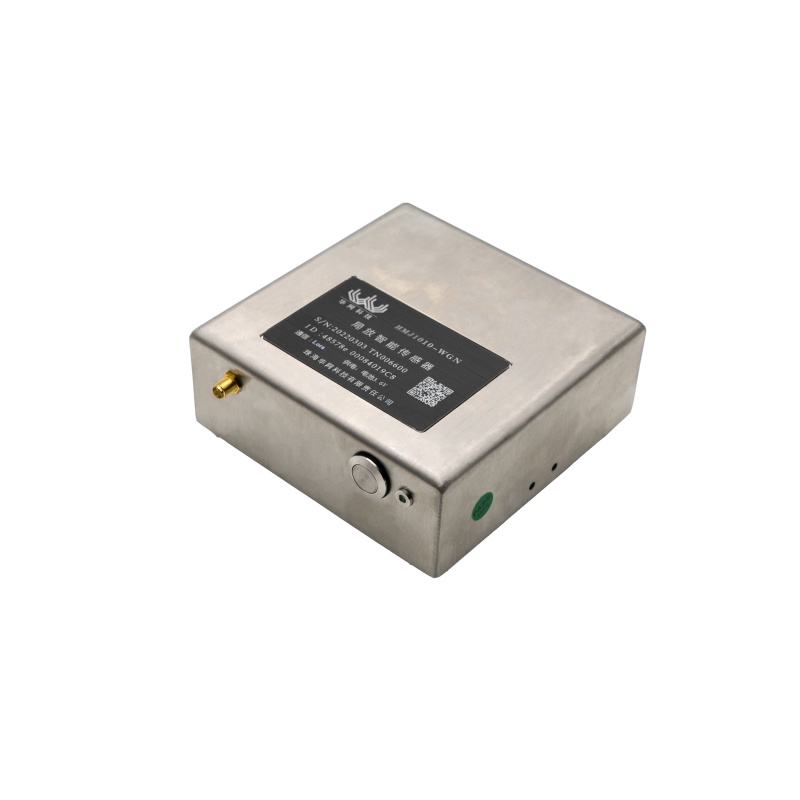

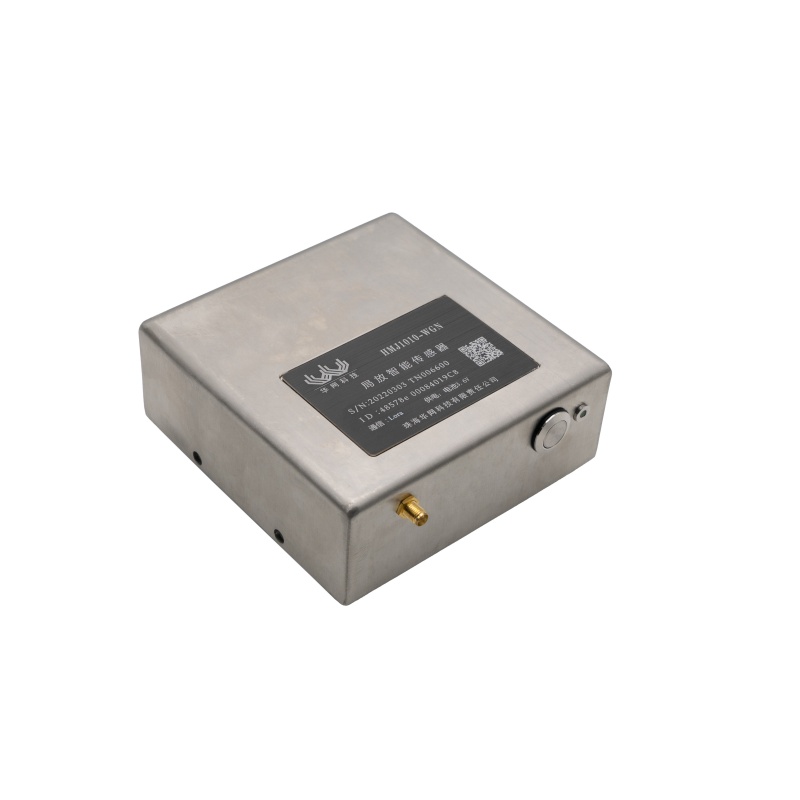

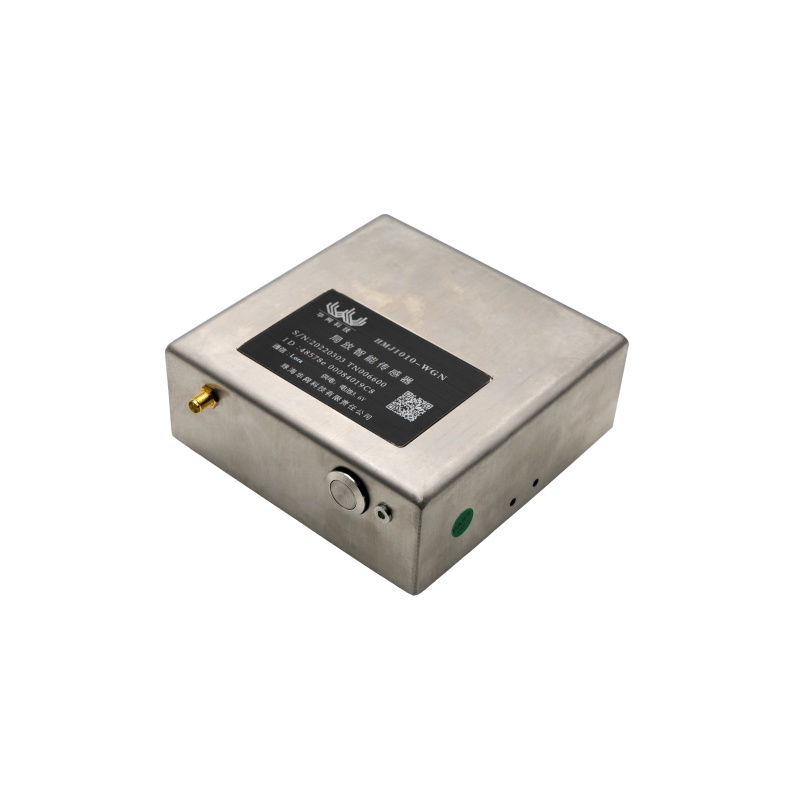

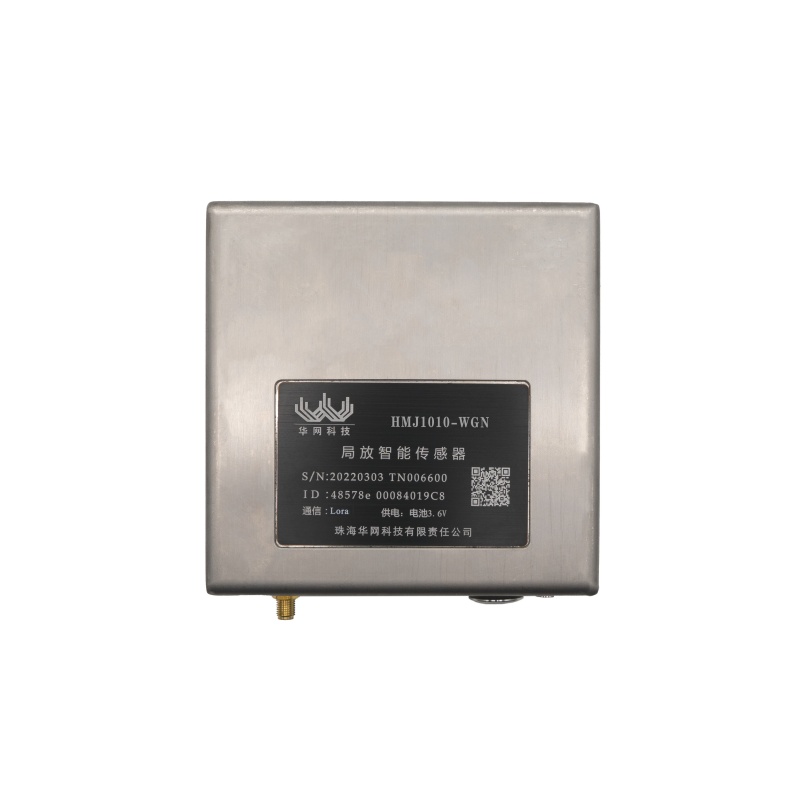

智能内置特高频传感器是一种用于监测电力设备局放电等现象超高频信号(UHF)的传感器。可跟GIS变压器等设备内置特高频端连接,进行局部放电在线监测,感知运行设备绝缘状态,及时发现潜在隐患,为设备安全、稳定运行提供重要保障。

功能特点

1.高灵敏度:能够敏锐地捕捉到电力设备中极其微弱的局部放电信号,即使是微小的绝缘缺陷或早期放电现象也能被检测到,有助于提前发现潜在故障 。

2.高频率响应:可对特高频段(通常为 300MHz – 1.5GHz )的电磁波进行有效检测,能够提供更丰富的局部放电信息,有利于准确分析放电的类型、位置和严重程度 。

3.抗干扰能力强:采用先进的滤波、屏蔽等技术,有效抑制外界电磁干扰,如变电站内其他电气设备产生的电磁噪声、无线电信号等对传感器检测信号的影响,确保监测数据的准确性 。

4.智能化诊断:内置智能算法,可对采集到的信号进行实时分析和处理,自动识别局部放电的特征参数,如放电幅值、相位、频次等,并根据预设的阈值和规则判断设备的运行状态,实现故障的早期预警和诊断。

主要参数

项目名称技术参数
频率范围300~1500MHz
测量范围-80~-10dBm
平均等效高度≥10mm
灵敏度≤ 6.5V/m
动态范围≥40dB
通讯协议无线版:Lora
供电方式无线版:内置锂电池
工作温度-40~+85℃
工作湿度5~95%RH
