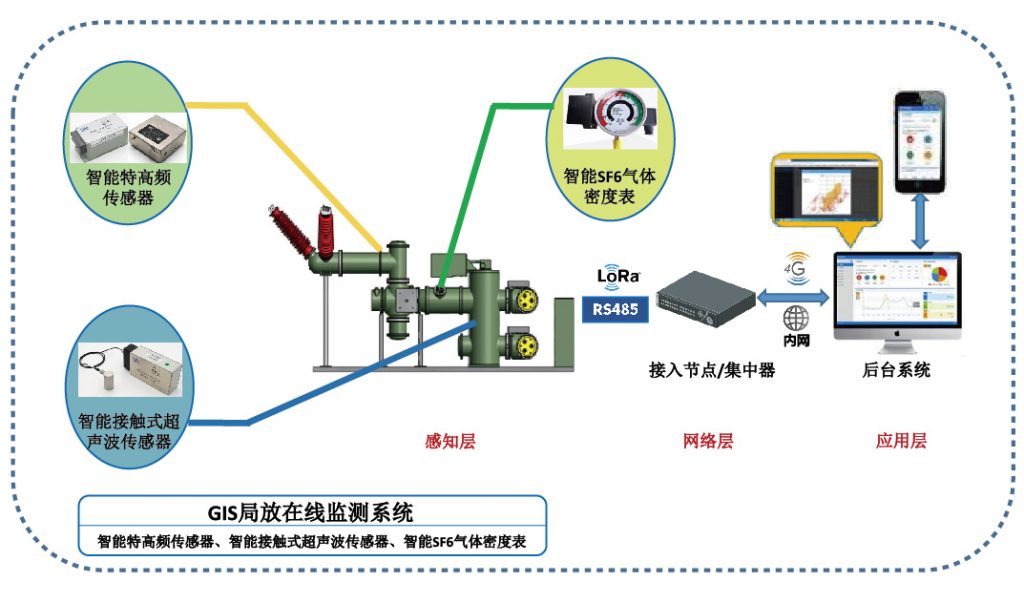

GIS在线监测系统架构

GIS在线监测系统架构
GIS在线监测系统架构

系统功能

基于物联网和无线低功耗技术的智能特高频传感器(UHF)、智能接触式超声波传感器,自动检测GIS设备的运行状态,智能SF6气体密度表计对SF6气体的密度参数进行采集,当其密度值超标后进行报警或闭锁,并通过物联网组网完成数据汇集与传输。系统采用接入节点获取智能传感器监测数据,感知数据覆,现场监测数据经接入节点汇集后通过4G公网或有线以太网上传至服务器后台,便于运维人员及时了解GIS设备的绝缘情况。

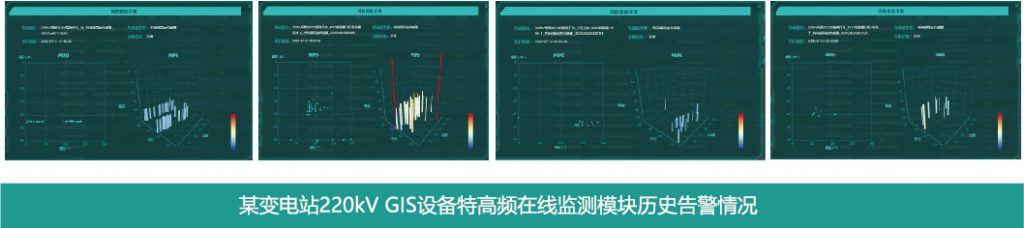

某变电站220kV GIS设备特高频在线监测模块历史告警情况
某变电站220kV GIS设备特高频在线监测模块历史告警情况

主要监测设备

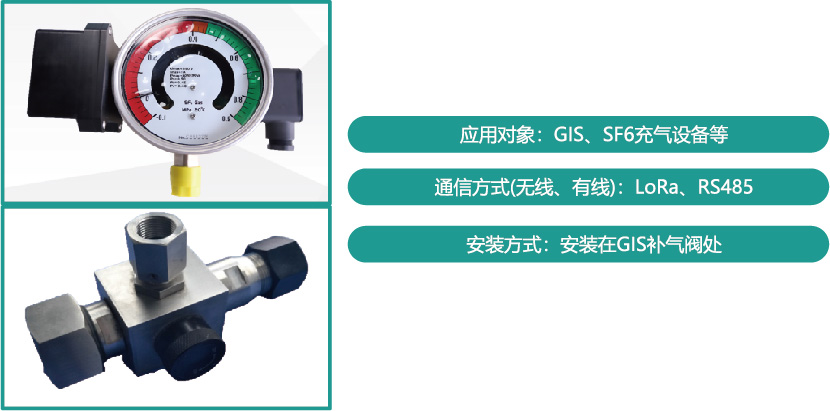

HMJ1012-WFM 智能SF6气体密度表计和三通阀产品

HMJ1012-WFM 智能SF6气体密度表计和三通阀产品
HMJ1012-WFM 智能SF6气体密度表计和三通阀产品

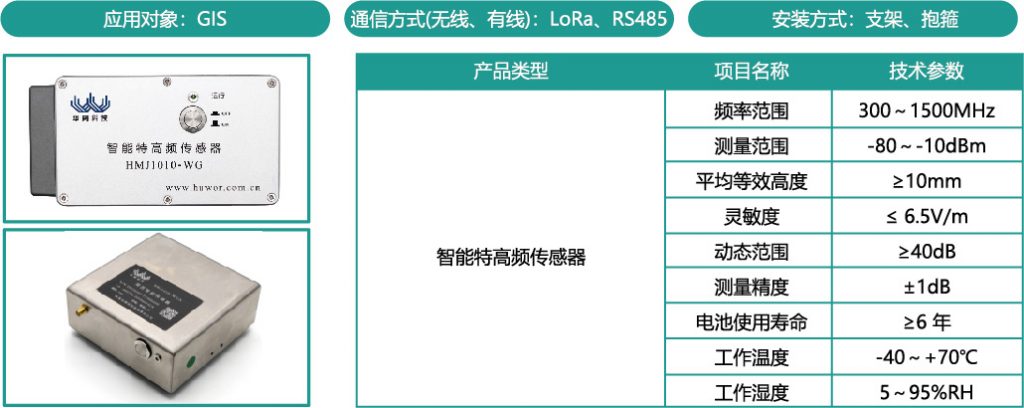

HMJ1010-WG 智能特高频传感器

HMJ1010-WG 智能特高频传感器
HMJ1010-WG 智能特高频传感器

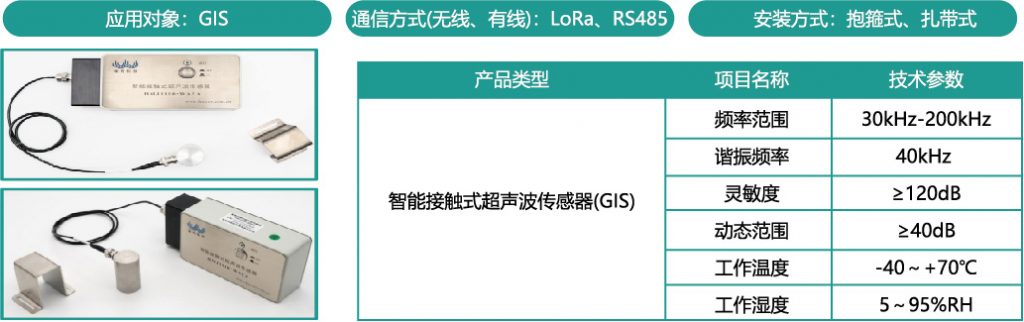

HMJ1010-WAEA 智能接触式超声波传感器

HMJ1010-WAEA 智能接触式超声波传感器
HMJ1010-WAEA 智能接触式超声波传感器

现场部署应用

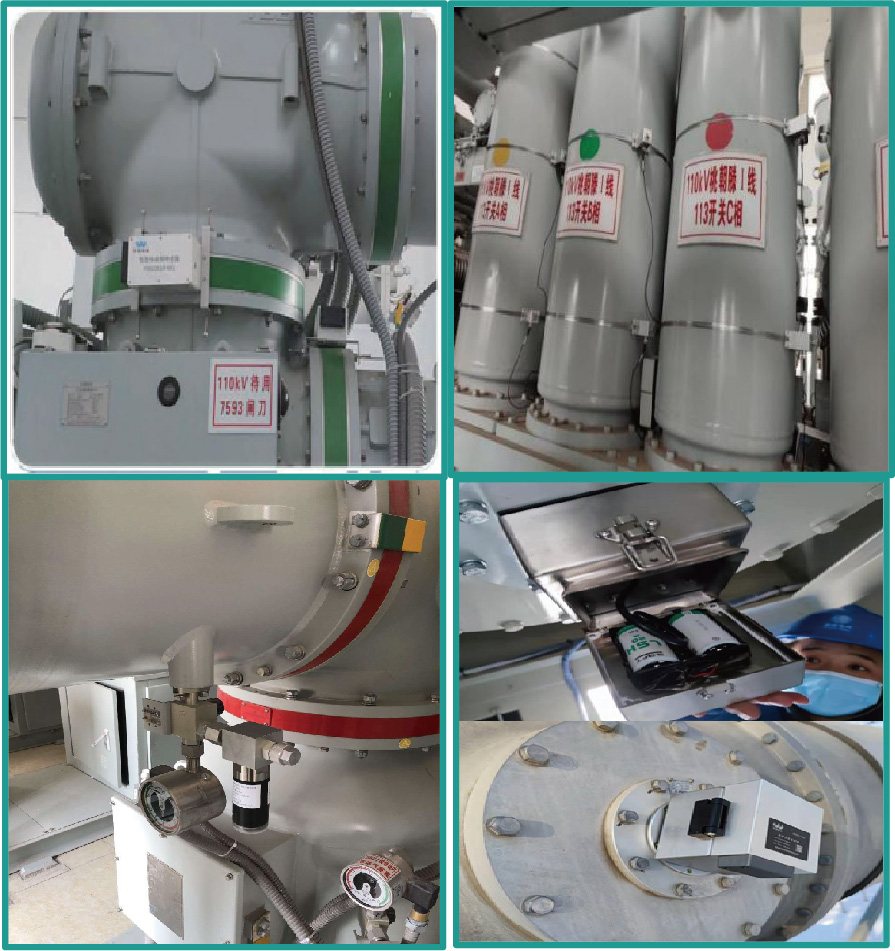

GIS在线监测系统现场部署应用
GIS在线监测系统现场部署应用
