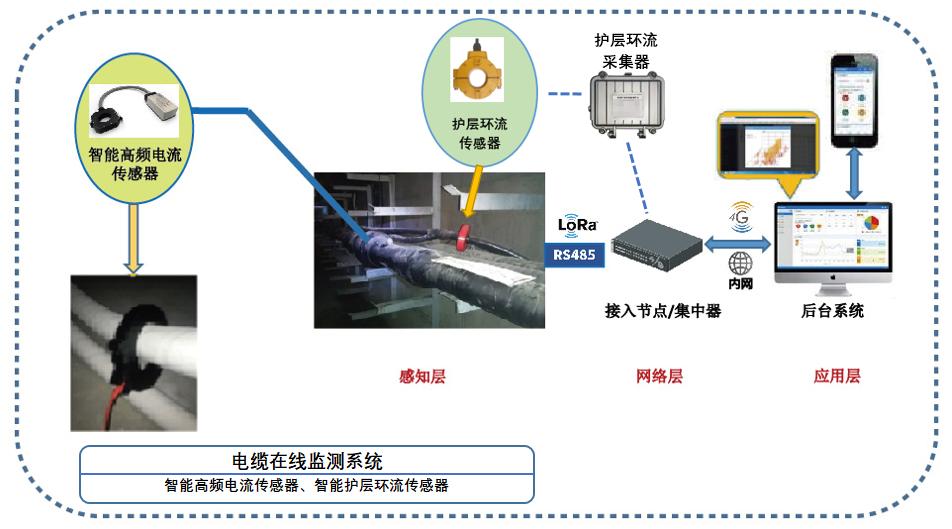

电缆在线监测系统结构

电缆在线监测系统架构
电缆在线监测系统架构

系统功能

本系统集成局部放电(PD)与电缆护层环流在线监测功能,为高压电缆运行状态提供全方位智能感知。局放监测采用智能高频电流传感器(HFCT),基于宽频带检测技术(1MHz-30MHz)精准捕捉电缆本体及接头的高频放电信号,结合AI算法自动识别电晕放电、沿面放电等典型缺陷类型,有效预警绝缘劣化风险。护层环流监测配置智能护层环流传感器,实时采集电缆金属护层接地电流大小及方向变化数据,通过多回路同步比对分析,智能诊断护层绝缘破损、多点接地等异常状态,同步监测电流幅值突变(精度±1%),预防护层环流过热导致的电缆老化或外破隐患。系统支持多源数据融合,提供实时报警、历史趋势追溯及健康度评估,兼容光纤/无线传输与电力物联平台,满足高压电缆隧道、城市电网、新能源场站等场景的智能化运维需求,符合IEC 60502、GB/T 12706等电缆监测标准,助力实现电缆网络“状态可知、风险可控”的主动运维目标。

一、局放在线监测

智能高频电流传感器(HFCT)的测量回路与被测电流之间没有电气联接,属于非侵入式检测法。当电缆内部存在绝缘缺陷时,在高压交变电场环境下极易产生局部放电,此时产生的高频脉冲信号会沿着电缆本体或电缆接地线向大地传播,通过在电缆本体上或地线上安装智能高频电流传感器实现高频电流信号局放监测。智能传感器可将采集到的局放数据通过无线LoRa传输给接入节点分析处理,再通过无线4G或有线以太网上传至后台系统,经过综合智能诊断对开关相绝缘异常状态和放电性故障做出预警,便于及时发现接头的绝缘隐患。

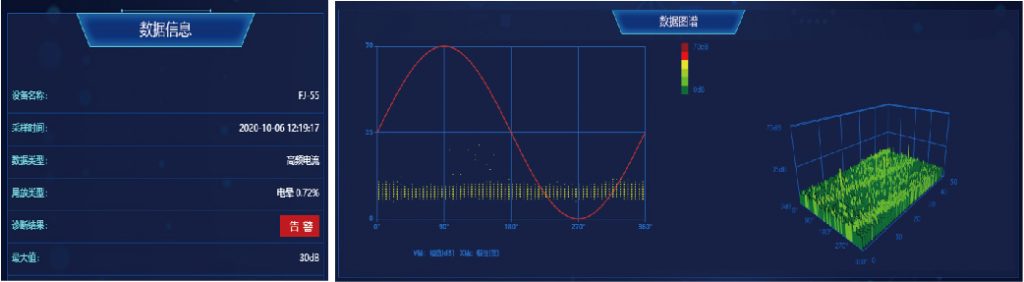

智能高频电流传感器检测到电缆电晕放电特征
智能高频电流传感器检测到电缆电晕放电特征

1.1主要局放监测设备

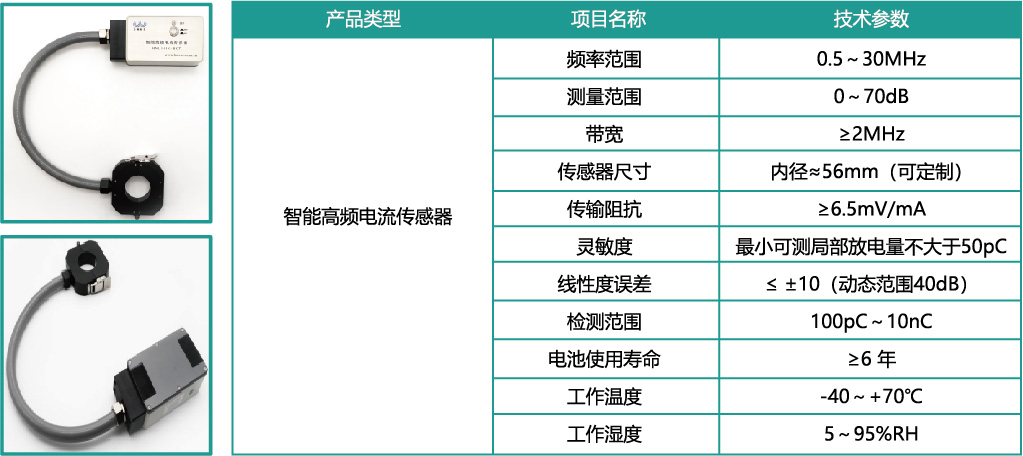

HMJ1010-HFCT 智能高频电流传感器

  • 应用对象:电缆接头、开关柜/GIS接地电缆
  • 通信方式(无线、有线):  LoRa、RS485
  • 安装方式: 卡钳式
HMJ1010-HFCT 智能高频电流传感器
HMJ1010-HFCT 智能高频电流传感器

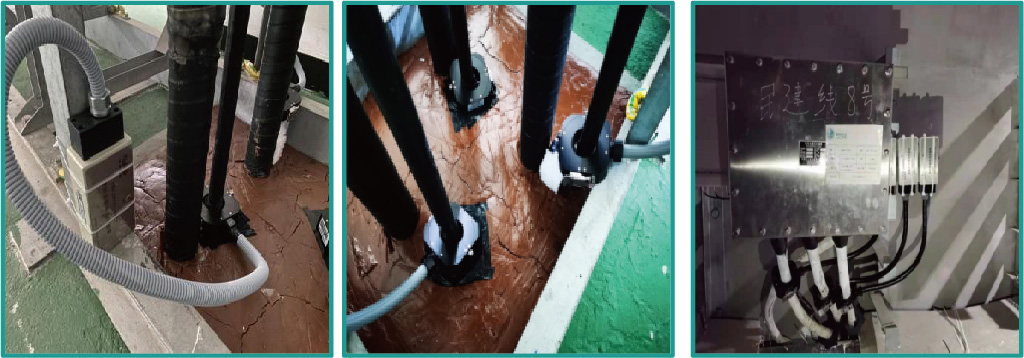

1.2局放监测现场部署

局放监测现场部署
局放监测现场部署

二、护层环流在线监测

高压电缆护层环流监测系统通过在电缆护层接地线上安装一套接地电流监测装置(含护层环流采集器、护层环流传感器),可监测电缆护层接地电流泄漏状况,通过监测主机的数据分析,做到对电缆接地电流的实时监测,并将实时数据通过RS485接口汇聚至接入节点,上传至智能AI综合管理平台,通过连续、实时监测高压电缆护层接地电流,分析比较电缆护层是否存在多点接地情况,一旦电缆发生故障,导致接地漏电电流增大,告警信号将实时上传至监控后台并报警,提示相关人员对电缆故障进行及时处理,大大提高了电缆运行的稳定性。

2.1主要护层环流监测设备

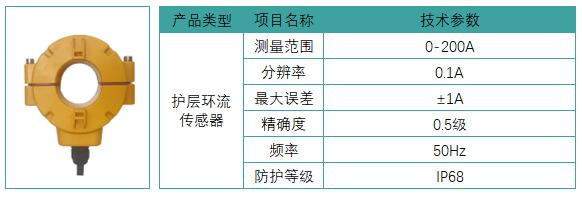

智能护层环流传感器

  • 应用对象:电缆接头、电缆接地引出线、开关柜/GIS接地电缆
  • 通信方式(有线):  同轴电缆、RS485
  • 安装方式: 采用环形开合式结构传感器设计,内径可定制,满足不同直径的电缆需求
智能护层环流传感器
智能护层环流传感器

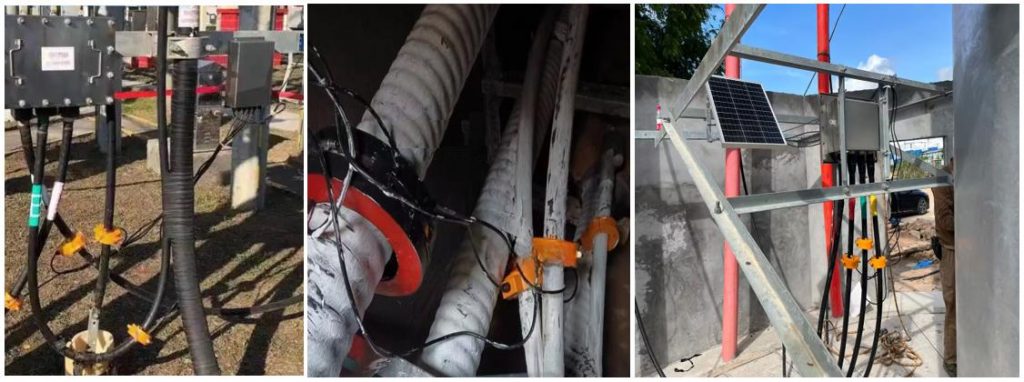

2.2护层环流监测现场部署

护层环流监测现场部署
护层环流监测现场部署
