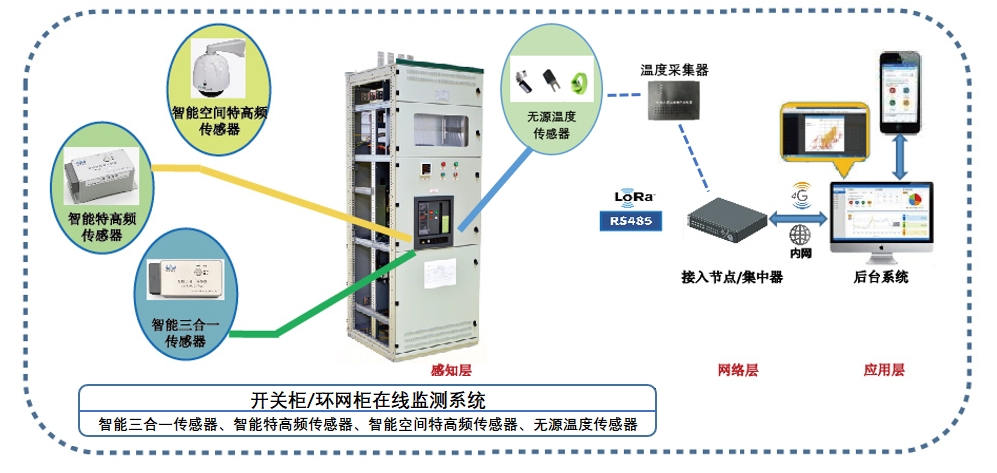

开关柜在线监测系统架构
开关柜在线监测系统架构

系统功能

本系统集成局部放电(PD)与无线温度在线监测功能,助力实现开关柜设备智能化运维。局放监测部分采用智能三合一传感器(融合超声波、地电波等技术),精准捕捉多维度放电信号并智能识别故障类型;智能特高频传感器(300MHz-3GHz频段)抗干扰性强,可检测微弱放电并分析严重程度;智能空间特高频传感器通过三维阵列定位放电源隐患位置。无线测温部分配置无源自供能温度传感器,实时监测触头、接头等关键点温度(±1℃精度),超低功耗设计保障长效运行。系统依托AI算法融合多源数据,提供设备健康指数评估、异常分级预警及趋势预测,支持PC/移动端远程管理,并兼容SCADA等电力自动化平台,可显著提升开关柜故障预判能力,降低运维成本与安全风险,适用于变电站、数据中心、工业配电等场景,符合IEC 60270、DL/T 664等国际及行业标准。

一、局放在线监测

智能三合一传感器(暂态地电波(TEV)、超声波(AA)与及温湿度)、智能特高频传感器、智能空间特高频传感器,实时监测高压开关柜运行过程中的局部放电信号及运行环境中的温湿度情况,当柜体内存在局部放电信号时,智能传感器可将采集数据通过无线LoRa传输给接入节点分析处理,再通过无线4G或有线以太网上传至后台系统,经过综合智能诊断对开关相

绝缘异常状态和放电性故障做出预警,为其正常运行提供必要的指导数据。智能传感器采用锂电池供电,不需要额外的外接电源,与传统的在线监测系统相比稳定性高、抗干扰能力强

安装简便、基本免维护。

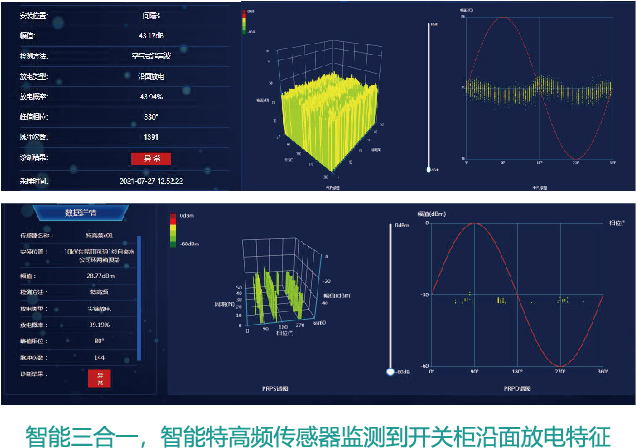

智能三合一,智能特高频传感器监测到开关柜沿面放电特征
智能三合一,智能特高频传感器监测到开关柜沿面放电特征

1.1主要局放监测设备

HMJ1010-WAT智能三合一传感器
HMJ1010-WAT智能三合一传感器
HMJ1010-WAT智能三合一传感器

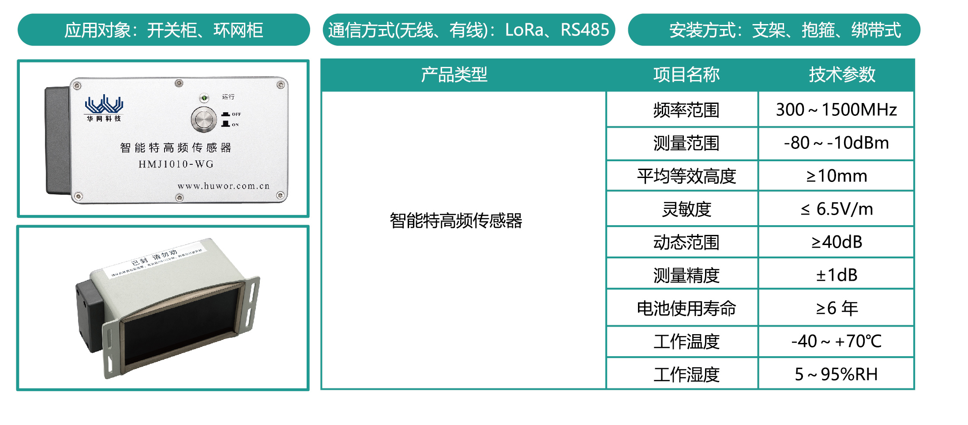

HMK1010-WG 智能特高频传感器
HMK1010-WG 智能特高频传感器
HMK1010-WG 智能特高频传感器

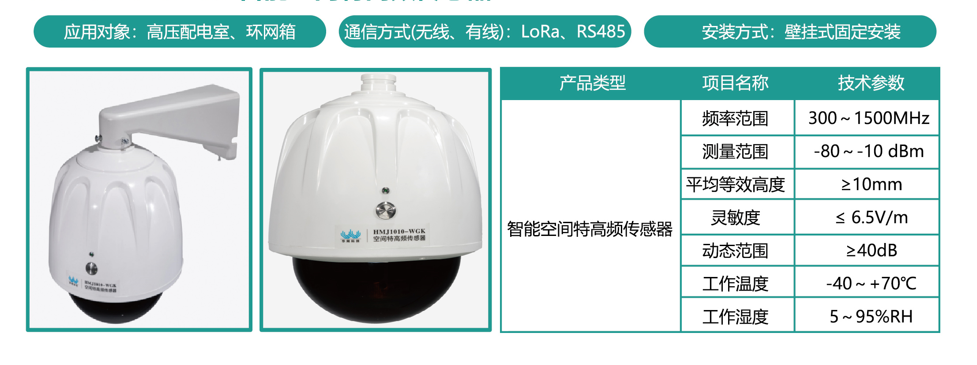

HMJ1010-WGK 智能空间特高频传感器
HMJ1010-WGK 智能空间特高频传感器
HMJ1010-WGK 智能空间特高频传感器

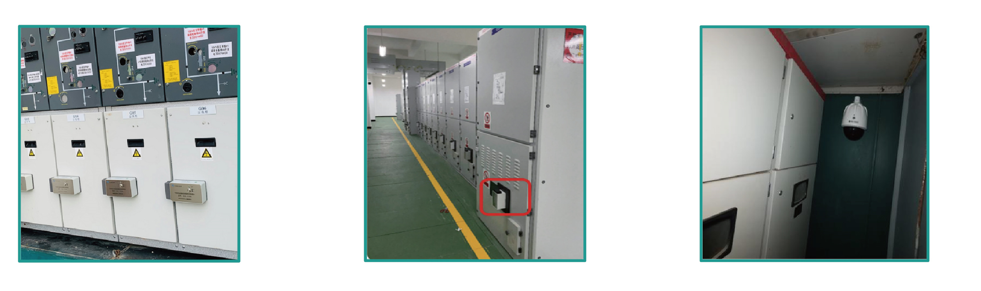

1.2局放监测现场部署

局放监测现场部署
局放监测现场部署

二、温度在线监测

温度在线监测采用接触式智能无源无线温度传感器,根据开关柜或环网柜不同的测温需求部位,部署相应结构的无源温度传感器,并以无线的形式将数据传输到采集装置。温度传感器采用感应取电或天线电磁波赋能的方式取得能量工作,安全可靠,不影响一次设备。温度采集装置在采集传感器温度数据后可通过RS485或无线方式将数据传输数据监测后台或第三方网关及后台。

2.1主要温度监测设备

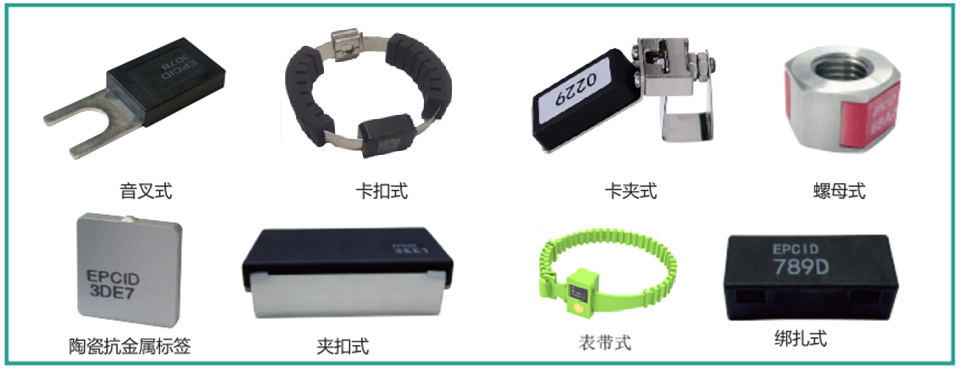

无源无线温度传感器

1:应用对象:满足不同电力设备的温度在线监测需求(如电力开关柜、电缆接头等)

2:传感器工作频率:433MHZ,或902MHz~928MHZ

3:安装方式:温度传感器根据设备的特点设计了多种安装结构,可安装于电力设备的需要进行温度监测关键点。

开关柜在线监测系统架构--温度监测设备
开关柜在线监测系统架构–温度监测设备
传感器参数
测温方式接触式测温
测温范围-25°C ~125°C / -40°C ~150°C
测量精度±1℃
无线通信频率433MHz  / 902MHz~950MHz
安装方式绑扎/螺丝固定/卡扣/螺母固定等

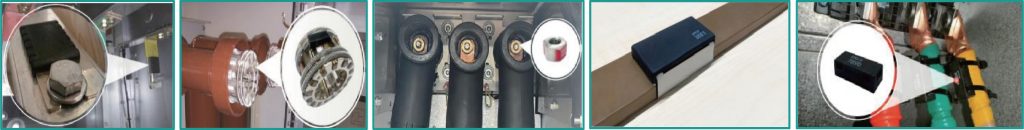

2.2温度监测现场部署

温度监测现场部署
温度监测现场部署
温度监测现场部署
温度监测现场部署
