江西某供电公司110kV和某变电站加装智能三合一传感器26台对35kV开关柜进行局部放电进行监测。

监测数据

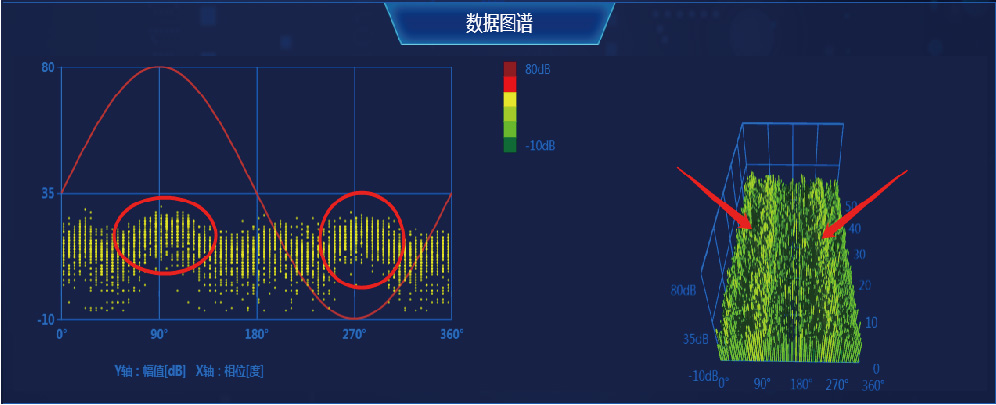

2021年03月21日,江西某变电站35kV某线321开关和311开关发出报警信号,由图谱可以看出,超声波(AA)检测图谱90°与270°相位处,存在两列连续脉冲信号,呈180°相位特性,幅值分别为30dB和33dB,经现场确认为沿面放电.

江西某110kV变电站局放监测案例
江西某110kV变电站局放监测案例

江西某变电站35kV某线321开关放电报警图谱

江西某变电站35kV某线321开关放电报警图谱
江西某变电站35kV某线321开关放电报警图谱

江西某变电站35kV某线311开关放电报警图谱

江西某变电站35kV某线311开关放电报警图谱
江西某变电站35kV某线311开关放电报警图谱
