一、项目背景:严酷环境下的一线绝缘守护

新疆地区气候特殊,昼夜温差大且气候干燥,这对 110kV 变电站内 GIS(气体绝缘全封闭组合电器)的密封性及内部绝缘可靠性提出了极高要求。传统的定期巡检难以捕捉到偶发性的局部放电信号。

为确保电网运行安全,珠海华网科技受邀为该 110kV 变电站部署了一整套 GIS 局部放电在线监测系统。

二、技术部署:特高频(UHF)技术的实战应用

在本项目中,我们根据 GIS 设备的结构特点,在等关键部位安装了高灵敏度特高频(UHF)局放传感器。

  • 抗干扰能力:新疆现场电磁环境复杂,我们通过智能算法有效滤除了手机通讯及背景杂散电磁波。
  • 实时性:传感器采集到的微弱 UHF 脉冲信号,通过专用低损耗电缆传输至站端的智能监控集中器。
  • 数据分析:系统能够自动绘制 PRPD、PRPS 谱图,帮助运维人员直观判断放电类型。

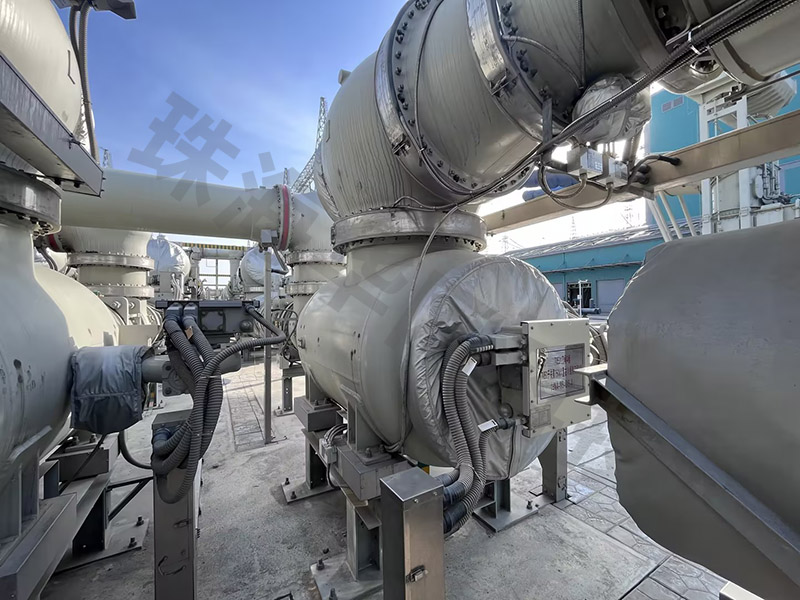

三、现场实拍

新疆 110kV 变电站 GIS 局放在线监测项目案例
新疆 110kV 变电站 GIS 局放在线监测项目案例

四、项目成果与客户价值

  • 从“被动修”到“主动防”:实现了 24 小时不间断监测,改变了以往依赖人工巡检的局限性。
  • 精准定位:系统具备多通道同步触发功能,能够根据信号时间差大致定位放电区间。
  • 适应性强:经受住了当地恶劣环境考验,系统运行稳定,各项监测指标均符合 DL/T 1512 相关行业标准。
