在电力系统运维中,有一个概念被越来越多的人提及——局部放电。它不像短路那样直接导致断电,却常常是设备绝缘劣化、系统隐患的“前兆信号”。

那么,什么是局部放电?它为什么重要?又该如何监测?本文试图用通俗的语言来解答这些问题。

一、什么是局部放电?

局部放电(Partial Discharge,简称PD)是指电气设备内部绝缘结构中某一个局部区域发生的电气击穿现象,而这种放电没有立即贯穿整个绝缘结构。

你可以把它理解为:设备内部的某个“薄弱环节”出现了微小的放电现象,就像墙体裂缝中渗水一样,不会立刻引发“洪灾”,但长期发展下去,墙面早晚会塌。

局部放电一般发生在以下位置:

1,变压器绕组内部的气隙

2,电缆接头中的界面

3,GIS(金属封闭开关设备)中的绝缘子缺陷

4,高压母线接头等

什么是局部放电
什么是局部放电

二、局部放电的危害有多大?

局部放电虽然放电能量很小,但其对绝缘材料的破坏是累积性、不可逆的。长期存在的局放会导致:

1,绝缘老化加剧

2,形成碳化通道,引发击穿

3,局部温升,引起材料烧蚀

4,在油浸设备中产生气泡和游离气体

许多电力事故的“根源”其实就是长时间未被发现的局部放电。正因如此,电力行业越来越重视早期监测和趋势预警。

局部放电的危害有多大
局部放电的危害有多大

三、局部放电如何监测?

局部放电属于“高频、微弱、短暂”的信号,常规检测仪器难以捕捉。常见的监测手段包括:

1,智能二合一局放传感器

集成了超声波(AA)和暂态地电压(TEV)两种检测技术,广泛应用于变电站、开关站等场所。

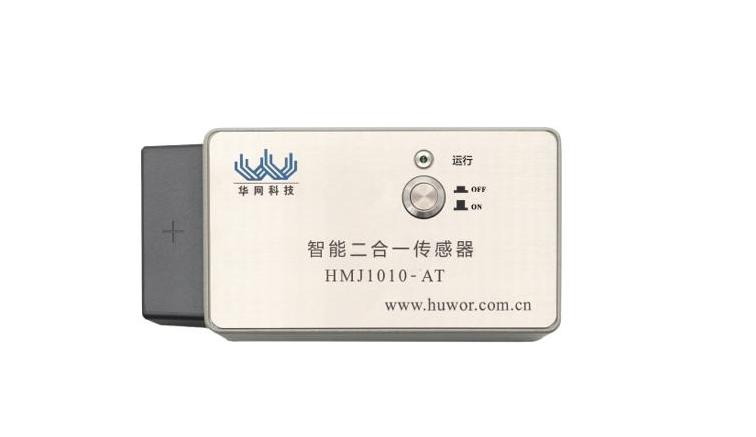

智能二合一局放传感器
智能二合一局放传感器

2,智能三合一局放传感器

集成了超声波(AA)和暂态地电压(TEV)、温湿度三种检测技术,广泛应用于变电站、开关站等场所。

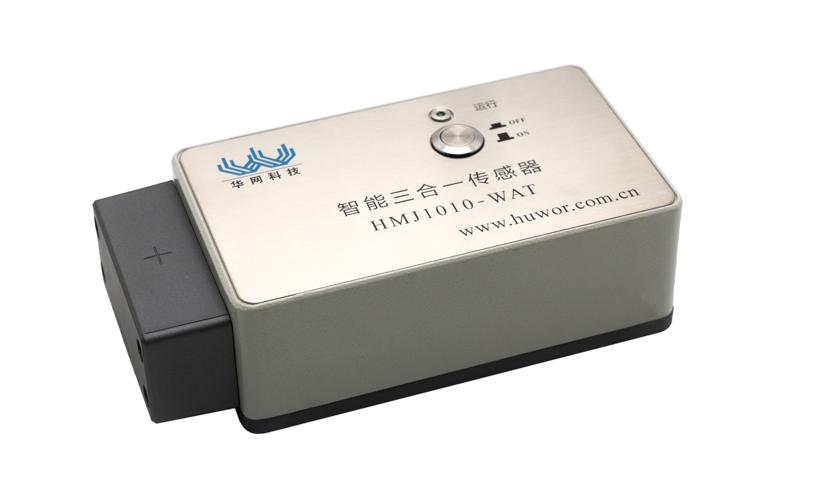

智能三合一局放传感器
智能三合一局放传感器

3,智能四合一局放传感器

集成了特高频(UHF)、超声波(AA)和暂态地电压(TEV)、温湿度四种检测技术,广泛应用于变电站、开关站等场所。

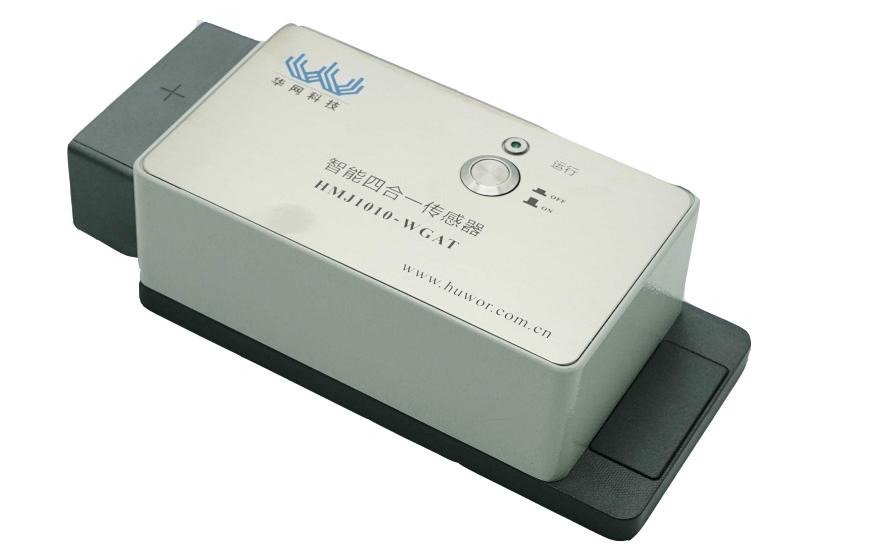

智能四合一局放传感器
智能四合一局放传感器

4,智能特高频局放传感器

用于监测电力设备局放电等现象超高频信号(UHF)的传感器。对GIS、变压器等设备进行特高频局部放电在线监测,感知运行设备绝缘状态,及时发现潜在隐患,为设备安全、稳定运行提供重要保障。

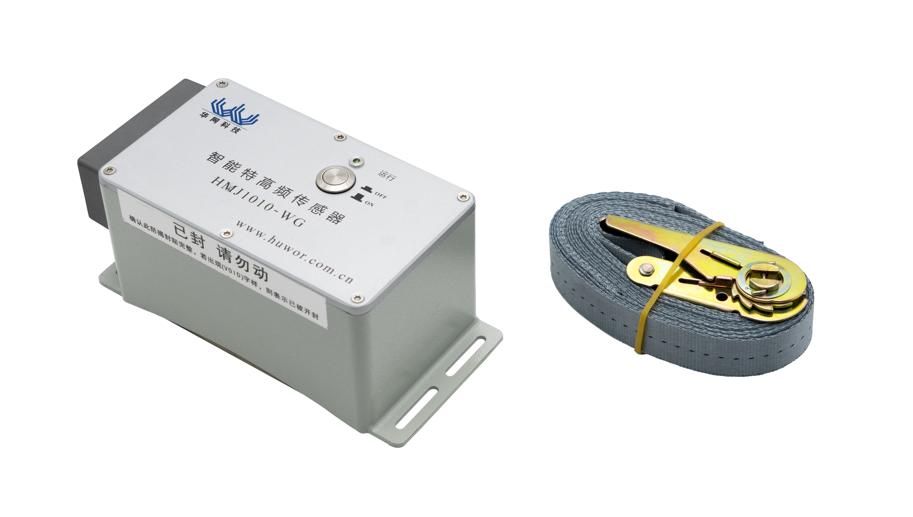

智能特高频局放传感器
智能特高频局放传感器

5,智能高频电流传感器

精准捕捉局部放电产生的微弱高频电流信号,可检测到毫安级甚至微安级的电流变化,有助于早期发现电力设备的绝缘缺陷。

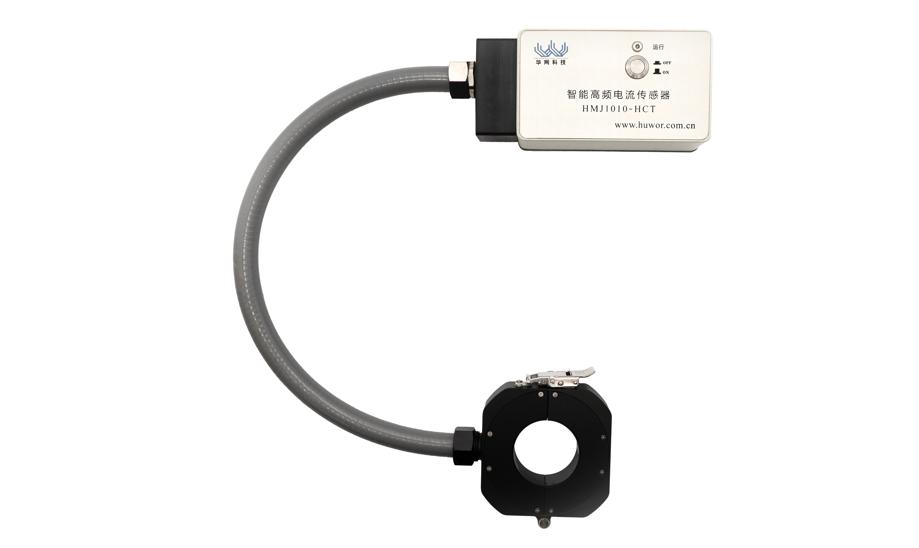

智能高频电流传感器
智能高频电流传感器

6,智能接触式超声波传感器

智能接触式超声波传感器,可监测主变设备的局部放电AE超声信号,传感器集成了低功耗LoRa模组、高精度放大电路、工业级锂电池,感知运行设备绝缘状态,及时发现潜在隐患,为设备安全、稳定运行提供重要保障。

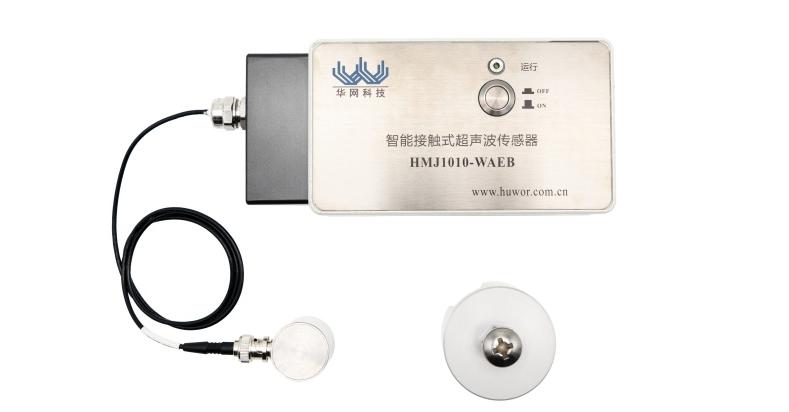

智能接触式超声波传感器
智能接触式超声波传感器

随着数字化运维的发展,越来越多单位开始部署局放在线监测系统,实现远程预警、趋势分析,甚至可以将数据接入电网调度平台或智能运维系统。

四、应用案例参考

我们在实际运维中接触过不少这类系统。其中,珠海华网科技有限责任公司研发的局放在线监测系统,在多个变电站项目中应用较为成熟。它支持UHF+HFCT+噪声抑制算法组合,可适配变压器GIS电缆等多类设备,还能通过边缘网关实现远程数据上传和自动分析。

类似这种系统,已经逐渐成为运维单位“标配”的安全保障手段,尤其适用于高负荷运行、高可靠性要求的电力设施。

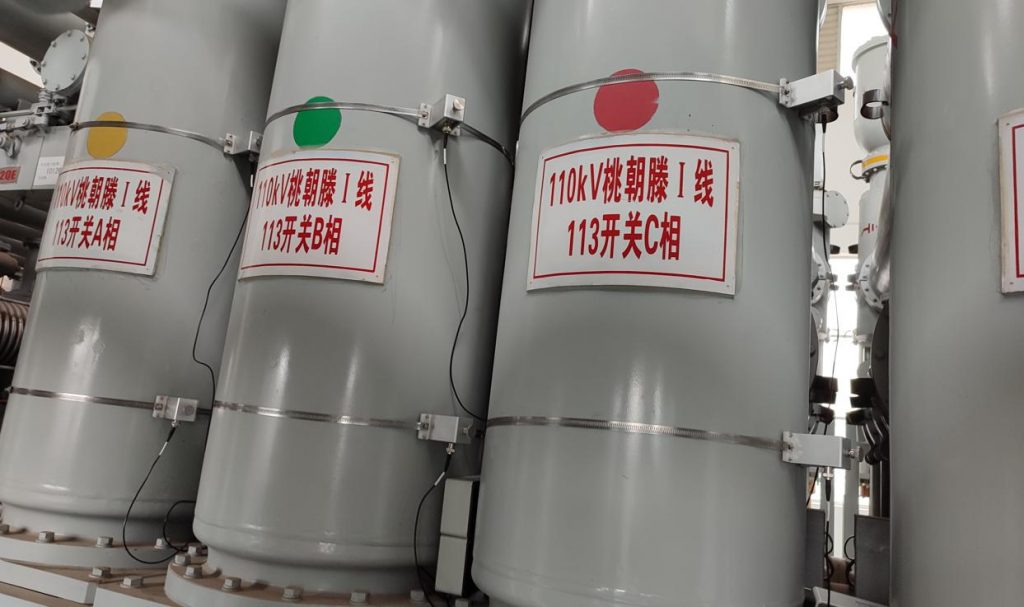

GIS局放在线监测案例
GIS局放在线监测案例

五、写在最后

局部放电就像电气设备的“隐形杀手”,不显山露水,却足以埋下重大风险。只有通过持续监测与科学分析,才能及时发现问题、预防事故。

对于从事电力运维、设备管理、工程建设的朋友来说,理解局放、掌握监测技术,已经成为提升设备可靠性和运维水平的重要一环。
