在电力系统运行中，局部放电就像是一种“潜在的隐患”，它悄无声息地侵蚀着设备绝缘层，却可能在未来某一刻引发严重的故障甚至事故。因此，如何精准、及时地监测局部放电，成为保障电力系统安全运行的重要课题。而“局放传感器”，正是实现这一目标的核心关键。
什么是局部放电？
局部放电（Partial Discharge，简称PD）是指高压电气设备在绝缘系统局部区域发生的微弱放电现象，通常不会立即击穿绝缘，但长期积累会导致绝缘性能下降甚至设备失效。它通常发生在变压器、电缆、开关柜、GIS 等高压设备中。
由于其隐蔽性强、发展缓慢，局部放电往往难以被传统手段发现。一旦出现击穿故障，后果通常代价高昂。
局放传感器的作用
局放传感器是一种用于捕捉并分析局部放电信号的精密设备，能够实时感知电力设备中微弱的放电活动，并提供量化数据供运维人员判断设备状态。它的出现，让“早发现、早处理”成为可能。

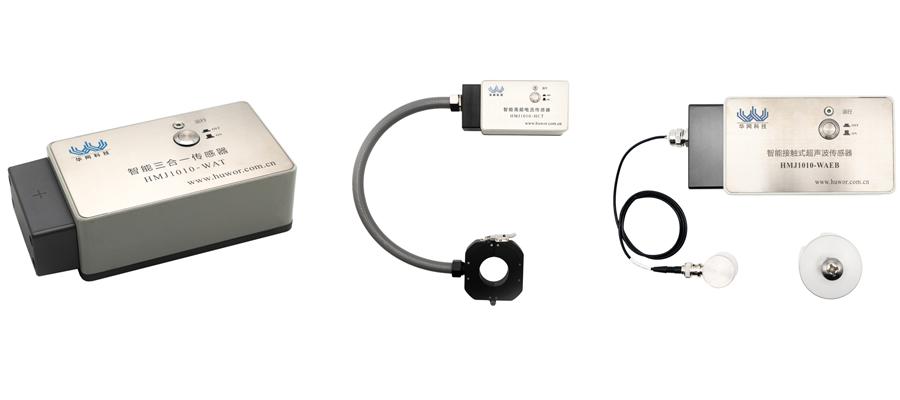

常见的局放传感器类型
| 传感器类型 | 应用场景 | 特点 |
| 超高频（UHF）传感器 | GIS设备、变电站 | 抗干扰强，适合密闭环境 |

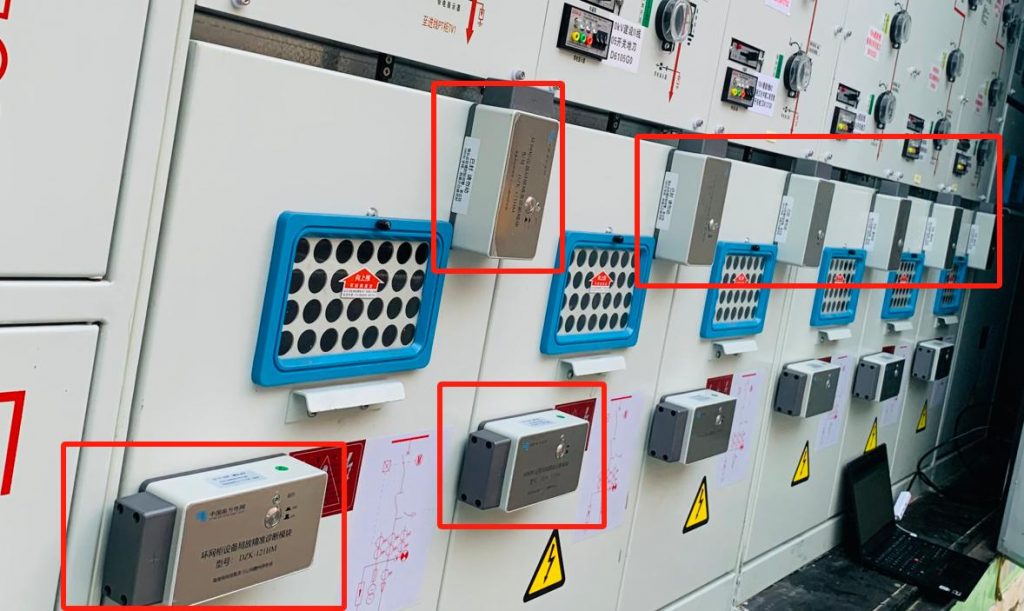

| TEV传感器 | 中压开关柜 | 安装方便，性价比高 |
| 超声波传感器 | 电缆接头、变压器外壳 | 可探测空气中放电声波 |
| 耦合电容传感器 | 电缆终端、电缆附件 | 灵敏度高，检测范围广 |
不同类型的传感器可以互为补充，构建出完整的局部放电监测体系。
应用价值：从“反应式抢修”走向“预知式运维”
通过部署局放传感器，运维人员可以：
- 实时掌握设备运行状态
- 提前识别潜在绝缘风险
- 避免非计划停电
- 优化检修计划，提高运维效率
随着电网智能化和数字化的深入发展，局放监测正逐步从“点检式”转向“在线实时”，这也对传感器的精度、稳定性和通信能力提出了更高要求。
结语
局放传感器不再只是“辅助工具”，而是现代电力设备不可或缺的“健康探测器”。它不仅为设备运行提供可靠保障，也为企业节省维护成本、提高供电可靠性带来实质价值。
在追求智能运维与电力安全的路上，做好局部放电监测，就是从源头防范风险。而一个高性能、可靠性的局放传感器系统，正是这条路上的关键一步。
