现场部署应用:

开关柜局放在线监测系统现场应用
开关柜局放在线监测系统现场应用

主要监测设备:

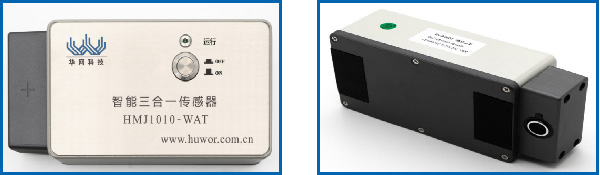

HMJ1010-WAT智能三合一传感器实物图:

HMJ1010-WAT智能三合一传感器实物图
HMJ1010-WAT智能三合一传感器实物图

技术参数:

产品类型项目名称技术参数
           智能三合一传感器              暂态地电波参数(TEV)  频率范围1~100MHz
测量范围0~70dB
误差±1dB
分辨率1dB
线性度误差≤±10%
    超声波参数(AA)   谐振频率40kHz
测量范围-10~75dBμV
误差±1dB
分辨率1dB
外差频率38.4kHz
灵敏度≥60dB(V/(m/s))
线性度误差≤10%
  温湿度参数(T/RH)  温度测量范围-40~125℃
温度误差范围±0.3°C
温度分辨率0.1°C
湿度测量范围0~100%RH
湿度误差范围±3%RH
湿度分辨率0.1%RH
  其他 电池使用寿命≥6 年
工作温度-40~+70℃
工作湿度5~95%RH

HMJ1010-WG  智能特高频传感器实物图

HMJ1010-WG  智能特高频传感器实物图
HMJ1010-WG 智能特高频传感器实物图

技术参数:

产品类型项目名称技术参数
     智能特高频传感器      频率范围300~1500MHz
测量范围-80~-10dBm
平均等效高度≥10mm
灵敏度≤ 6.5V/m
动态范围≥40dB
测量精度±1dB
电池使用寿命≥6 年
工作温度-40~+70℃
工作湿度5~95%RH

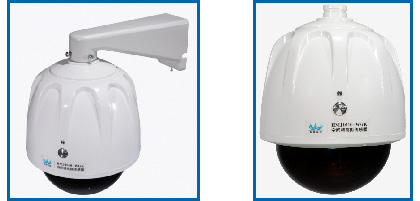

HMJ1010-WGK  智能空间特高频传感器实物图

HMJ1010-WGK  智能空间特高频传感器实物图
HMJ1010-WGK 智能空间特高频传感器实物图

技术参数:

产品类型项目名称技术参数
    智能空间特高频传感器    频率范围300~1500MHz
测量范围-80~-10 dBm
平均等效高度≥10mm
灵敏度≤ 6.5V/m
动态范围≥40dB
工作温度-40~+70℃
工作湿度5~95%RH
