系统应用案例:

低压台区局放在线监测系统应用
低压台区局放在线监测系统应用

主要监测设备:

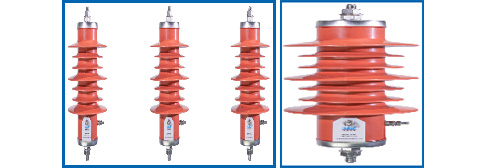

HMJ1010-WTX  陶瓷绝缘子传感器

HMJ1010-WTX  陶瓷绝缘子传感器
HMJ1010-WTX  陶瓷绝缘子传感器

安装方式:

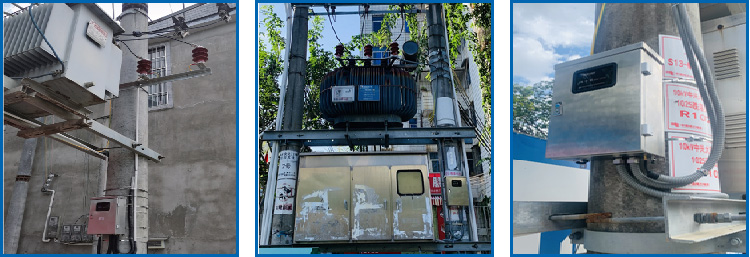

将三相陶瓷绝缘子传感器布置在避雷器与变压器高压套管之间,增加一根扁铁固定陶瓷绝缘子传感器。传感器高压端引线利用线夹与避雷器顶端引线连接,二次引线沿扁铁引下,沿横担走线,安装示意图见现场应用示例。

技术参数:

产品类型项目名称技术参数
陶瓷绝缘子传感器适用陶瓷电容器范围50~1000pF
频率检测范围500kHz~30MHz
幅值测量范围0~67dB
幅值线性度误差≤ ±15%(动态范围40dB)
测量阻抗10kΩ
放电量检测范围10pC~10nC
局放检测灵敏度≥10pC
辅助电源DC 12V或DC24V
工作温度-40~+70℃
工作湿度5~95%RH

更多信息

  • 陶瓷绝缘子传感器

    陶瓷绝缘子传感器

    型号: HMJ1010-WTX 产品概述: 陶瓷绝缘子传感器用于连续实时采集低压台区架空线路设备ABC三相局部放电信号和过电压信号。安装在变压器高压进线端侧,用于耦合感知变压器内局放信号,传感器将采集到的监测数据以有RS485方式上送至接入节点,将数据进行处理后通过无线或有线方式发送到服务端,管理人员可通过系统后台查看变压器运行状态。一旦监测到疑似局放信号,可根据告警信息及对应谱图判别局放严重程度和趋势,决定是否立刻开展运维检修工作。 功能特点: 1.精准测量:能够精确测量线路电压,为电力系统的…
