• 智能避雷器阻性电流电压传感器

    智能避雷器阻性电流电压传感器

  • 智能避雷器阻性电流电压传感器

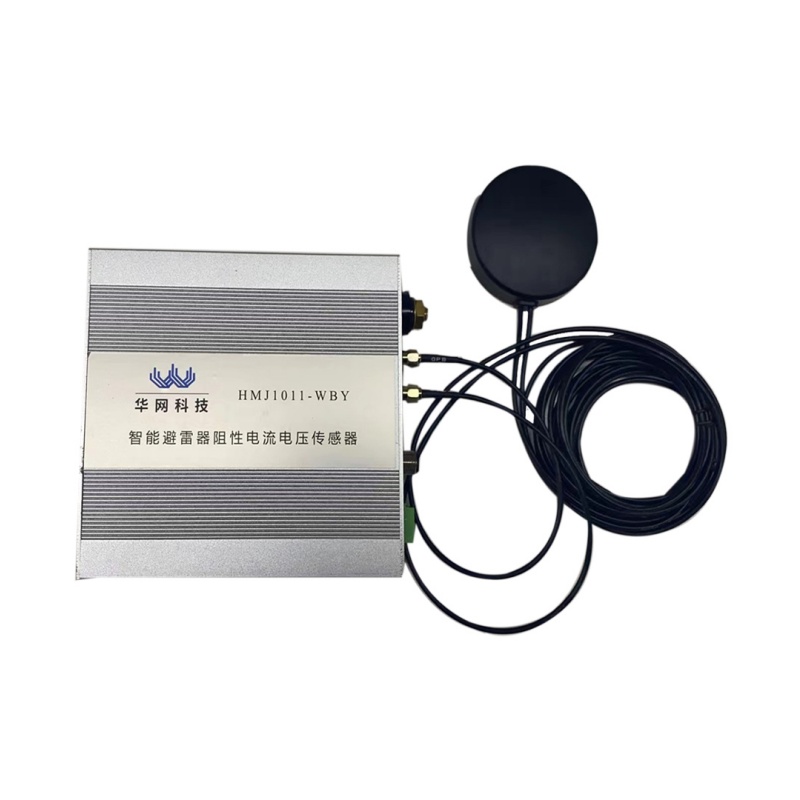

    智能避雷器阻性电流电压传感器

产品型号:

HMJ1011-WBY

产品概述:

电压传感器用于采集避雷器所在母线ABC三相PT侧的电压,通过与避雷器数字化表计(HMJ1011-WBQ)进行同步采样,实现阻性电流的计算。电压传感器及避雷器数字化电流表的监测数据通过无线LoRa上传至边缘计算系统,采用电压相位法算法,完成避雷器阻性电流的计算,通过后台页面进行展示。

功能特点:

1.采集PT单元母线电压作为参考电压,与避雷器数字化电流表进行相位参考计算阻性电流;

2.避雷器数字化电流表与电压传感器通过GPS或者LoRa实现同步采样;

3.采用LoRa无线通信技术,自成一体无需布线,安装方便;

4.采用自取电方式,超低功耗设计,产品寿命长。

主要参数:

项目名称技术参数
电压测量范围0~110V  AC
测量精度2%
系统频率测量范围45~65Hz
测量精度±0.001Hz
通信方式LoRa
通信频段470MHz/2.4GHz
最大发射功率17dBm(470MHz)/10dBm(2.4GHz)
通讯协议《输变电设备物联网节点设备无线组网协议》
《输变电设备物联网微功率无线网通信协议》
数据传输协议《输变电设备物联网传感器数据规范》
工作温度-40~+85℃
工作湿度5~95%RH
