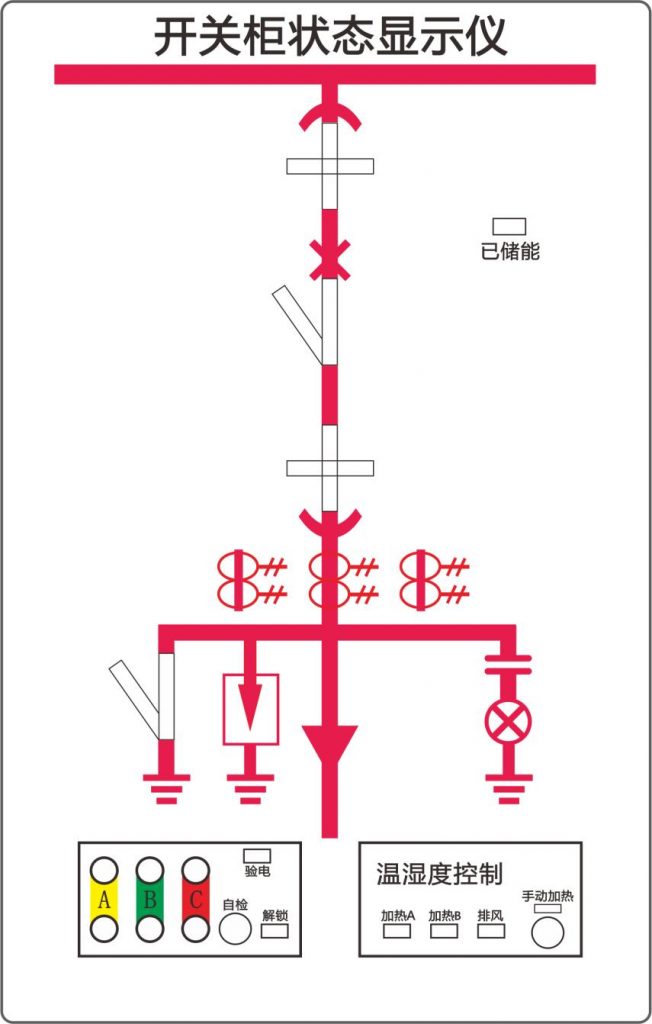

开关柜状态显示仪
开关柜状态显示仪

产品概述:

高压开关柜状态显示仪是根据当前中压系统开关柜技术发展而设计开发的一种新型的模块化、状态显示装置。该系列产品集回路模拟指示、带电指示及闭锁功能、温湿度测量、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示等功能。以一体化布局配套装备于开关柜,将简化开关柜的面板结构设计,美化开关柜的面板布局,完善开关状态的指示功能和安全性能。

功能特点:

1 开关柜状态模拟显示功能

2 加热除湿及排风控制功能

3 高压带电显示及闭锁功能

主要参数:

装置技术参数

项目名称技术参数
使用环境环境温度-10℃~+55℃(正常工作)
环境湿度≤95%
大气压力80~110KPa
海拔高度≤2500米
工作电源电    源AC85~265V/DC90~370V
功    耗≤5W
隔离耐压2KV
绝缘性能 抗电强度外壳与端子之间大于AC2000V
绝缘性能外壳与端子之间大于100ΜΩ
抗 震 性10~55~10Hz 2g  1min
抗 干 扰符合GB/T17626.8-1998标准
环境温湿度测量温度测量范围0℃~+99℃,±1℃
湿度测量范围5~99%RH,±5%RH
安装方式嵌入式安装
