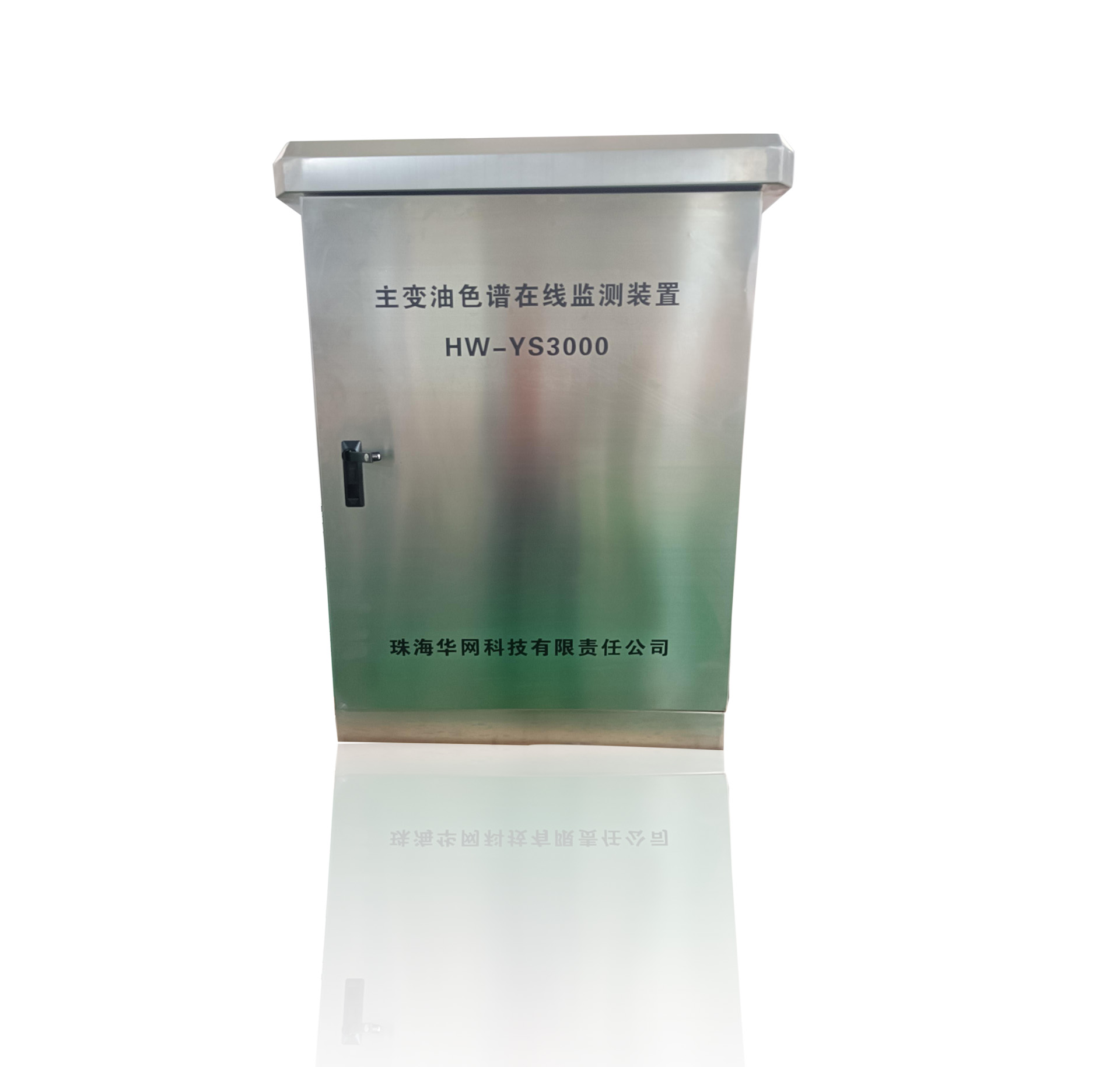

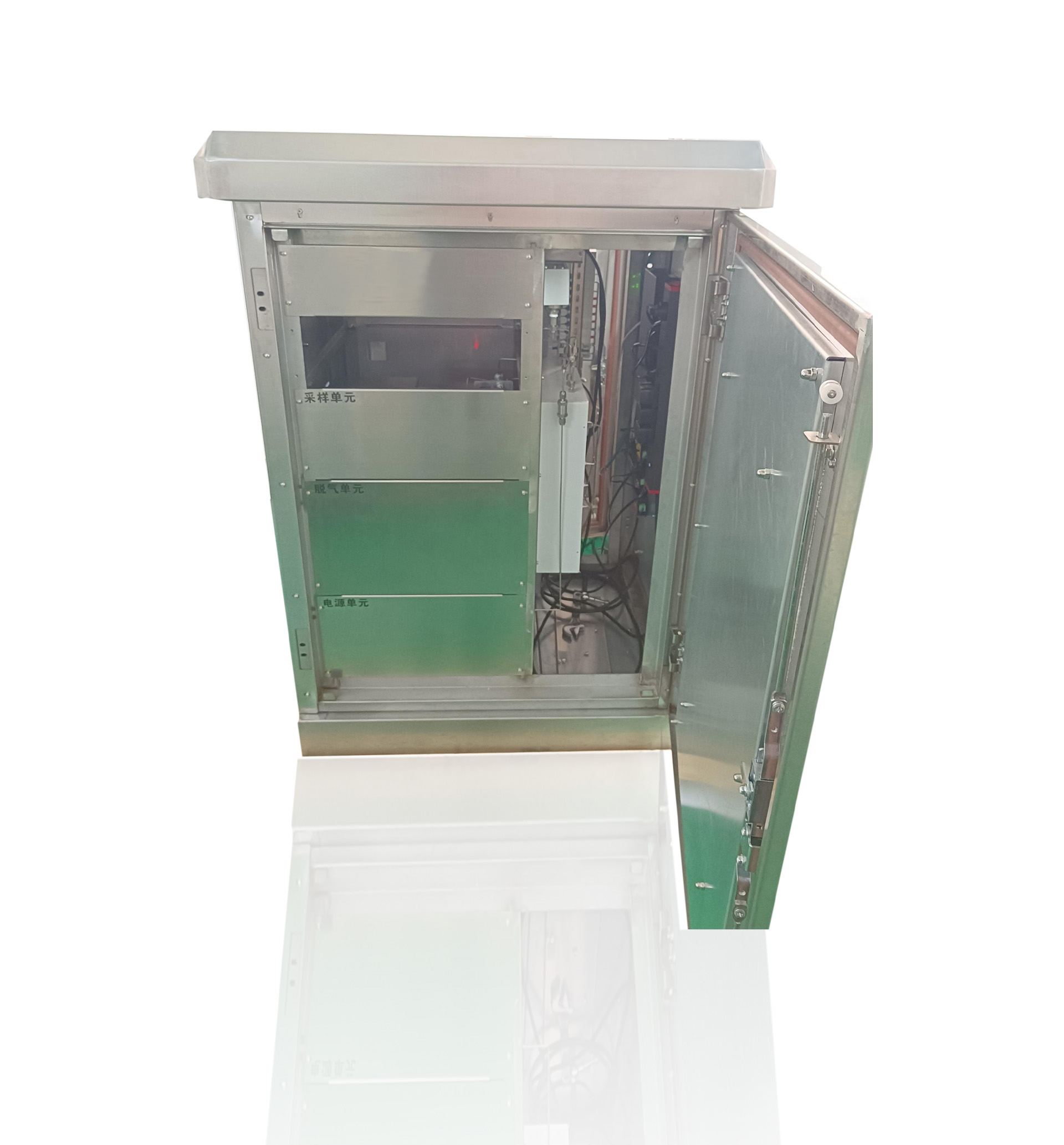

• HW-YS3000型主变油色谱在线监测装置

    HW-YS3000型主变油色谱在线监测装置

  • HW-YS3000型主变油色谱在线监测装置

    HW-YS3000型主变油色谱在线监测装置

型号:

HW-YS3000

产品概述:

变压器油色谱在线监测系统主要是用来探查和测量浸油电力设备油中的微量故障气体,可早期预报设备故障隐患,避免突发事故、提高电力运行安全可靠。

功能特点:

监测功能:

  1. 应具备被监测设备状态参量的自动采集、信号调理、模数转换和数据的预处理功能。
  2. 监测参量应就地数字化和缓存,至少可存储三个月内的在线监测数据。
  3. 应具备定期发送、响应召唤、主动报送等数据传输方式。
  4. 宜具备监测数据本地读取功能。

数据记录功能:

1:在线监测装置运行后应能正确记录动态数据,装置异常等情况下应能够正确建立事件标识。

2:保证记录数据的安全性,不应因电源中断、快速或缓慢波动及跌落丢失已记录的动态数据;不 应因外部访问而删除动态记录数据;不提供人工删除和修改动态记录数据的功能;按任意一个 开关或按键,不应丢失或删除已记录的信息。

报警功能:

对各种异常状态发出报警信号,报警功能限值可修改,具有故障报警功能(如数据超标报警、装置功能异常报警等)。

通信功能:

1:在监测装置通信接口应满足监测数据交换所需要的、标准的、可靠的现场工业控制总线、以太网络总线或无线网络的要求。

2:在线监测装置应采用统一的数据格式,特殊情况下采用自有数据格式的,应公开所用数据格式, 并负责解释其含义。

3:改造设备采用油色谱原理分析油中气体组分含量,无载气方式运行,不需要额外配置相关载气。

主要参数:

项目内容
检测原理及检测项目广谱型气相色谱,同时检测H2,CO,CH4,C2H2,C2H6,C2H4,总烃,二氧化碳(选配),微水(选配)
温度控制恒温控制
现场通信RS485总线、工业以太网,光纤
网络协议支持TCP/IP网络协议,支持远程监测与远程维护
显示内容H2,CO,CH4, C2H6,C2H2,C2H4,CO2(选配),微水(选配)
分析周期系统默认12小时/次,由用户设定
数据储存根据硬盘大小
控温精度±0.2℃
环境温度-40℃~+80℃
相对湿度5—95%,无冷凝
日照强度1kW/㎡(风速0.5m/s)
海拔高度<3000m
覆冰厚度20mm( 风速不大于15m/s时)
工作电源交流220V±10%,50Hz  ≤900W
载气高纯空气
设备尺寸1200(高)×800(宽)×600(深)mm
抗震动5—17Hz,0.1″双峰位移;17—640 Hz,1.5G峰—峰加速度
抗冲击加速度:10G峰—峰

附表:多组分在线监测装置测量误差要求

检测参量检测范围 (μL/L)测量误差限值( A 级 )测量误差限值(B级)测量误差限值(C级)
氢气(H₂)2~20±2μL/L 或±30%±6μL/L±8μL/L
20~2000±30%±30%±40%
乙 炔 ( C₂H₂)0.5~5±0.5μl/L或±30%*±1.5μL/L±3μL/L
5~1000±30%±30%±40%
甲烷(CH₄)、乙烯(C₂H₄)乙烷(C₂H₆)0.5~10±0.5μL/L或±30%*±3μL/L±4μL/L
10~1000±30%±30%士40%
一氧化碳(C0)25~100±25μL/L 或 + 3 0 %±30μL/L±40μL/L
100~5000±30%±30%±40%
二氧化碳(CO₂)25~100125pL/L 或±30%*±30μL/L±40μL/L
100~15.000±30%±30%±40%
总烃2~20±2pL/L 或±30%*±6μL/L±8pL/L
20~4000±30%±30%±40%

工作条件

1:环境温度:-40℃~45℃。

2:环境相对湿度:5%~95%(产品内部既不应凝露,也不应结冰)。

3:大气压力:80kPa~110kPa。

4:额定电压:AC220V(1±15%);频率:(50±0.5)Hz ,波含量:<5%。

5:机柜可室外运行,防水防潮。
