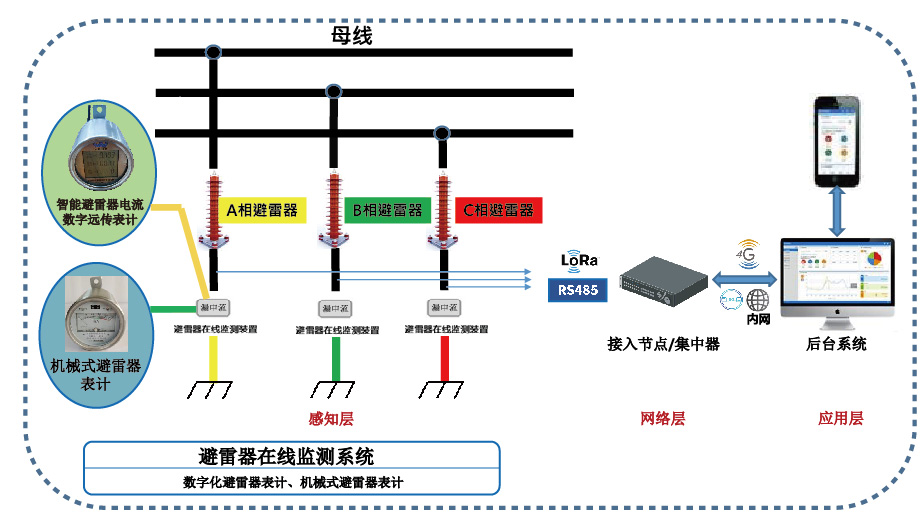

避雷器在线监测系统架构图
避雷器在线监测系统架构图

系统功能

●系统针对避雷器工作时全电流、阻性电流进行检测,可灵敏的反应避雷器的绝缘缺陷,采用智能避雷器电流数字远传表计或监测仪实现对避雷器全电流、阻性电流及雷击次数的信息采集,通过无线LoRa/ 4G/ RS485等通讯方式把监测数据发送至接入节点,将数据进行处理后通过无线或有线方式上传到智能诊断系统,实现对避雷器运行状态的监测及诊断。

●根据不同的应用场景,如变电站、输电线路、开关柜等,会适配相应类型的避雷器在线监测装置(不同场景应用如下)。

一、 变电站避雷器在线监测

系统特点

1:自取电

收集避雷器泄漏电流为远传表计供电,100μA可正常启动,200μA可进行数据远传。

2:无线传输

支持2.4GHz/470MHz微功率无线传输,满足国网微功率无线通讯规约要求。

3:应用场景

变电站氧化锌避雷器泄漏电流监测。

1.1主要监测设备

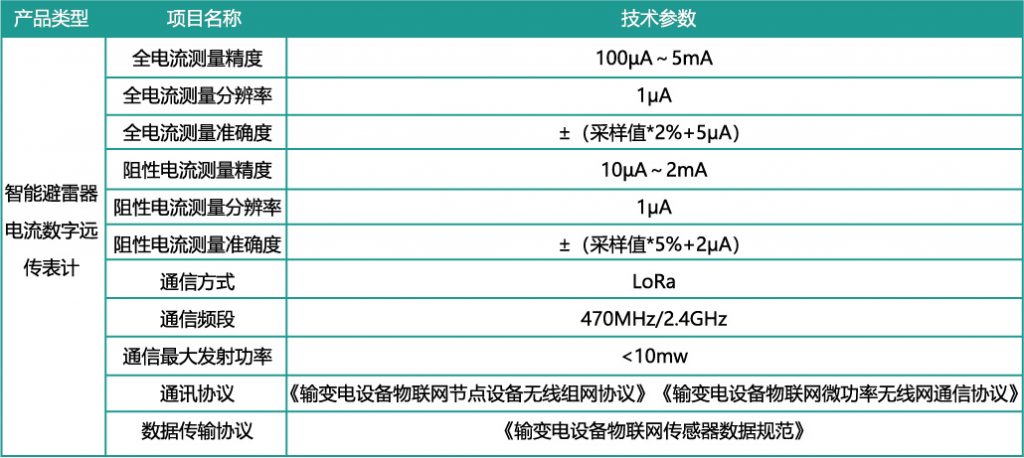

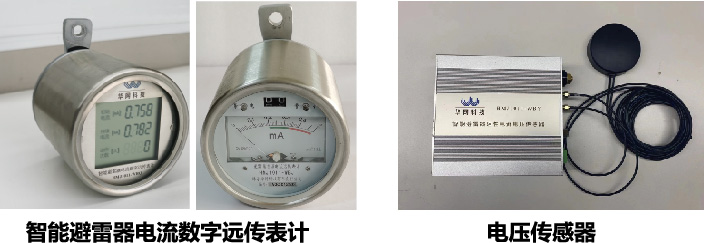

变电站避雷器在线监测主要监测设备
变电站避雷器在线监测主要监测设备

1:应用对象:避雷器

2:通信方式(无线、有线):LoRa、RS485

3:安装方式:通常安装于变电站内ABC三相避雷器下方支柱上,将传感器固定支架上,避雷器接地线接至传感器高压端,传感器接地端经接地线引入大地。

避雷器在线监测系统

1.2现场部署应用

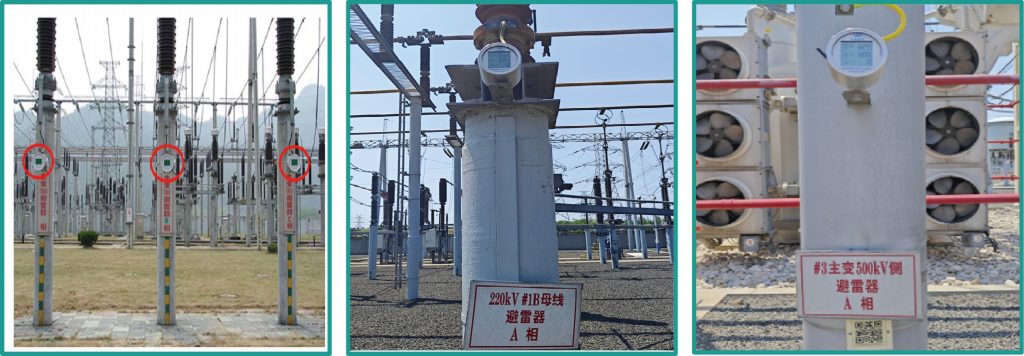

变电站避雷器在线监测主要监测设备部署应用
变电站避雷器在线监测主要监测设备部署应用

二、 输电线路避雷器在线监测

系统特点

1:太阳能取电

采用太阳能板加锂电池方式,解决输电线路上传感器自取电难的问题。

2:4G无线传输

内置4G全网通模块,采用4G APN专网方式通过物联管理平台接入设备及通道环境状态感知系统。

3:应用场景

输电线路氧化锌避雷器泄漏电流监测。

2.1主要监测设备

1:应用对象:避雷器

2:通信方式:LoRa、4G

3:安装方式:通常安装于输电线路上ABC三相避雷器就近塔杆上,将传感器固定塔杆支架上,避雷器接地线接至传感器高压端,传感器接地端经塔杆接入大地。

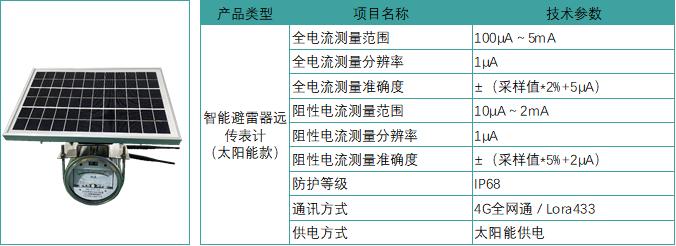

输电线路避雷器在线监测主要监测设备
输电线路避雷器在线监测主要监测设备

2.2现场部署应用

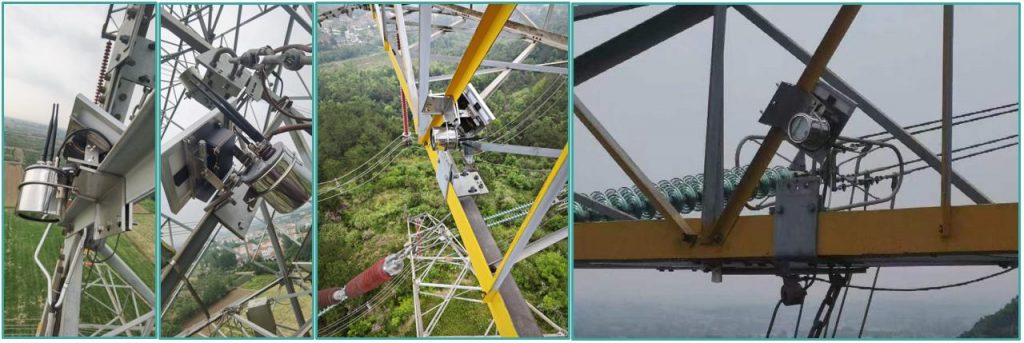

输电线路避雷器在线监测主要监测设备部署应用
输电线路避雷器在线监测主要监测设备部署应用

三、 开关柜避雷器在线监测

系统特点

1:就地显示

本装置人机界面友好,用 LCD液晶屏循环显示各相计数值,确定简洁明了,按键输入操作简单方便。

2:安装方便

装置体积小,重量轻,嵌入式安装,方便简单。

3:应用场景

开关柜氧化锌避雷器泄漏电流监测。

3.1主要监测设备

1:应用对象:避雷器

2:通信方式:RS485

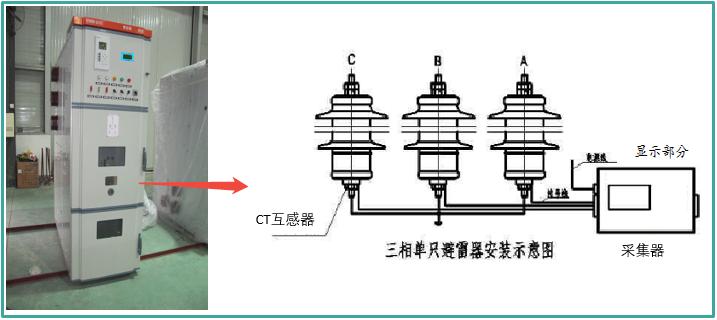

3:安装方式:采集装置采用嵌入式安装于开关柜中,其中CT互感器分别套进ABC三相避雷器接地端,要保证一次泄露电流从互感器中心穿入在流经地即可,不得有旁路。

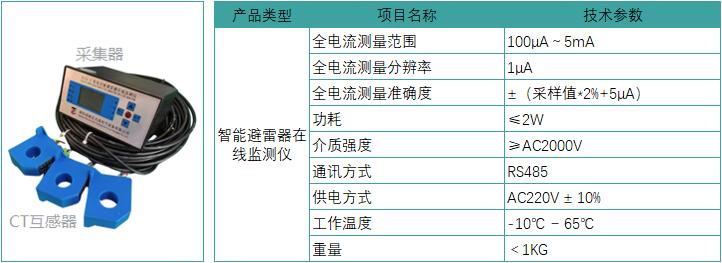

开关柜避雷器在线监测主要监测设备
开关柜避雷器在线监测主要监测设备

3.2现场部署应用

开关柜避雷器在线监测主要监测设备应用案例
开关柜避雷器在线监测主要监测设备应用案例
