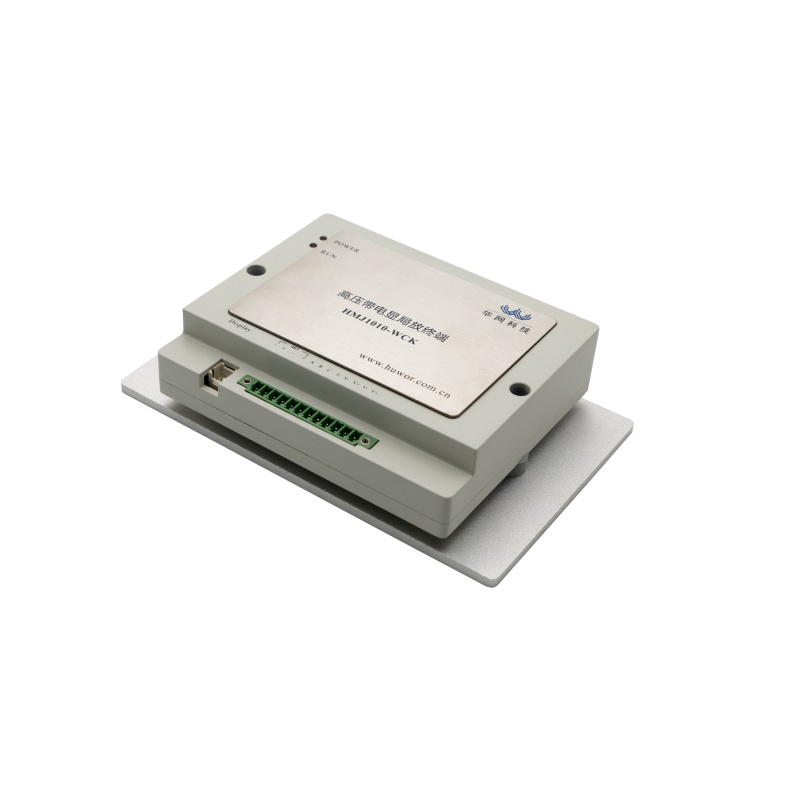

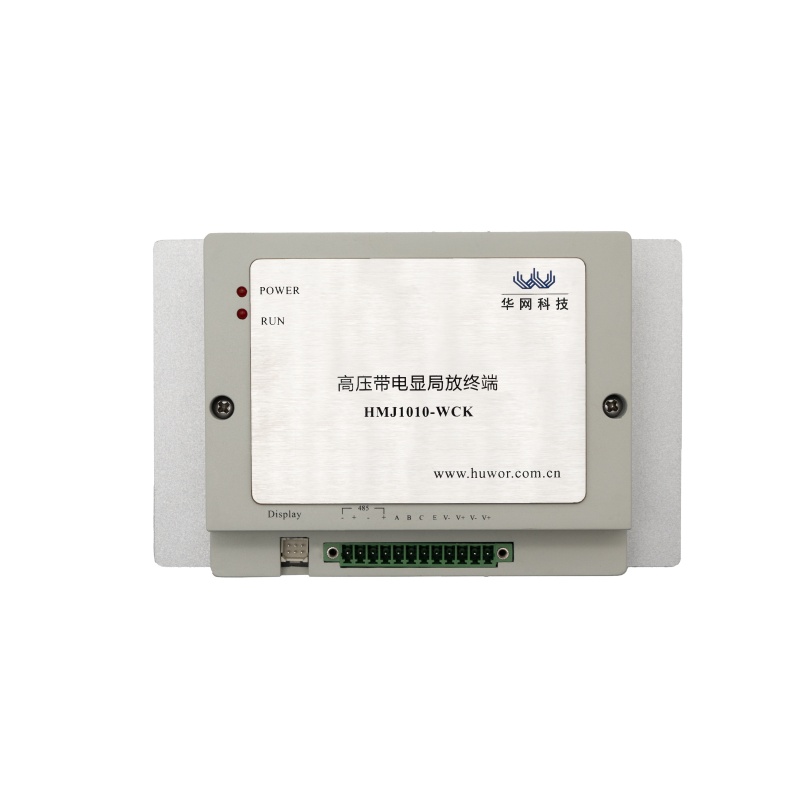

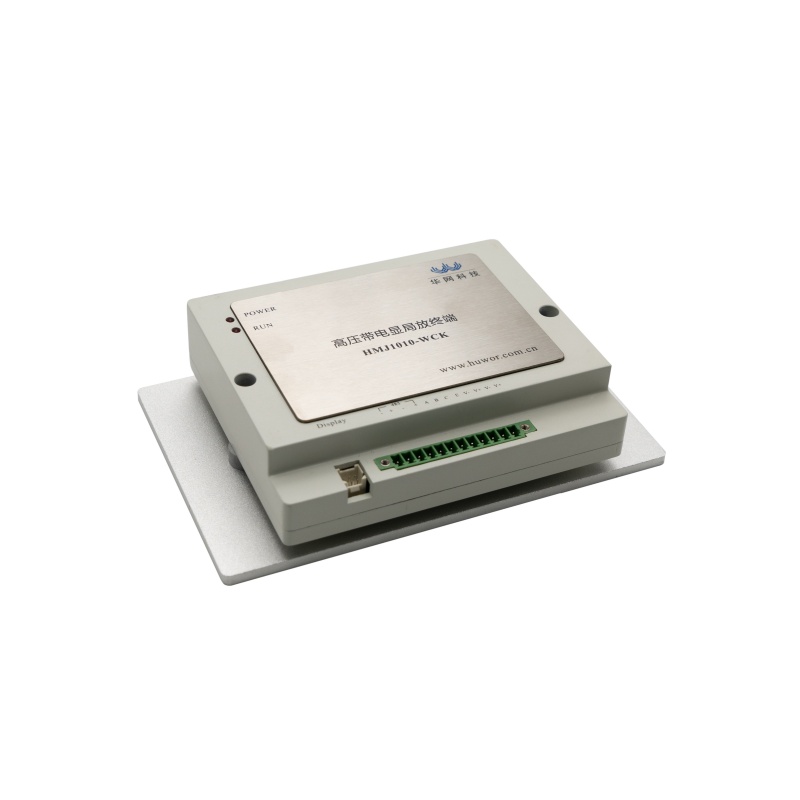

型号:

HMJ1010-WCK

产品概述:

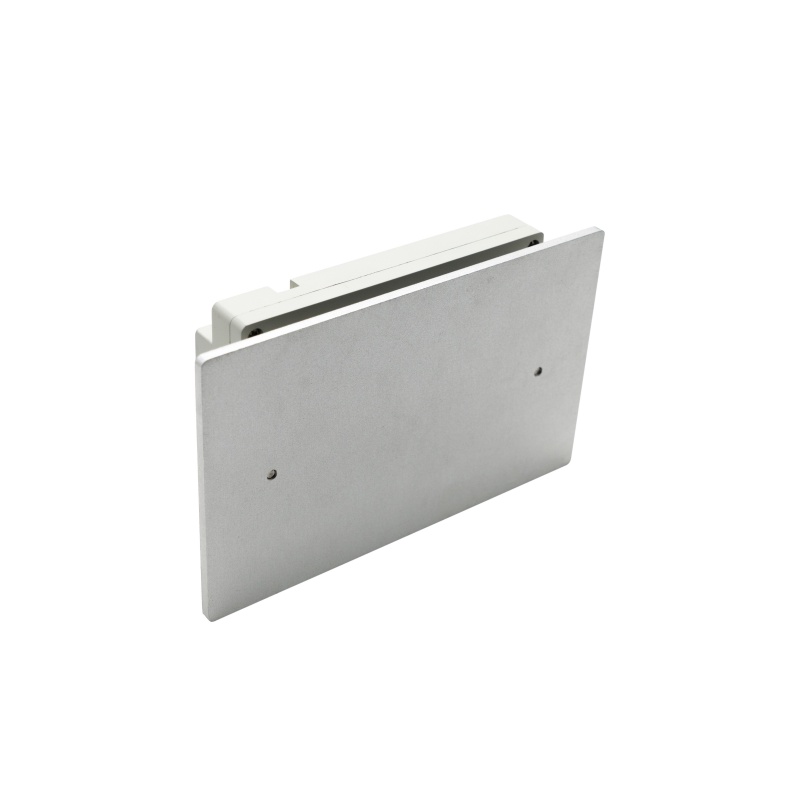

高压带电显局放终端,可以实现对开关柜、环网柜的A、B、C三相母线局部放电的可靠监测。监测终端采用RS485通信方式,Modbus协议,抗干扰能力强,传输距离远,运行稳定。高压带电显局放终端固定于开关柜外侧或安装于继电保护室内,同时将每个开关间隔内的高压带电显局放终端串联连接。

功能特点:

1.实现对电力设备进行局部放电在线监测

2.实现采样数据通过RS485方式,Modbus协议有线传输;

3.通讯距离长、安全可靠;

4.抗干扰性能强,稳定性好;

5.灵敏度高,准确检测局部放电信号。

主要参数:

项目名称技术参数
适用陶瓷电容器范围20pF~400pF(≤35kV)
频率范围500kHz~20MHz
测量范围0~67dB
线性度误差≤±15%(动态范围40dB)
放电量检测范围10pC~10nC
灵敏度≥10pC
工作电源DC12V或DC24V
通信方式RS485
