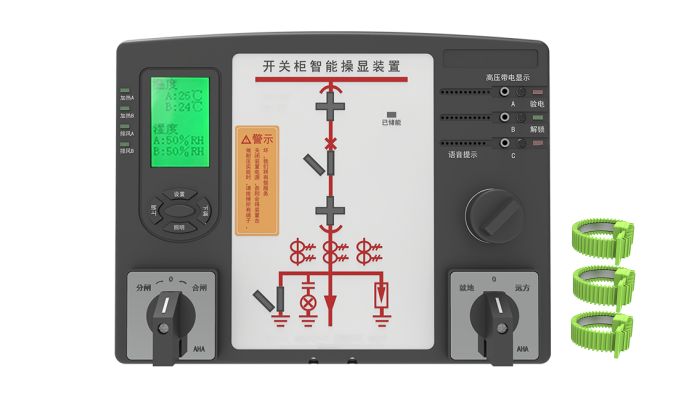

开关柜智能操显装置(液晶带测温功能)
开关柜智能操显装置(液晶带测温功能)

产品概述:

该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置,主要应用于电压等级为0.1~40.5KV的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态;带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能,简化了开关柜面板设计,美化了部局,完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

功能特点:

1 开关柜状态模拟显示

2 防误语音提示

3 分合闸操作功能

4 加热除湿及排风控制功能

5 高压带电显示及闭锁功能

6 无线测温功能

主要参数:

装置技术参数

项目名称技术参数
使用环境环境温度-10℃~+55℃(正常工作)
环境湿度≤95%
大气压力80~110KPa
海拔高度≤2500米
工作电源电    源AC85~265V/DC90~370V
功    耗≤10W
隔离耐压2KV
电源跌落200ms
绝缘性能 抗电强度外壳与端子之间大于AC2000V
绝缘性能外壳与端子之间大于100ΜΩ
抗 震 性10~55~10Hz 2g  1min
抗 干 扰符合GB/T17626.8-1998标准
环境温湿度测量温度测量范围0℃~+70℃,±1℃
湿度测量范围0~99%RH,±5%RH
电气接点在线测温温度测量范围-25℃~+125℃,±1℃
管理无线温度传感器数量≤24只
温度采样频率有源默认5min、无源默认20S
无线频率2.4GHz 、433MHz
射频标准IEEE802.15.4
无线传输距离≤10米
取电方式有源、无源
表带材料耐高温硅胶
安装方式捆绑式
通讯方式通讯接口RS485接口
通讯协议Modbus RTU协议
波特率1200bps,  2400 bps,  4800 bps,  9600 bps (可选)
数据格式8个数据位、1个停止位、无校验
数据保存时间响应时间≤4s
保存时间≥10年
安装方式嵌入式安装
