局部放电检测系统:守护电力设备的“早期预警器”

在电力系统中,绝缘是保障设备安全运行的关键环节。然而,随着运行年限的增加或环境因素的影响,设备绝缘层可能出现微小缺陷,从而引发局部放电(Partial Discharge, PD)。局部放电虽然初期能量较小,但若不及时发现并处理,可能逐渐发展为严重的绝缘击穿,导致设备故障甚至停电事故。

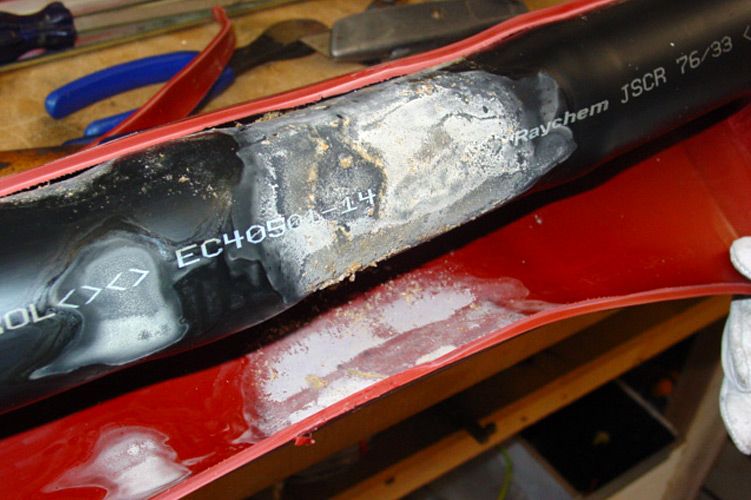

局放造成电缆绝缘层受损
局放造成电缆绝缘层受损

局部放电检测系统的出现,为电力运维人员提供了“早期预警”的有效手段。相比传统的人工巡视和定期检修,局放检测能够在设备表面尚未出现明显异常之前,提前捕捉到电气信号和声学特征,帮助运维人员判断绝缘缺陷的位置和类型,从而提前采取措施,避免事故扩大。

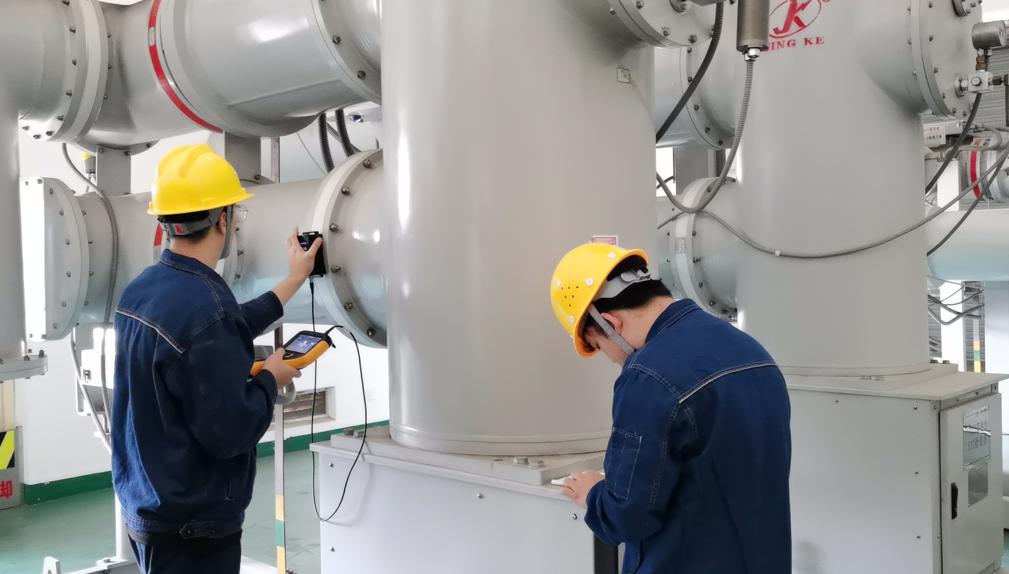

工作人员使用局放检测仪对GIS进行局放检测
工作人员使用局放检测仪对GIS进行局放检测

目前,先进的局部放电检测技术已经融合了多种检测手段,如 暂态地电波(TEV)、超声波、高频电流、特高频(UHF) 等。这些方法各有优势,能够适配不同设备场景:

  • TEV传感器:适用于开关柜、环网柜的检测;
  • 空气式/接触式超声波传感器:可用于开关柜、架空线路、变压器、GIS 等;
  • 高频电流传感器:用于电缆、变压器的缺陷监测;
  • 特高频传感器:适合GIS、变压器等大型设备的局放分析。

多功能局放检测仪往往集成多种传感器与分析算法,具备 PRPD/PRPS谱图分析、自动诊断、典型图谱对比 等功能,能够更直观地识别放电类型及严重程度。同时,配合 USB、WIFI、蓝牙 等通讯方式,还可实现与电网PMS平台的互联互通,支持数据上传与工单管理,提升运维效率。

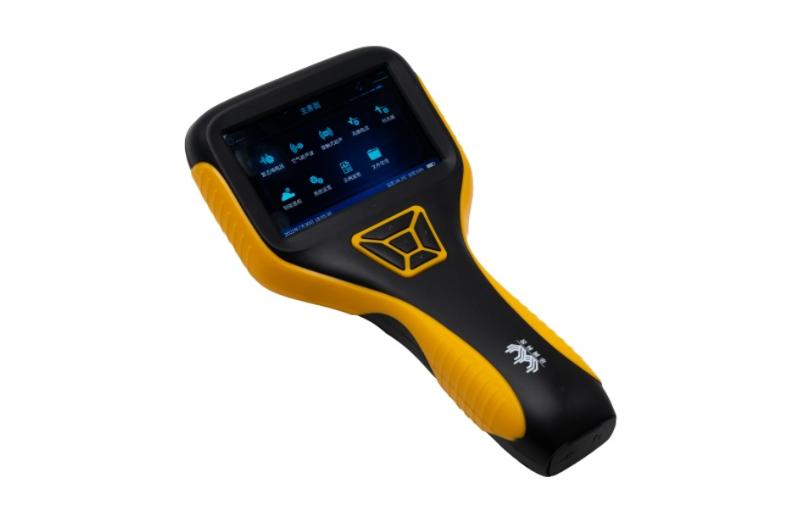

手持式多功能局放检测仪
手持式多功能局放检测仪

在国内,部分厂家在这一领域持续深耕,比如 珠海华网科技,长期专注于电力设备状态监测与局放检测产品研发。其推出的多功能局放检测仪,凭借轻便化设计、智能化分析和友好的数据管理功能,已经在开关柜、电缆、变压器、GIS 等多类电力设备检测中得到应用,为电力运维提供了可靠的技术支撑。

随着电力系统向智能化和数字化发展,局部放电检测系统的应用将更加广泛。未来,它不仅是电力设备的“听诊器”,更是智慧运维体系中的重要一环,助力电网安全稳定运行。
