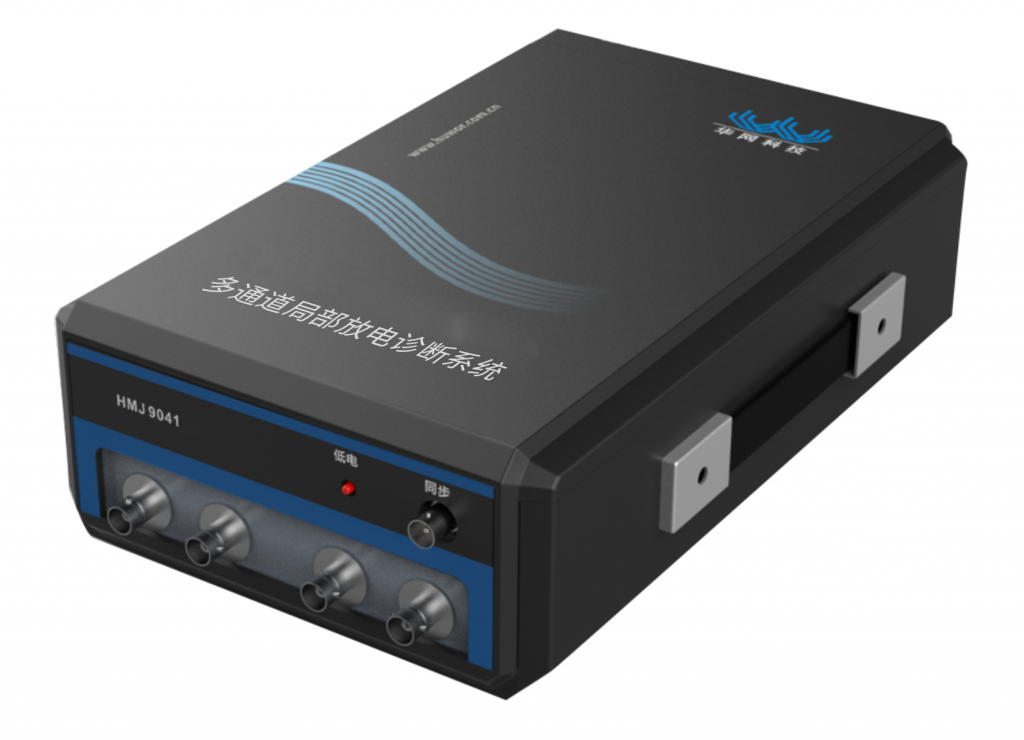

多通道局部放电定位仪(HMJ9041)
多通道局部放电定位仪(HMJ9041)

产品简介

多通道局部放电诊断系统能够实时、连续地对运行中电气设备内部的绝缘状态进行带电检测,采用暂态地电波、超声波、特高频、高频电流等检测原理,帮助用户在设备发生绝缘故障前消除隐患。可对局部放电信号进行高速采样,从而获取局部放电信号完整的时域波形。独有的脉冲分离技术有效地排除在线检测的现场噪声干扰,专家库识别系统采用最小距离法、人工神经网络支持向量机、模糊逻辑学、统计学算法等信号类型识别算法,针对各种电气设备内部不同类型的局部放电信号进行识别,准确地诊断设备绝缘故障的类型和严重程度,为用户提供运维检修参考依据。

HMJ9041多通道局部放电诊断系统-组成部分
HMJ9041多通道局部放电诊断系统-组成部分

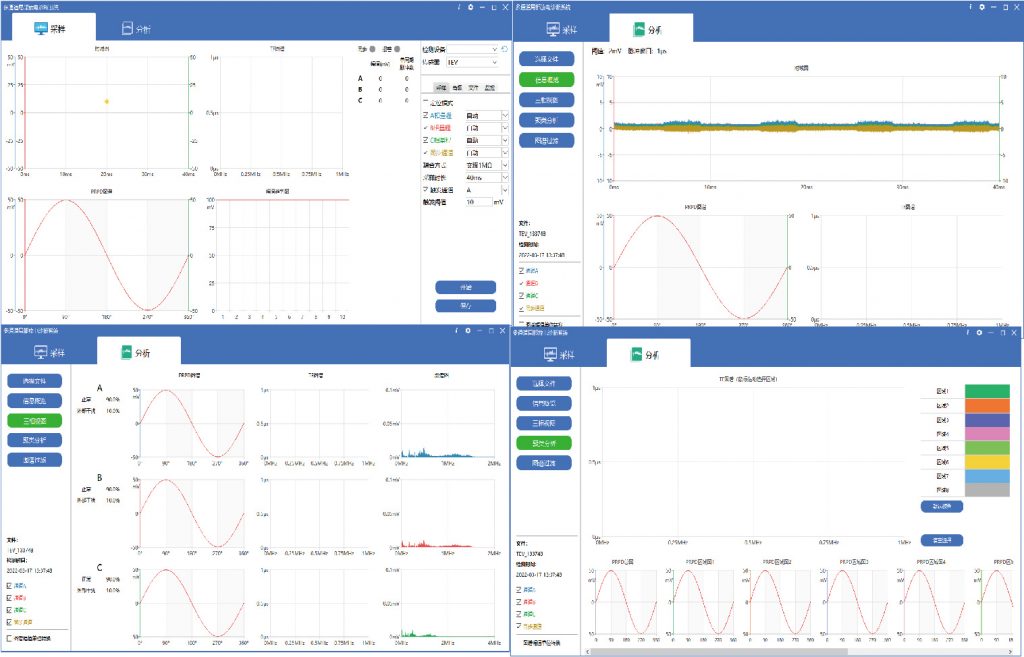

多种分析算法对监测数据进行综合分析,有效识别放电类型、排除干扰

HMJ9041多通道局部放电诊断系统-监控数据综合分析
HMJ9041多通道局部放电诊断系统-监控数据综合分析

主要检测设备

HMJ9041多通道局部放电诊断系统-主要检测设备
HMJ9041多通道局部放电诊断系统-主要检测设备

主要功能

  1. 融合暂态地电波、空气式超声波、接触式超声波、高频电流、特高频等传感器;
  2. 四通道同时检测传感器信号的频度及强度,提高检测效率;
  3. 四通道具有超限报警功能,使用红、黄、绿三色指示局部放电的严重程度;
  4. 具备PRPS谱图及PRPD谱图检测模式,可识别放电类型;
  5. 具备时域波形检测模式,可识别放电典型波形,有效判别干扰信号:
  6. 采用了独特的背景噪声提取与脉冲阈值重构功能,脉冲提取更准确;
  7. 基于时间差与脉冲统计功能定位放电位置,定位精度0.15m;
  8. 多种分析算法对监测数据进行综合性分析,自动生成报告。

主要参数

1:通道数量:4个; 检测带宽:0~250MHz; 采样精度:12位:

2:输入范围:0.1mV~5Vpp; 输入阻抗:50Ω(高阻可选);

3:接口形式:BNC; 续航时间:≥6小时;

同步通道

1:输入电压:0.5~100Vrms; 频率范围:0.1~1000Hz;

2:相位精度:0.1°;谱图显示:PRPD谱图及PRPS谱图:

3:重量:小于3.5kg:。
