产品简介

发电机转子匝间短路故障在发电机组运行中出现频率较高是影响机组安全运行的主要原因之一,匝间短路测试仪主要用途是对发电机组进行转子匝间短路试验,确定发电机转子绕组匝间短路故障的具体位置。

RSO发电机转子匝间短路检测仪
RSO发电机转子匝间短路检测仪

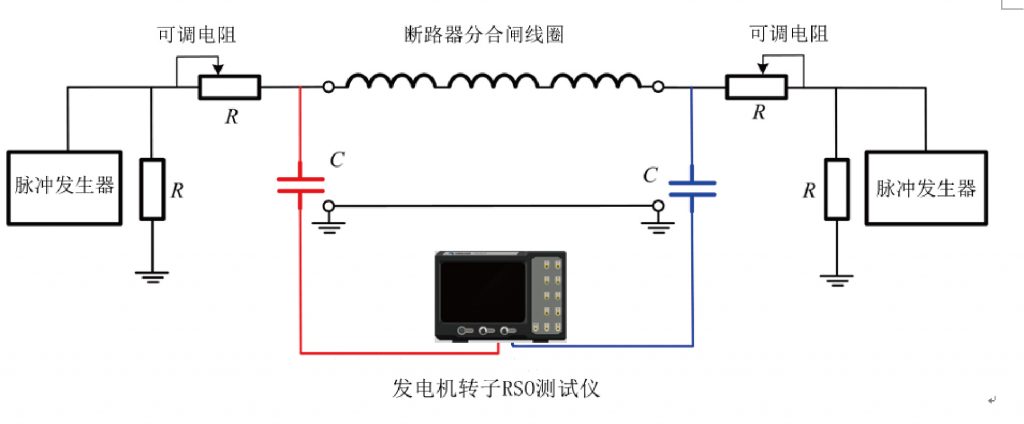

检测原理图

RSO发电机转子匝间短路检测仪检测原理图
RSO发电机转子匝间短路检测仪检测原理图

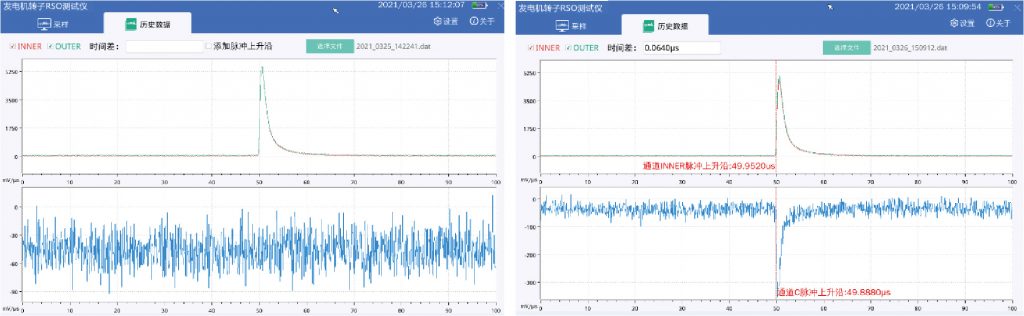

测试界面

RSO发电机转子匝间短路检测仪测试界面图
RSO发电机转子匝间短路检测仪测试界面图

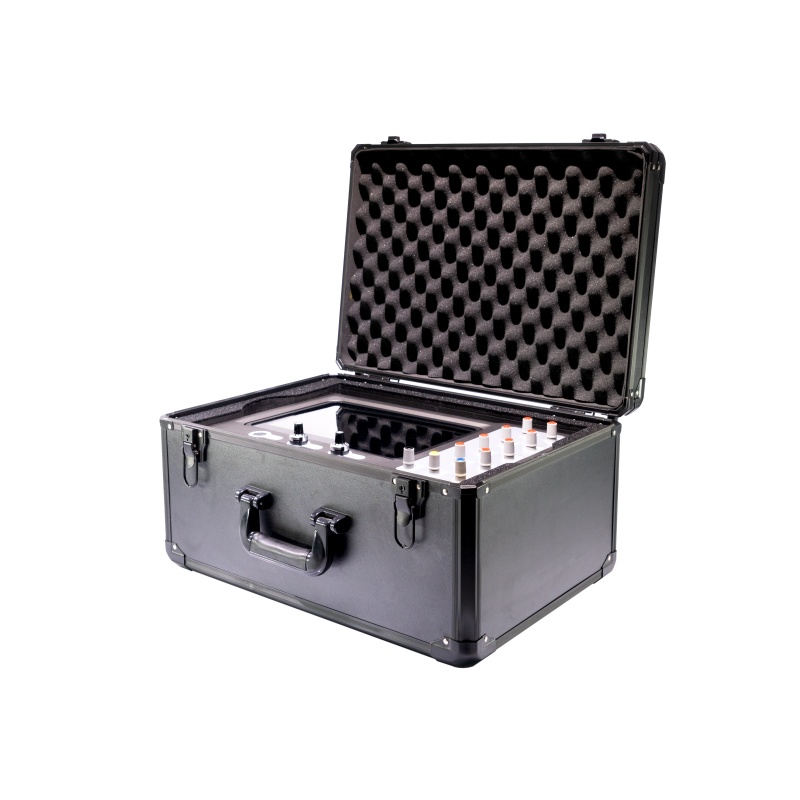

主要检测设备

RSO发电机转子匝间短路检测仪-主要检测设备
RSO发电机转子匝间短路检测仪-主要检测设备

主要功能

  1. 操作界面简单,仪器校准精确
  2. 无损检测,诊断过程安全,不会对断路器线圈造成任何影响;
  3. 软件交互图像化,测试结果及数据直接显示在仪器界面,判断故障直观;
  4. 体积小、重量轻,方便携带和使用;
  5. 相对传统主机,本仪器集成脉冲发生和数据采集功能;
  6. 接线简单,仅需3条测试线即可进行检测;
  7. 定位准确,内置激励信号,在转子绕组传播过程的标定算法;
  8. 简体中文软件,易操作,软件安装简单。

主要参数

激励信号

  • 电源:锂电子电池充电器;输出脉冲幅度:1~12V;
  • 脉冲频率:1kHz~100kHz;输出阻抗:10~1000Q
  • 空载通道电压偏差:任意一点不大于30mV;
  • 输出波形:上升沿时间≤1us;
  • 自检功能:内置转子模拟电路实现分析仪主机自检。

采集模块

  • 采样频率:1GHz;信号采集周期:100us
  • 输入带宽:60MHz;分辨率:12位;通道数:2。
RSO发电机转子匝间短路检测仪
