项目简介

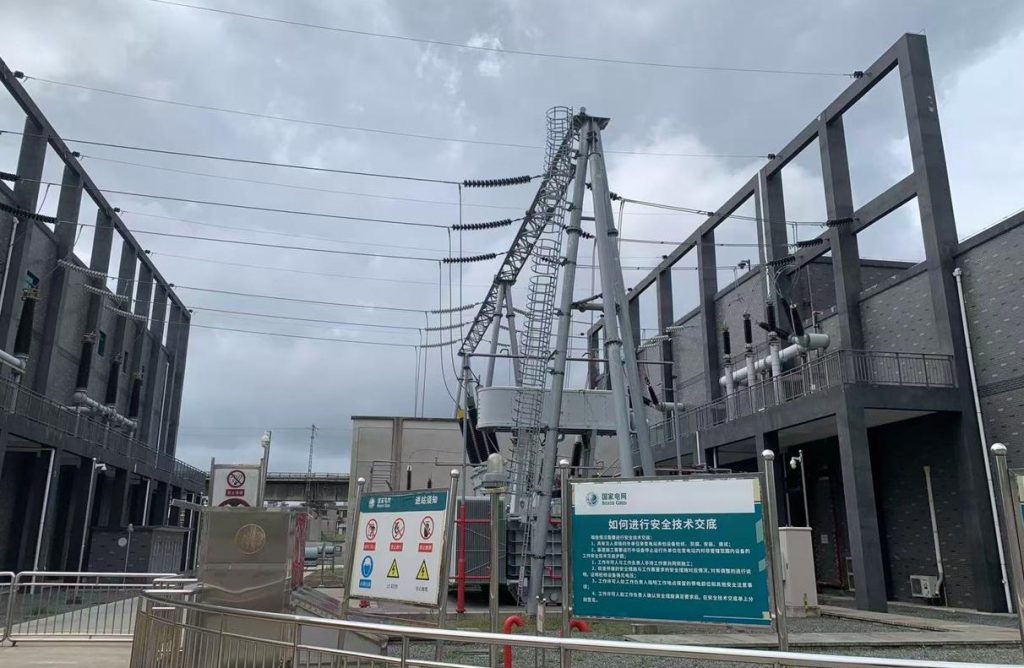

江西某变电站测温项目
江西某变电站测温项目

为提升电力设备运行的可靠性与安全性,江西某变电站引入在线测温技术,对开关柜关键部位进行实时温度监控,精准捕捉因接触电阻增大或负载过载引发的异常温升,提前预警潜在故障风险。

关键产品与技术

本项目采用多项先进的感知与通信设备,实现对现场温度的高精度采集与远程传输:

1:卡夹式无源温度传感器:

采用天线电磁波赋能,无需供电,支持无线传输。螺丝卡扣固定,适配各类开关柜梅花触头,实时接触式监测断路器本体温度,安全可靠。

2:RFID四口温度采集器

采集RFID温度传感器数据,具备数据存储与报警功能。支持有线/无线通信,可接入第三方网关或后台系统,符合南网及相关标准规范。

3:物联网集中器

支持无线/有线方式采集温度、电流、局放等数据,具备边缘计算能力,实现本地分析与快速响应。支持多协议转换对接主站系统,壁挂安装便捷,适用于配电室等室内场景。

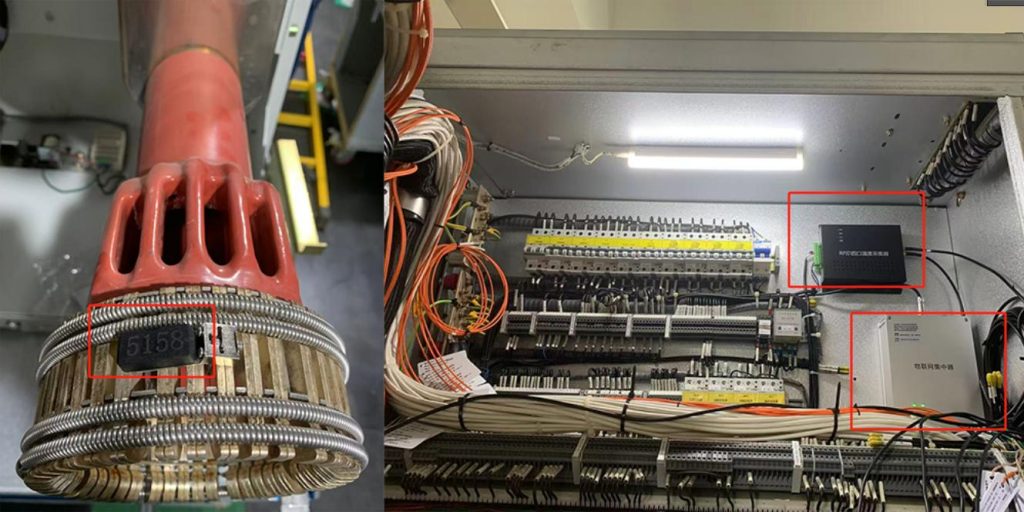

卡夹式无源温度传感器
卡夹式无源温度传感器

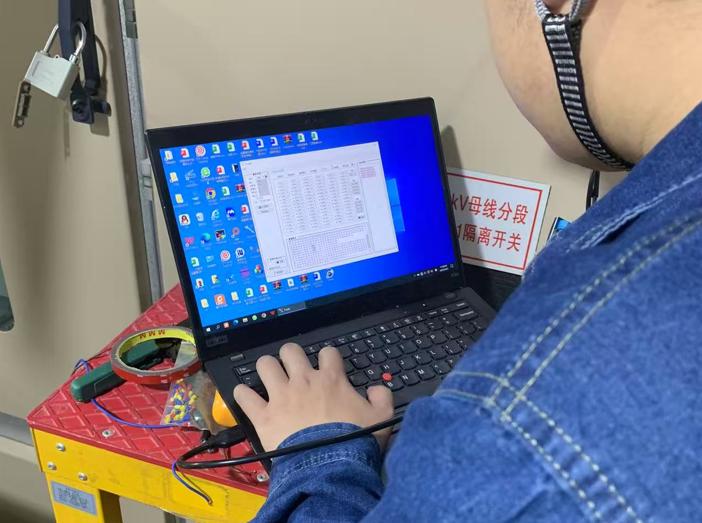

项目调试

调试过程中,技术团队对传感器安装位置、天线布置及信号强度进行了细致调整,确保信号读取稳定、数据采集准确。通过物联网平台对采集器与集中器进行联调,实现了对各测温点的温度实时在线监控与历史数据回溯功能,整体系统运行稳定,满足了业主对“早发现、快处理”的安全运维需求。

江西某变电站测温项目调试
江西某变电站测温项目调试

项目亮点:

1、无线部署,秒级响应。

2、智能贴片,精准感知温度,实现测温、传输、展示一体化。
