物联网集中器是与在线监测传感器通信的中继设备,具备无线LoRa、4G/5G、RS485、以太网、光纤等多种通讯方式。支持MQTT、HTTP、Modbu、IEC61850、IEC104等通信协议,能够按照标准协议将监测数据、局放异常、谱图等报警信号上传。物联网集中器同时具备数据采集、局放边缘计算和数据存储功能,可对监测数据进行处理,降低服务器的传输压力和处理压力本地实时处理,提高现场响应实时性。物联网集中器在掉线后可以继续正常工作,对现场进行局放数据监测存储计算,待网终恢复后可以将缓存的数据同步到云服务器,以信息保持完整。

物联网集中器(接入节点)结构
物联网集中器(接入节点)结构

产品特点

1:综合采集

支持微功率无线、有线方式数据采集局放、电流、温度等参量。

2:边缘计算

对传感器数据进行过滤、算法分析,提高实时响应能力,减轻主站压力,

3:物联网关

实现与传感设备通讯规约转换,通过标准信息模型与主站通讯。

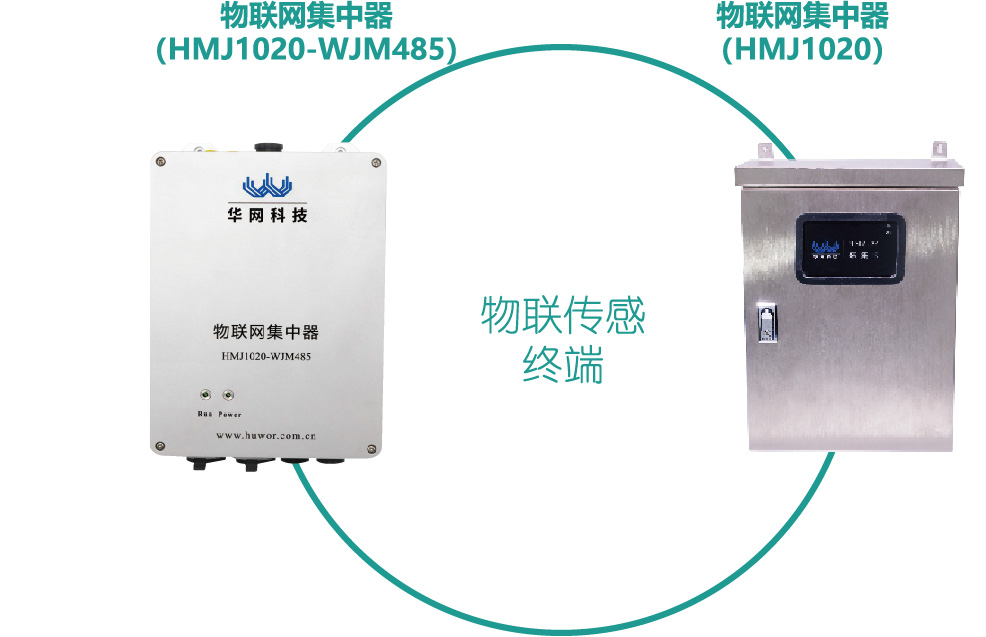

主要监测设备

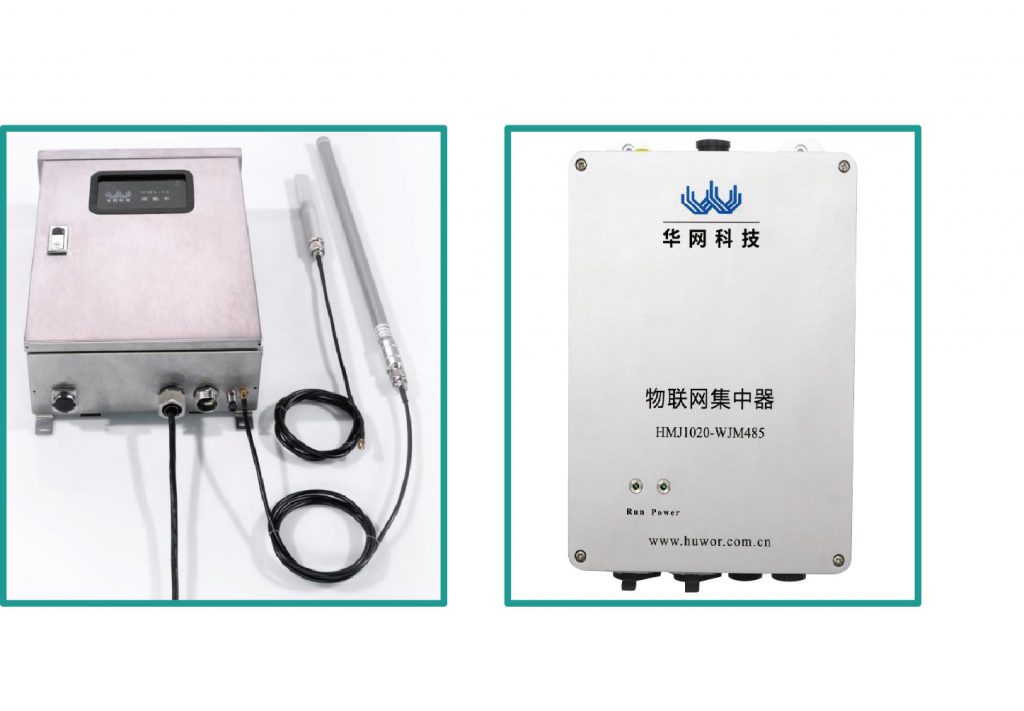

HMJ1020-WJ系列 物联网集中器

物联网集中器通常安装在智能传感器周围,实现智能传感器数据的接收透传、指令转

发。针对户外敞开式空间如变电站,通常以壁挂安装于站内合适的构架上。

物联网集中器(接入节点)主要监测设备
物联网集中器(接入节点)主要监测设备

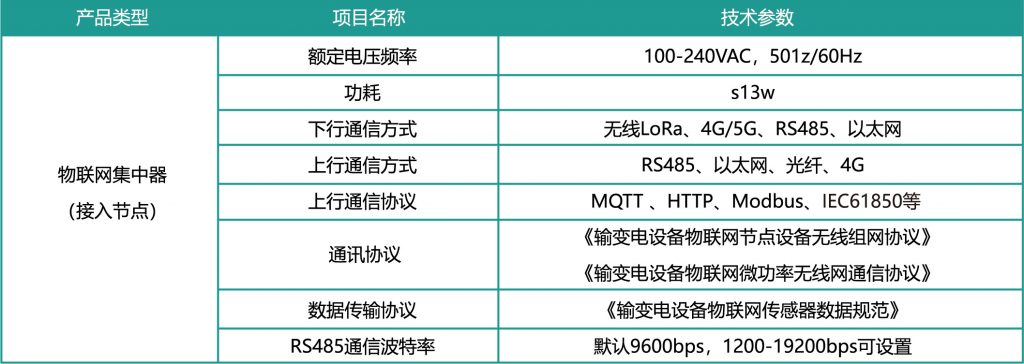

物联网集中器(接入节点)技术参数
物联网集中器(接入节点)技术参数

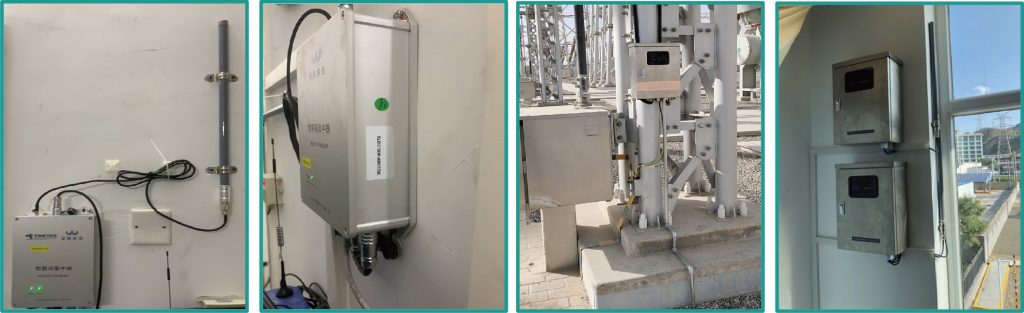

现场部署应用

物联网集中器(接入节点)现场部署应用
物联网集中器(接入节点)现场部署应用
