产品概述:

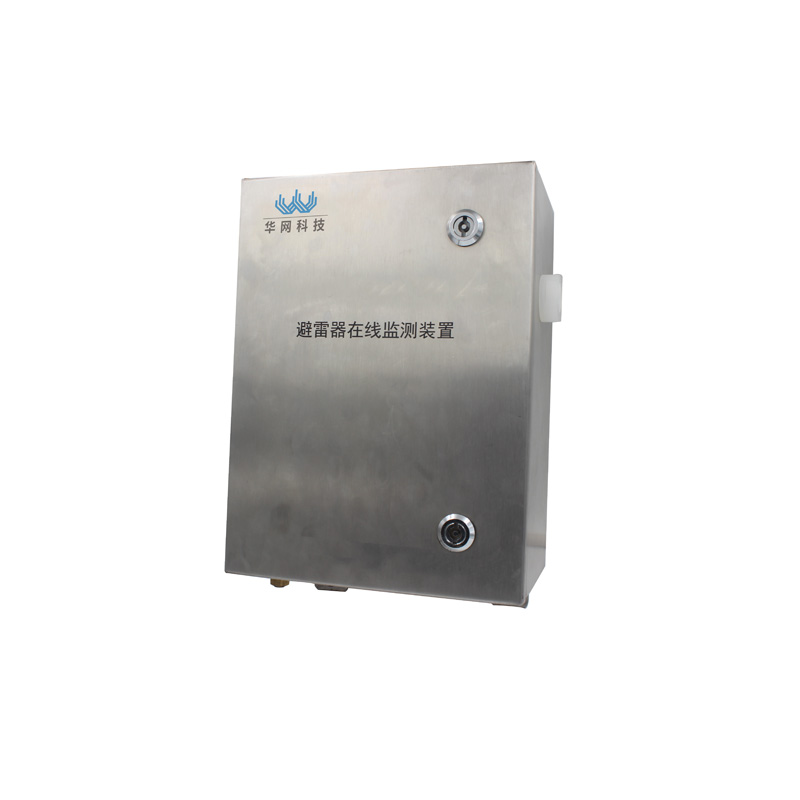

避雷器在线监测装置实现金属氧化锌避雷器绝缘性能的监测,避雷器在线监测装置共分 MOA 和 PT 两个子型号:

  • MOA 用于采集 1 台避雷器的泄露电流及雷击次数和雷击事件;

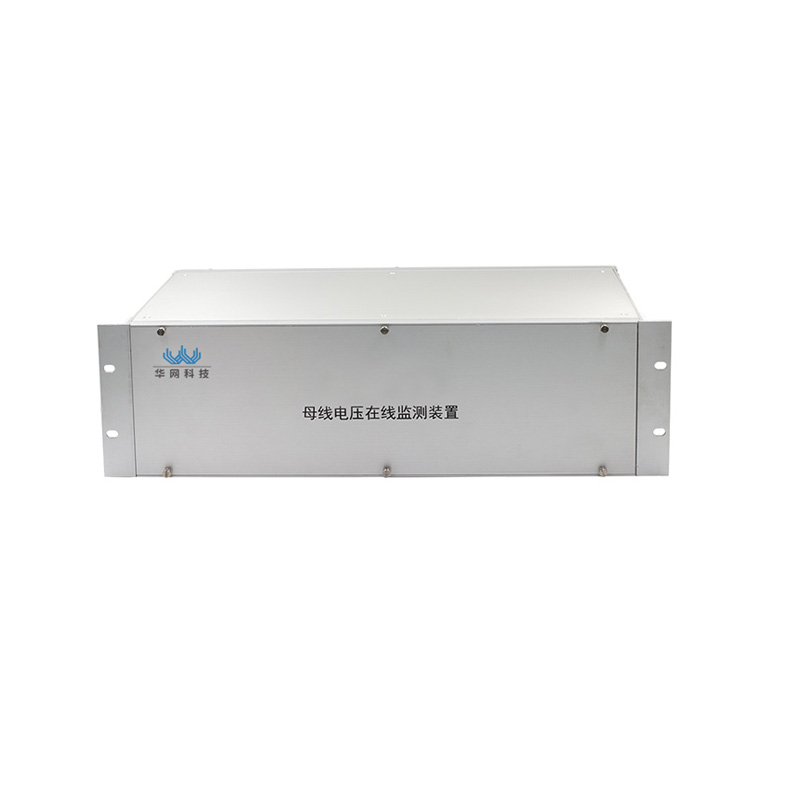

  • PT 用于采集避雷器所在母线的 3 相电压。

避雷器在线监测装置与智能在线监测 IED 和状态监测综合服务器,一起构成避雷器在线监测系统,系统组成如图所示。避雷器在线监测系统采用先进的分层分布式结构,应用总线控制技术和模块化设计原理,使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高,满足了工业现场实用要求,并采用独有的专家诊断系统对采集的数据进行科学分析诊断,便于及时方便地了解并掌握变电设备的健康状态。通过实时监测避雷器的全电流、阻性电流、容性电流以及雷击次数、雷击时刻,通过对监测到的数据进行分析、拟合处理,并结合现场工况,可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题,以避免事故的发生。

功能特点:

1采用高精度有源零磁通穿芯式互感器,根据被测电流大小自动选择放大倍数,实现高精度测量;

2 采用动态相量补偿算法,实现高精度测量信号分析;

3 采用数字滤波算法,摒除模拟滤波器带来的“零漂问题”;

4 采用分布式测量结构,即就地测量、数字传输;

5 可带电安装,即不需要主设备停电安装,方便、快捷的接入系统;

主要参数:

装置技术参数

项目名称技术参数
监测参数指标测量电流范围0.05mA~650mA,测量精度±1%
母线电压测量范围35kV~1000kV, 测量精度 0.5%
谐波电压测量范围3、5、7、9 次,测量精度±2%
系统频率测量范围45~65Hz,测量精度±0.001Hz
雷击次数记录0~255,年月日时分秒
温度-20℃~80℃,±1%
湿度0~100%RH,±1%
其他技术指标系统容量就地模块 80 个
监测周期出厂设置 1 小时
最短监测周期5 分钟
CAN 网结构,网络速率为<500Kbps
RS485 结构,网络速率为≤2400bps
系统生存周期 3 年以上。
系统的平均无故障工作时间(MTBF)户内:大于 5×104小时。户外:大于 3×104小时。
使用环境环境温度-25℃~+70℃
环境湿度≤95%
工作电源电    源交流 220V±10%,50Hz
功    耗≤5W
