局放IED在线监测系统架构

局放IED在线监测系统架构

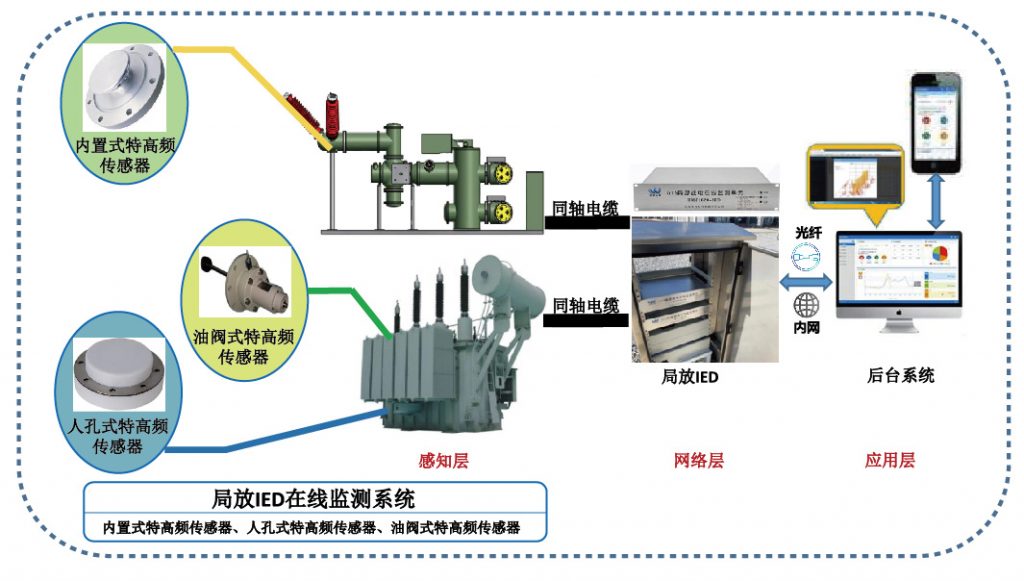

局放IED在线监测系统架构

系统功能


局放IED在线监测系统利用特高频法研究G1S和变压器设备局部放电,克服了传统监测方法测量频率低、频带窄的缺点。本系统可在高电压、高低温、强电磁干扰等恶劣环境中稳定运行,通过传感器外置接口采用同轴电缆与局放IED进行通信。局放IED机柜到主控室的服务器通常通过光纤连接,服务器端安装的后台系统软件对局部放电数据进行接入、解析、诊断和显示。及时掌握GIS和变压器设备在运行中的健康状况,并进行有针对性的运维检修策略,能有效提升设备整体的供电可靠性。

主要监测设备

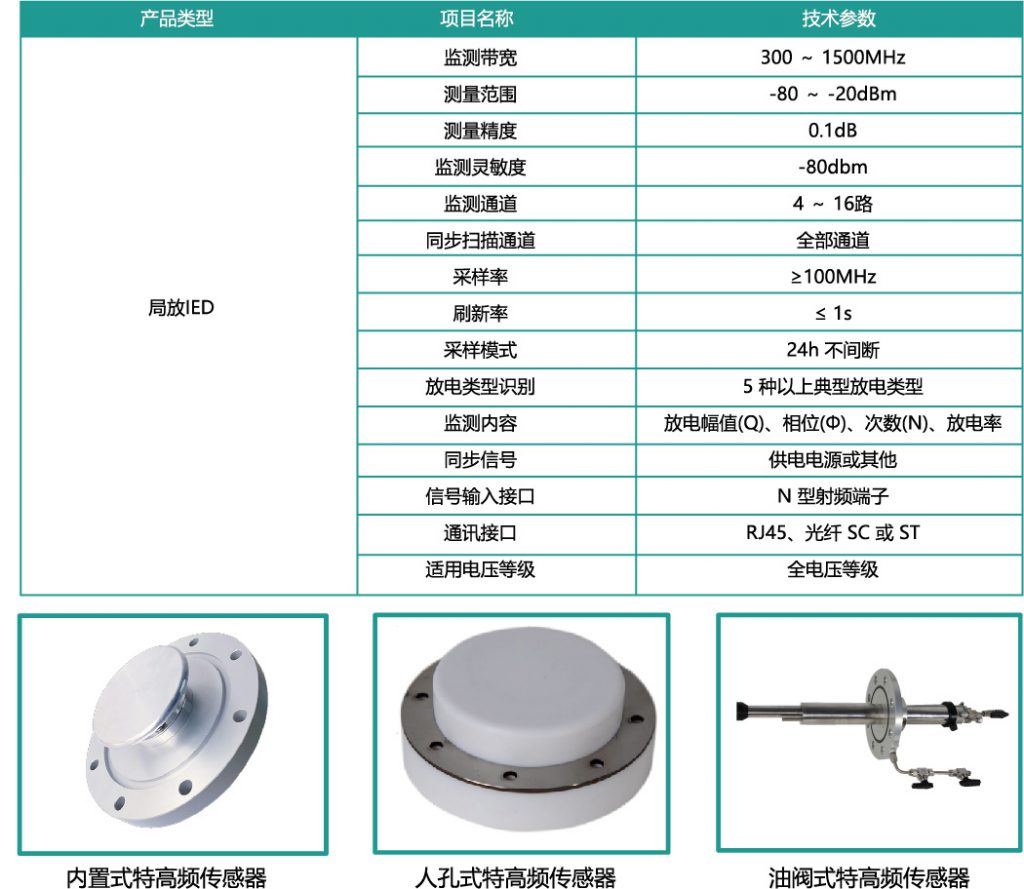

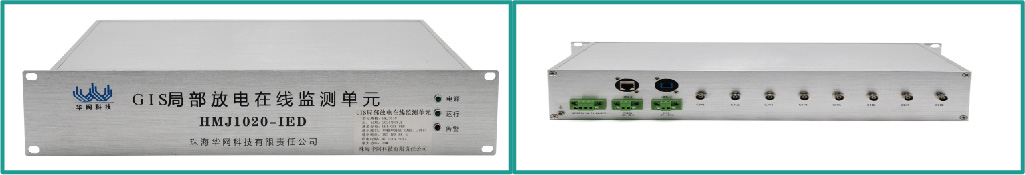

HMJ1020-IED系列 局放IED

HMJ1020-IED系列 局放IED
HMJ1020-IED系列 局放IED
局放IED在线监测系统

现场部署应用

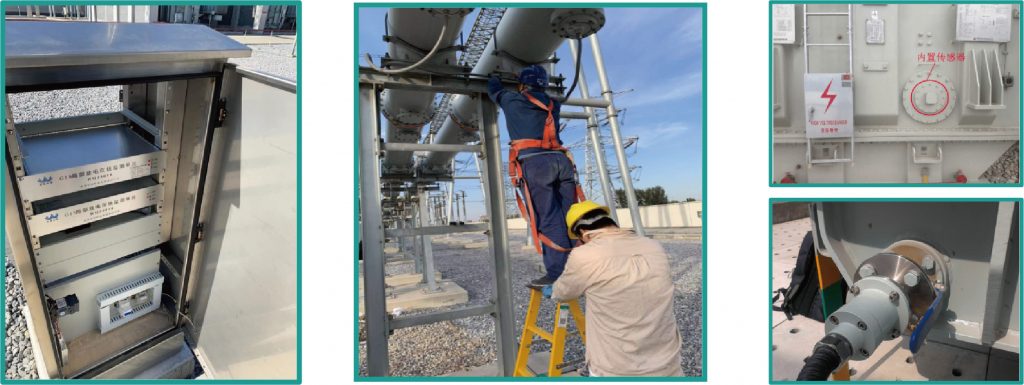

局放IED在线监测系统现场部署应用
局放IED在线监测系统现场部署应用

更多信息

  • 物联网集中器(接入节点)结构

    物联网集中器

    物联网集中器是与在线监测传感器通信的中继设备,具备无线LoRa、4G/5G、RS485、以太网、光纤等多种通讯方式。支持MQTT、HTTP、Modbu、IEC61850、IEC104等通信协议,能够按照标准协议将监测数据、局放异常、谱图等报警信号上传。物联网集中器同时具备数据采集、局放边缘计算和数据存储功能,可对监测数据进行处理,降低服务器的传输压力和处理压力本地实时处理,提高现场响应实时性。物联网集中器在掉线后可以继续正常工作,对现场进行局放数据监测存储计算,待网终恢复后可以将缓存的数据同步到…

  • 局部放电及温度检测装置架构

    局部放电及温度检测装置

    局部放电及温度检测装置架构 装置功能 局部放电及温度监测装置是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变等一次开关设备上,用于在线监测局部放电、指示相应电缆区段的短路和接地故障以及实时温度的一种在线监测装置。装置采用脉冲电流法的局放检测技术,监测灵敏度 更高,全面监测配电设备各种类型局部放电。该装置还集成了电缆头温度监测、高压带电指示及故障指示功能,集测量、分析、诊断为一体运用数字OLED显示界面,方便巡检人员判断配电设备的绝缘状况,及时处理存在的绝缘隐患,提高配电设备运行的 可靠性。同…

  • RFID无源无线温度在线监测系统架构

    RFID无源无线温度在线监测系统

    RFID无源无线温度在线监测系统架构 系统功能 该系统温度传感器采用将温度感知、通信、能量转换高度集成于RFID芯片内的测温技术,温度传感器通过射频(840–960MHZ)的电磁波获取能量,实现无需电源即可工作。适宜环网柜电缆头内部的温度监测,开关柜触头,电容器、电抗器等特殊无源传感器温度监测场景的应用。系统由阅读器、天线、温度传感器、温度显示仪表或嵌入式集中显示面板、DTU及 监控软件组成。 在信号发射周期内,阅读器通过天线向温度传感器发射射频信号;温度传感器自身无源,在接收到射频…

  • 低压台区在线监测系统架构

    低压台区在线监测系统

    系统功能 系统用于连续实时采集低压台区架空线路设备ABC三相局部放电信号和过电压信号。陶资绝缘子传感器安装在变压器高压进线端侧,用于耦合感知变压器内局放信号,传感器将采集到的监测数据以有线RS485方式上送至接入节点,将数据进行处理后通过无线或有线方式发送到服务端,管理人员可通过系统后台查看变压器运行状态,一旦监测到疑似局放信号,可根据告警信息及对应谱图判别局放严重程度和趋势,决定是否立刻开展运维检修工作。 主要监测设备 HMJ1010-WTX 陶瓷绝缘子传感器 1:应用对象:低压台区架空线路局…

  • 无线温度在线监测系统结构

    无线温度在线监测系统

    无线温度在线监测系统结构 系统功能 无线智能温度在线监测,可根据不用的场景搭配各种智能温度传感器,应用在各种温度监测需求的场景,如电力场景的如开关柜触头、电缆接头、变压器、母排电气连接点、输电线路线夹等,也可对各种工业设备、环境等实现实时在线监测,并将监测数据无线传输到智能网关或客户后台; 该系统集温度在线监测、数据采集、数据分析等功能于一体,传感器具备433MHZ、470MHZ、Lora 2.4G 各频段的无线通信及支持RS485、4G、Lora等通讯上传接口,便于组网,支持接人第三方系统。 …

  • 一键顺控刀闸状态双确认系统架构

    一键顺控刀闸状态双确认解决方案

    一键顺控刀闸状态双确认系统架构 系统功能 为推进“一键”顺控技术应用,保障现场改造工作安全规范开展,按照《国家电网公司电力安全工作规程(变电部分)》(Q/GDW1799.1-2013)“至少有两个非同样原理或非同源的指示同时发生对应变化,方可确认设备已操作到位”的规定,国网运检部组织编制了隔离开关分合闸位置“双确认”改造技术规范(试行)。根据技术规范中接收装置的功能、性能要求,我司 研发了隔离开关分合闸位置双确认接收装置(简称接收装置),代替人工现场核验,由系统自动核对操作前设备运行状态,精简操…
