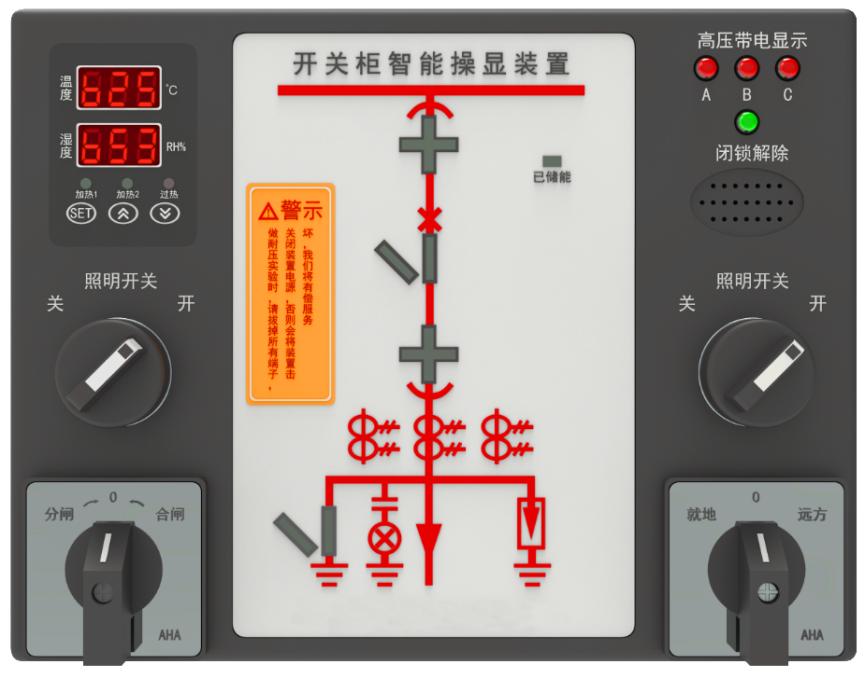

开关柜智能操显装置(数码管显示)
开关柜智能操显装置(数码管显示)

产品概述:

开关柜智能操显装置是根据当前高压系统开关柜技术发展而设计开发的一种新型的模块化、智能型的操作测量显示控制装置。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态;带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值,超高温报警并强制停止加热、智能语音防误提示、RS485通信接口等多种功能,简化了开关柜面板设计,美化了部局,完善了开关状态指示功能和安全性能。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

功能特点:

1 开关柜状态模拟显示

2 防误语音提示

3 分合闸操作功能

4 加热除湿及排风控制功能

5 高压带电显示及闭锁功能

主要参数:

装置技术参数

项目名称技术参数
使用环境环境温度-10℃~+55℃(正常工作),
环境湿度≤95%
大气压力80~110KPa
海拔高度≤2500米
工作电源电    源AC85~265V/DC90~370V
功    耗≤5W
隔离耐压2KV
电源跌落200ms
绝缘性能 抗电强度外壳与端子之间大于AC2000V
绝缘性能外壳与端子之间大于100ΜΩ
抗 震 性10~55~10Hz 2g  1min
抗 干 扰符合GB/T17626.8-1998标准
环境温湿度测量温度测量范围0℃~+99℃,±1℃
湿度测量范围5~99%RH,±5%RH
数据保存时间响应时间≤4s
保存时间≥10年
安装方式嵌入式安装
