项目详情:

萍乡供电公司110kV羊狮慕变电站和坊楼变电站加装智能三合一传感器26台对35kV开关柜进行局部放电进行监测。

35kV高压柜局放监测

35kV高压柜局放监测
35kV高压柜局放监测

监测数据:

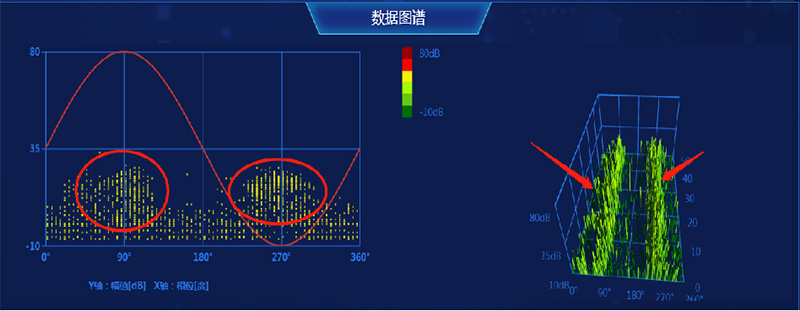

坊楼变电站35kV坊六线321开关和坊湖线(临)311开关发出报警信号,由图谱可以看出,超声波(AA)检测图谱90°与270°相位处,存在两列连续脉冲信号,呈180°相位特性,幅值分别为30dB和33dB,经现场确认为沿面放电。

坊楼变电站35kV坊六线321开关放电报警图谱

坊楼变电站35kV坊六线321开关放电报警图谱
坊楼变电站35kV坊六线321开关放电报警图谱

坊楼变电站35kV坊湖线(临)311开关放电报警图谱

坊楼变电站35kV坊湖线(临)311开关放电报警图谱
坊楼变电站35kV坊湖线(临)311开关放电报警图谱
