应用案例:

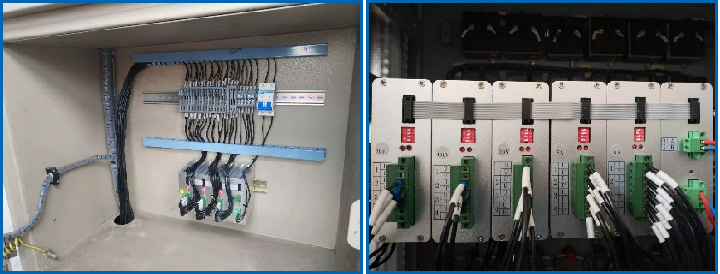

高压电容器在线监测系统现场应用
高压电容器在线监测系统现场应用

监测设备:

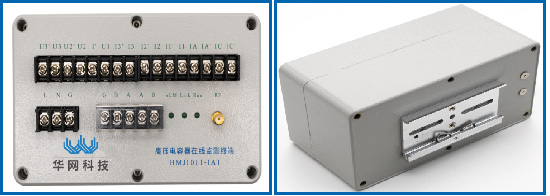

HMJ1011-IA1 高压电容器监测终端实物图

HMJ1011-IA1  高压电容器监测终端实物图
HMJ1011-IA1 高压电容器监测终端实物图

安装方式:

高压电容器监测终端保护方式分别为开口三角、差压保护、桥差保护,根据不同的保护方式接线也不同。如下图所示三种不同的保护方式的接线配置。

技术参数:

产品类型项目名称技术参数
高压电容器监测终端不平衡电压0.2~10V±0.2%
三相电压2~10kV±0.2%
电容器电流30~200A±0.2%
电容量15~50µF±0.5%

更多信息

  • 新疆750kV乌北变电站局放在线监测

    新疆750kV乌北变电站局放在线监测

    项目详情: 安装的站点:国网新疆750kV乌北变电站 项目于2021年在新疆开始实施,对新疆750kV变电站的所有的断路器和GIS进行安装,都取得很不错的成果。 断路器局放特高频在线监测 局部放电会产生特高频电磁波,内置传感器通过天线接收这些信号,并将其转换为电信号,经过放大、滤波等处理后,传输到监测系统进行分析,判断是否存在局部放电及其严重程度。内置特高频传感器在电力系统中对保障断路器安全运行具有重要作用,能够有效预防设备故障,提高系统可靠性。 新疆传感器的型号  乌北站采用内置特高…

  • 杆塔全景照片

    江西上饶配网架空线路超声波局放巡检案例

    配网架空线绝缘缺陷的麻烦在于”线太长、点太多”——杆上变压器、柱上开关、隔离开关、跌落式熔断器、避雷器、绝缘子、电缆头,每一基杆塔上都是一堆潜在放电点。人工目视巡检看得到烧伤痕迹时,缺陷往往已经发展了很久。 我们受江西某供电分公司邀请,对辖区部分配网架空线路开展超声波局放带电巡检。这次作业的数据可以给行业一个参考: 指标 数据 巡检耗时 约 7 小时 检测架空线路 约 889 基杆塔 检测配电开关 约 76 个 检测配电变压器 约 23 个 发现缺陷 3 处(均为一般缺陷…

  • 开关柜安装智能特高频传感器

    110kV变电站局放在线监测项目

    应用地点: 福建某110kV变电站 项目情况: 本项目共安装传感器154台,接入节点23台,其中智能特高频传感器38台,安装于110kV变电站GIS设备区域和10kV开关柜区域,智能三合一传感器113台,安装于环网柜间隔,智能高频电流传感器3台,安装于海缆GIS终端处。 现场部署: 海缆安装智能高频电流传感器 开关柜安装智能特高频传感器 集中器的安装 环网柜安装三合一智能传感器

  • 天津某110kV变电站GIS缺陷

    天津某110kV变电站GIS缺陷

    2020年6月8日对天津某110kV变电站主变、GIS、10kV/35kV高压电缆和开关柜进行带电检测。 检测图谱存在明显的100Hz相位相关性,存在异常相位分布特征。建议间隔一段时间对该设备进行复测,观察异常信号变化、发展趋势,必要时对该气室SF6气体组份进行检测。

  • 江西220kV变电站局放测温项目

    江西220kV变电站局放测温项目

    一、项目背景 随着电网运行负荷不断提升,对高压设备运行状态实时监测提出了更高要求。江西某220kV变电站为提升电气设备运维智能化水平,进一步防范局部放电及温升故障,特引入珠海华网科技局放及温度在线监测系统,对关键节点实施智能化监控,为电站安全稳定运行提供有力保障。 二:项目安装过程 1:开关柜无线测温局放融合装置 开关柜无线测温局放融合装置是一种集温度监测与局部放电监测于一体的智能监测设备,该装置通过无线方式实时监控电缆接头、母排等关键部位的温度及绝缘状态,具备提前预警、电力运维智能化、安装便捷…

  • 避雷器局放在线监测系统现场应用

    避雷器局放在线监测系统现场应用

    应用案例: 主要监测设备: HMJ1011-WBQ 智能避雷器电流数字远传表计 技术参数: 产品类型 项目名称 技术参数   智能避雷器电流数字远传表计   全电流测量精度 100µA~5mA 全电流测量分辨率 1μA 全电流测量准确度 ±(采样值*2%+5μA) 阻性电流测量精度 10µA~2mA 阻性电流测量分辨率 1μA 阻性电流测量准确度 ±(采样值*5%+2μA) 通信方式 LoRa 通信频段 470MHz/2.4GHz 通信最大发射功率 &lt…
