应用案例:

避雷器局放在线监测系统现场应用

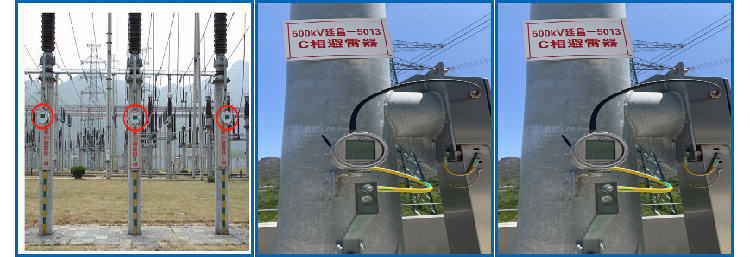

避雷器局放在线监测系统现场应用

主要监测设备:

HMJ1011-WBQ 智能避雷器电流数字远传表计

HMJ1011-WBQ 智能避雷器电流数字远传表计
HMJ1011-WBQ 智能避雷器电流数字远传表计

技术参数:

产品类型项目名称技术参数
  智能避雷器电流数字远传表计  全电流测量精度100µA~5mA
全电流测量分辨率1μA
全电流测量准确度±(采样值*2%+5μA)
阻性电流测量精度10µA~2mA
阻性电流测量分辨率1μA
阻性电流测量准确度±(采样值*5%+2μA)
通信方式LoRa
通信频段470MHz/2.4GHz
通信最大发射功率<10mw
通讯协议《输变电设备物联网节点设备无线组网协议》《输变电设备物联网微功率无线网通信协议》
数据传输协议《输变电设备物联网传感器数据规范》

安装方式:

通常安装于变电站内ABC三相避雷器下方支柱上,将传感器固定支架上,避雷器接地线接至传感器高压端,传感器接地端经接地线引入大地。

更多信息

  • 江西某110kV变电站局放监测案例

    江西某110kV变电站

    江西某供电公司110kV和某变电站加装智能三合一传感器26台对35kV开关柜进行局部放电进行监测。 监测数据 2021年03月21日,江西某变电站35kV某线321开关和311开关发出报警信号,由图谱可以看出,超声波(AA)检测图谱90°与270°相位处,存在两列连续脉冲信号,呈180°相位特性,幅值分别为30dB和33dB,经现场确认为沿面放电. 江西某变电站35kV某线321开关放电报警图谱 江西某变电站35kV某线311开关放电报警图谱

  • 35kV高压柜局放监测

    江西萍乡110kV变电站局放监测案例

    项目详情: 萍乡供电公司110kV羊狮慕变电站和坊楼变电站加装智能三合一传感器26台对35kV开关柜进行局部放电进行监测。 35kV高压柜局放监测 监测数据: 坊楼变电站35kV坊六线321开关和坊湖线(临)311开关发出报警信号,由图谱可以看出,超声波(AA)检测图谱90°与270°相位处,存在两列连续脉冲信号,呈180°相位特性,幅值分别为30dB和33dB,经现场确认为沿面放电。 坊楼变电站35kV坊六线321开关放电报警图谱 坊楼变电站35kV坊湖线(临)311开关放电报警图谱

  • 新疆750kV乌北变电站局放在线监测

    新疆750kV乌北变电站局放在线监测

    项目详情: 安装的站点:国网新疆750kV乌北变电站 项目于2021年在新疆开始实施,对新疆750kV变电站的所有的断路器和GIS进行安装,都取得很不错的成果。 断路器局放特高频在线监测 局部放电会产生特高频电磁波,内置传感器通过天线接收这些信号,并将其转换为电信号,经过放大、滤波等处理后,传输到监测系统进行分析,判断是否存在局部放电及其严重程度。内置特高频传感器在电力系统中对保障断路器安全运行具有重要作用,能够有效预防设备故障,提高系统可靠性。 新疆传感器的型号  乌北站采用内置特高频传感器,…

  • 江苏城南河220kV供电局局放监测案例

    江苏城南河220kV供电局局放监测案例

    项目详情: 我司在江苏供电局共安装各类局放传感器2000多个,其中江苏城南河220kV变电站使用特高频传感器和三合一传感器对局部放电进行监测。 GIS和高压柜局放监测 220kV GIS特高频传感器监测到局放信号 经人工现带电场监测,定位放电源位于备用4间隔副母处

  • 河北定州电厂220kV升压站---高频电流谱图

    河北定州电厂220kV升压站局放监测案例

    项目详情: 该项目共安装了一台集中器,三个高频电流传感器。2020年12月12日高频电流检测结果异常,在谱图检测模式中存在明显的相位聚集,符合典型局放信号的特征。 高频电流谱图

  • 国网江西某配网架空线局放

    国网江西某配网架空线局放

    2019年6月5日对国网江西某供电局10kV某线路01杆进行带电检测,发现超声异常。
