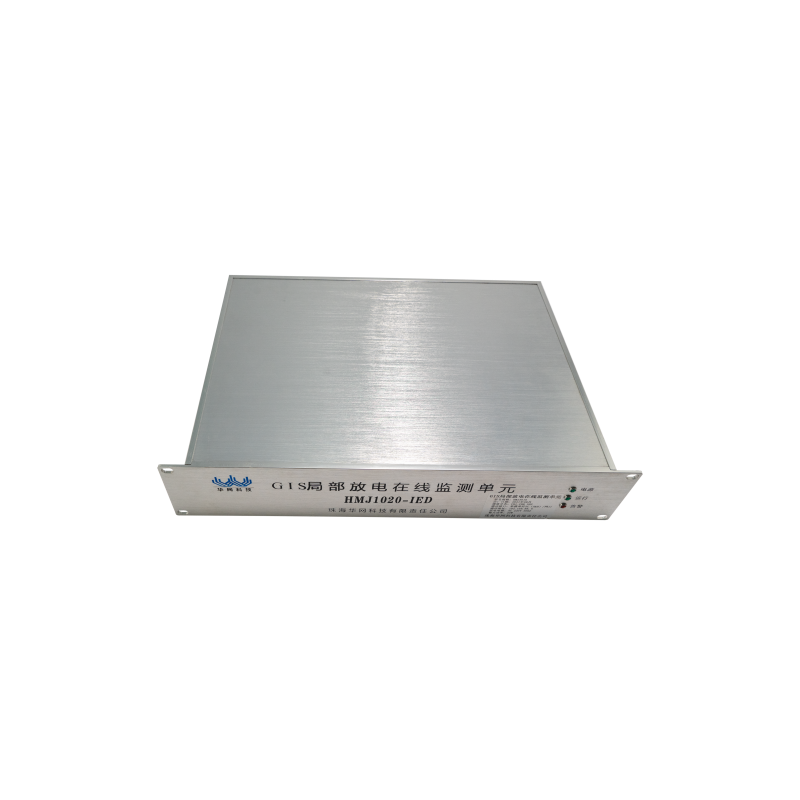

    局放IED在线监测单元

  • 局放IED在线监测单元

    局放IED在线监测单元

  • 局放IED在线监测单元

    局放IED在线监测单元

规格型号:

HMJ1020-IED

产品概述:

局放IED在线监测系统利用特高频法研究GIS变压器设备局部放电,克服了传统监测方法测量频率低、频带窄的缺点。

本系统可在高电压、高低温、强电磁干扰等恶劣环境中稳定运行,通过传感器外置接口采用同轴电缆局放IED进行通信。

局放IED机柜到主控室的服务器通常通过光纤连接,服务器端安装的后台系统软件对局部放电数据进行接入、解析、诊断和显示。及时掌握GIS变压器设备在运行中的健康状况,并进行有针对性的运维检修策略,能有效提升设备整体的供电可靠性。

功能特点:

1.高灵敏度与精确检测:

可检测到微弱的局部放电信号,捕捉早期绝缘缺陷。

2.强抗干扰能力:

采用金属屏蔽外壳和滤波电路,抑制现场电磁干扰;通过小波变换、频谱分析等技术分离噪声与真实放电信号。

3.实时性与连续性:

支持7×24小时连续监测,无需停电即可获取数据,即时推送报警信息至运维平台。

4.高兼容性与通信能力:

支持IEC 61850、Modbus、MQTT、HTTP等通信协议,无缝接入变电站自动化系统;数据可上传至云平台,支持远程监控和跨站点数据分析;提供以太网、光纤、无线(4G/5G)等多种通信接口,适应不同场景需求。

主要参数:

项目名称技术参数
监测带宽300~1500MHz
测量范围-80~-20dBm
测量精度0.1dB
监测灵敏度-80dbm
监测通道4~16路
同步扫描通道全部通道
采样率≥100MHz
刷新率≤ 1s
采样模式24h 不间断
放电类型识别5 种以上典型放电类型
监测内容放电幅值(Q)、相位(Φ)、次数(N)、)
放电率
同步信号供电电源或其他

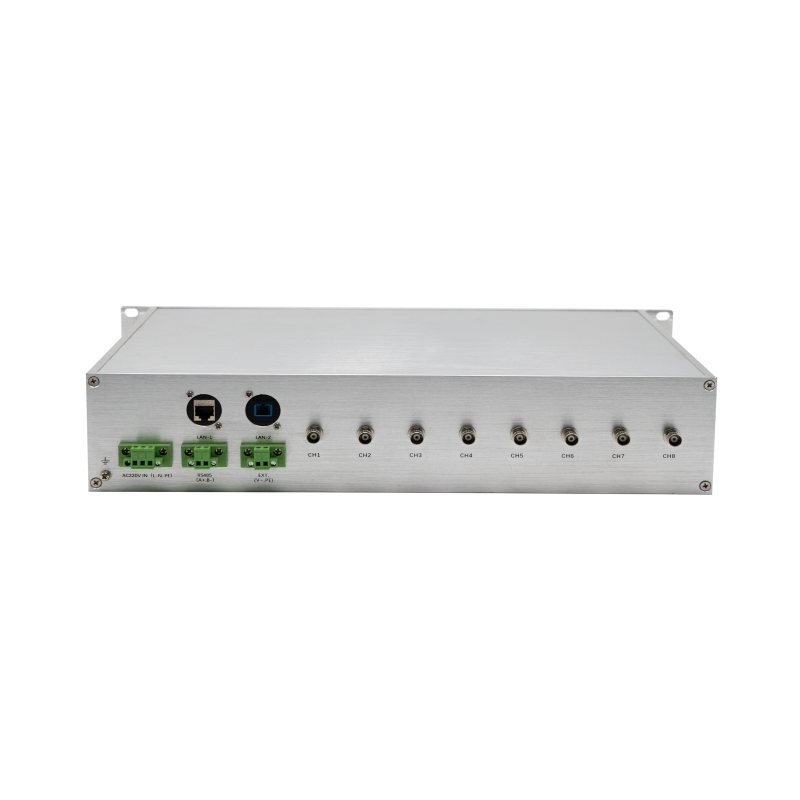

信号输入接口N 型射频端子
通讯接口RJ45、光纤SC或 ST
通信协议MQTT、HTTP、Modbus、EC61850等
适用电压等级全电压等级
