华网科技在江苏供电局共安装各类局放传感器2000多个，其中江苏某220kV变电站使用特高频传感器和三合一传感器对局部放电进行监测。

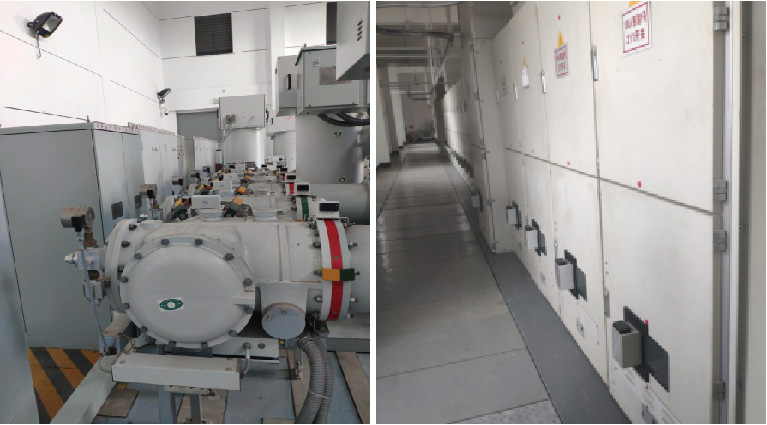

GIS和高压柜局放监测

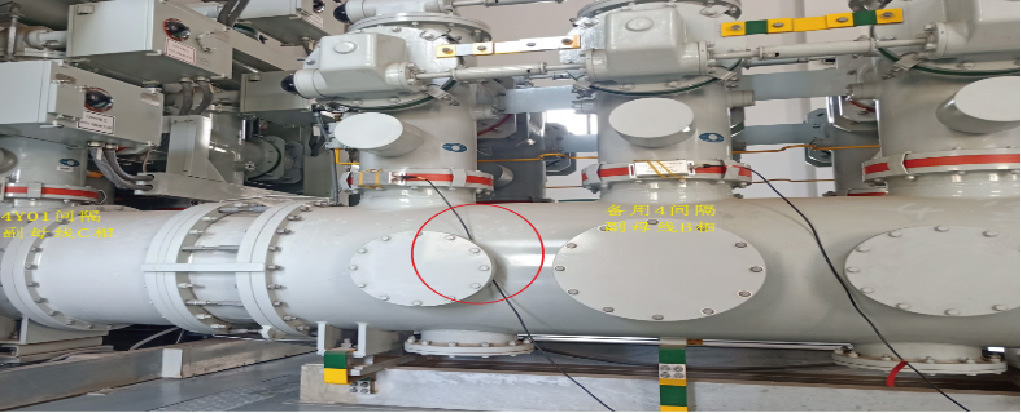

经人工现带电场监测，定位放电源位于备用4间隔副母处

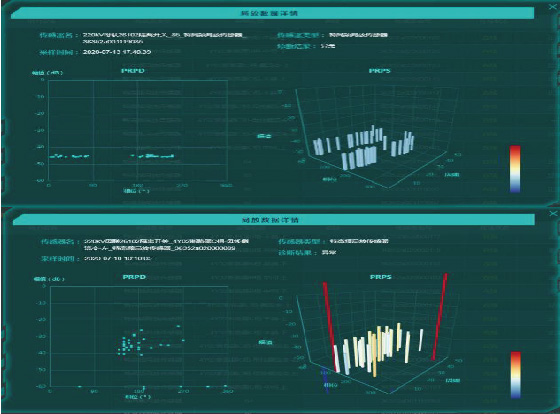

220kV GIS特高频传感器监测到局放信号
更多信息
-
低压台区局放在线监测系统应用
系统应用案例： 主要监测设备： HMJ1010-WTX 陶瓷绝缘子传感器 安装方式： 将三相陶瓷绝缘子传感器布置在避雷器与变压器高压套管之间，增加一根扁铁固定陶瓷绝缘子传感器。传感器高压端引线利用线夹与避雷器顶端引线连接，二次引线沿扁铁引下，沿横担走线，安装示意图见现场应用示例。 技术参数： 产品类型 项目名称 技术参数 陶瓷绝缘子传感器 适用陶瓷电容器范围 50~1000pF 频率检测范围 500kHz～30MHz 幅值测量范围 0～67dB 幅值线性度误差 ≤ ±15%（动态范围…
-
江西某110kV变电站
江西某供电公司110kV和某变电站加装智能三合一传感器26台对35kV开关柜进行局部放电进行监测。 监测数据 2021年03月21日，江西某变电站35kV某线321开关和311开关发出报警信号，由图谱可以看出，超声波(AA)检测图谱90°与270°相位处，存在两列连续脉冲信号，呈180°相位特性，幅值分别为30dB和33dB，经现场确认为沿面放电. 江西某变电站35kV某线321开关放电报警图谱 江西某变电站35kV某线311开关放电报警图谱
-
河北定州电厂220kV升压站局放监测案例
项目详情： 该项目共安装了一台集中器，三个高频电流传感器。2020年12月12日高频电流检测结果异常，在谱图检测模式中存在明显的相位聚集，符合典型局放信号的特征。 高频电流谱图
-
云南临沧10kV环网柜高压带电局放监测案例
项目详情： 云南临沧供电局使用高压带电显局放终端对10kV中置柜、环网柜高压带电显示器耦合到的高频脉冲电流信号进行监测。 监测到10kV大朝山线047断路器存在悬浮放电
-
江西上饶国网配网架空线局放带电
项目详情： 国网江西上饶供电局10kV秀水园线洪华钢厂支线石皮村次支01杆进行带电检测，发现超声异常。 异常超声波局放信号： 停电检查时发现，发现电缆仓内电缆接线排与伞裙距离过近引起局部放电
-
高压电容器在线监测系统现场应用
应用案例： 监测设备： HMJ1011-IA1 高压电容器监测终端实物图 安装方式： 高压电容器监测终端保护方式分别为开口三角、差压保护、桥差保护，根据不同的保护方式接线也不同。如下图所示三种不同的保护方式的接线配置。 技术参数： 产品类型 项目名称 技术参数 高压电容器监测终端 不平衡电压 0.2~10V ±0.2% 三相电压 2~10kV ±0.2% 电容器电流 30~200A ±0.2% 电容量 15~50µF ±0.5%
