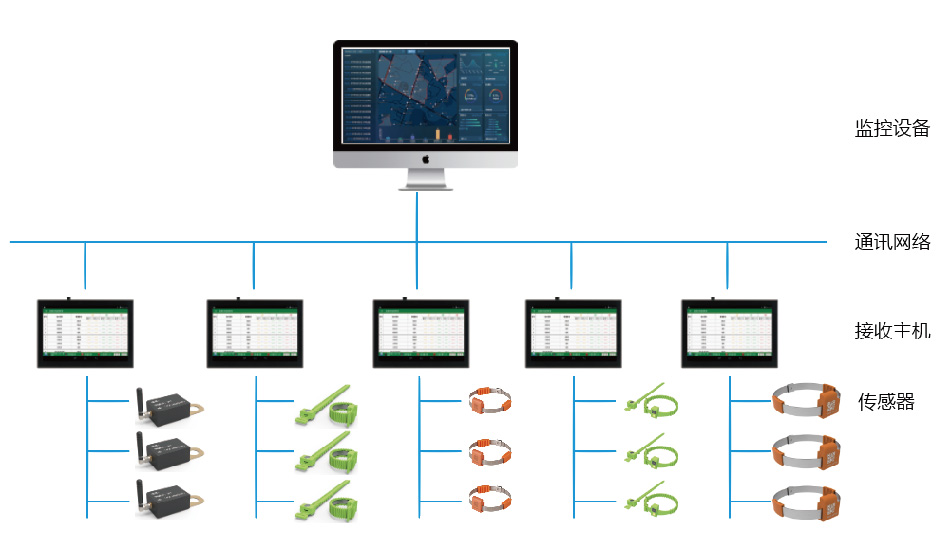

无线温度在线监测系统结构

无线温度在线监测系统结构
无线温度在线监测系统结构

系统功能

无线智能温度在线监测,可根据不用的场景搭配各种智能温度传感器,应用在各种温度监测需求的场景,如电力场景的如开关柜触头、电缆接头、变压器、母排电气连接点、输电线路线夹等,也可对各种工业设备、环境等实现实时在线监测,并将监测数据无线传输到智能网关或客户后台;

该系统集温度在线监测、数据采集、数据分析等功能于一体,传感器具备433MHZ、470MHZ、Lora 2.4G 各频段的无线通信及支持RS485、4G、Lora等通讯上传接口,便于组网,支持接人第三方系统。

系统特点

1)本系统具备“无线传输”的特点,通信组网便捷灵活。传感器具备各种无线传输频段如433MHZ;470MHZ;2.4G;915MHZ等,传感器可将监测数据通过天线将数据上送接收主机或智能网关。

2)本系统的各种各智能温度传感器,视场景需求,无需电源即可工作(也可以有源方式工作视乎温度监测对象及场景特征)

3)无线传感器测量温度范围广,依据不同种类温度范围涵盖(-40℃~160℃),精度高,±1℃),部分传 感器可耐受超220℃高温不坏。

4)本系统提供由后台软件、测温主机、智能传感器构成的系统方案,实现温度在线监测、预警及显示功能于一体综合解决方案。也可根据用户需求进行就地智能温度监测,或云平台等监测需求。

主要的无线温度传感器

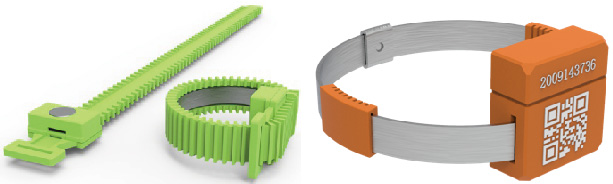

绑扎式 无源/有源 无线温度传感器

绑扎式 无源 有源 无线温度传感器
绑扎式 无源 有源 无线温度传感器

温度测量范围:-25℃~+125℃

无线频率:433MHz、2.4G

无线传输距离:≤150米(空旷距离)

工作电源:有源/无源(电流感应取电)

安装方式:捆绑式

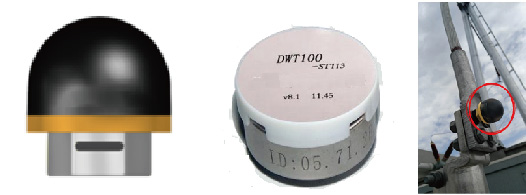

螺帽式 无源/有源 无线温度传感器

螺帽式 无源 有源 无线温度传感器
螺帽式 无源 有源 无线温度传感器

温度测量范围:-25℃~+125℃

无线频率:433MHZ、2.4G

无线传输距离:≤150米(空旷距离)

工作电源:有源/无源(电场感应取电)

安装方式:捆绑式

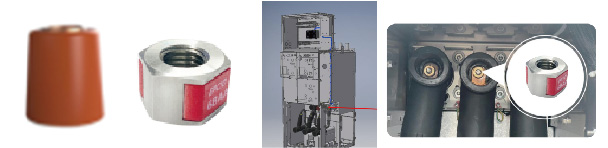

无源无线温度传感器

无源无线温度传感器
无源无线温度传感器

温度测量范围:-40℃~+150°C

无线频率:RFID 超高频(840-960MHZ)

无线传输距离:≤3米

工作电源:无源(电磁波 天线赋能)

安装方式:螺母固定

低压有源/无源 无线温度传感器

低压有源 无源 无线温度传感器
低压有源 无源 无线温度传感器

温度测量范围:-25℃℃~+125°C

无线频率:433MHZ

无线传输距商:≤150米

工作电源:有源/无源(电流感应取电)

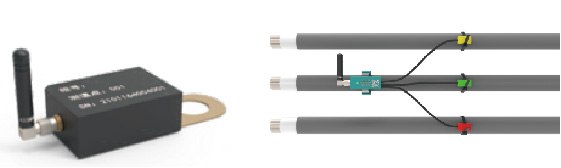

适用场合:低压开关柜

更多信息

  • 高压电容器在线监测系统结构

    高压电容器在线监测系统

    高压电容器在线监测系统结构 系统功能 系统用于连续实时采集高压电容器的电压电流值,记录电容器的状态变化情况。高压电容器监测终端将采集到的监测数据以有线RS485方式上送至接入节点,将数据进行处理后通过无线或有线方式发送到服务端,通过神经网络结构深度学习算法设计诊断模型,实现单元击穿类型识别和故障诊断,管理人员可通过系统后台查看电容器设备的运行状态。 主要监测设备 HMJ1011-IA1 高压电容器监测终端 应用对象:高压电容器在线监测 通信方式:RS485 安装方式:高压电容器监测终端保护方式分…

  • RFID无源无线温度在线监测系统架构

    RFID无源无线温度在线监测系统

    RFID无源无线温度在线监测系统架构 系统功能 该系统温度传感器采用将温度感知、通信、能量转换高度集成于RFID芯片内的测温技术,温度传感器通过射频(840–960MHZ)的电磁波获取能量,实现无需电源即可工作。适宜环网柜电缆头内部的温度监测,开关柜触头,电容器、电抗器等特殊无源传感器温度监测场景的应用。系统由阅读器、天线、温度传感器、温度显示仪表或嵌入式集中显示面板、DTU及 监控软件组成。 在信号发射周期内,阅读器通过天线向温度传感器发射射频信号;温度传感器自身无源,在接收到射频…

  • 物联网集中器(接入节点)结构

    物联网集中器

    物联网集中器是与在线监测传感器通信的中继设备,具备无线LoRa、4G/5G、RS485、以太网、光纤等多种通讯方式。支持MQTT、HTTP、Modbu、IEC61850、IEC104等通信协议,能够按照标准协议将监测数据、局放异常、谱图等报警信号上传。物联网集中器同时具备数据采集、局放边缘计算和数据存储功能,可对监测数据进行处理,降低服务器的传输压力和处理压力本地实时处理,提高现场响应实时性。物联网集中器在掉线后可以继续正常工作,对现场进行局放数据监测存储计算,待网终恢复后可以将缓存的数据同步到…

  • 局部放电及温度检测装置架构

    局部放电及温度检测装置

    局部放电及温度检测装置架构 装置功能 局部放电及温度监测装置是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变等一次开关设备上,用于在线监测局部放电、指示相应电缆区段的短路和接地故障以及实时温度的一种在线监测装置。装置采用脉冲电流法的局放检测技术,监测灵敏度 更高,全面监测配电设备各种类型局部放电。该装置还集成了电缆头温度监测、高压带电指示及故障指示功能,集测量、分析、诊断为一体运用数字OLED显示界面,方便巡检人员判断配电设备的绝缘状况,及时处理存在的绝缘隐患,提高配电设备运行的 可靠性。同…

  • 局放IED在线监测系统架构

    局放IED在线监测系统

    局放IED在线监测系统架构 系统功能 局放IED在线监测系统利用特高频法研究G1S和变压器设备局部放电,克服了传统监测方法测量频率低、频带窄的缺点。本系统可在高电压、高低温、强电磁干扰等恶劣环境中稳定运行,通过传感器外置接口采用同轴电缆与局放IED进行通信。局放IED机柜到主控室的服务器通常通过光纤连接,服务器端安装的后台系统软件对局部放电数据进行接入、解析、诊断和显示。及时掌握GIS和变压器设备在运行中的健康状况,并进行有针对性的运维检修策略,能有效提升设备整体的供电可靠性。 主要监测设备 H…

  • 避雷器在线监测系统架构图

    避雷器在线监测系统

    系统功能 ●系统针对避雷器工作时全电流、阻性电流进行检测,可灵敏的反应避雷器的绝缘缺陷,采用智能避雷器电流数字远传表计或监测仪实现对避雷器全电流、阻性电流及雷击次数的信息采集,通过无线LoRa/ 4G/ RS485等通讯方式把监测数据发送至接入节点,将数据进行处理后通过无线或有线方式上传到智能诊断系统,实现对避雷器运行状态的监测及诊断。 ●根据不同的应用场景,如变电站、输电线路、开关柜等,会适配相应类型的避雷器在线监测装置(不同场景应用如下)。 一、 变电站避雷器在线监测 系统特点 1…
