局放传感器（Partial Discharge Sensor）是一种专用于监测电力设备内部局部放电现象的高精度传感器。局部放电（Partial Discharge，简称PD）是电力设备运行中常见的一种放电现象，通常发生在绝缘材料的局部区域。它是电力设备绝缘老化、缺陷、破损等问题的早期信号，及时监测和定位局放现象对于保障电力设备的安全运行至关重要。

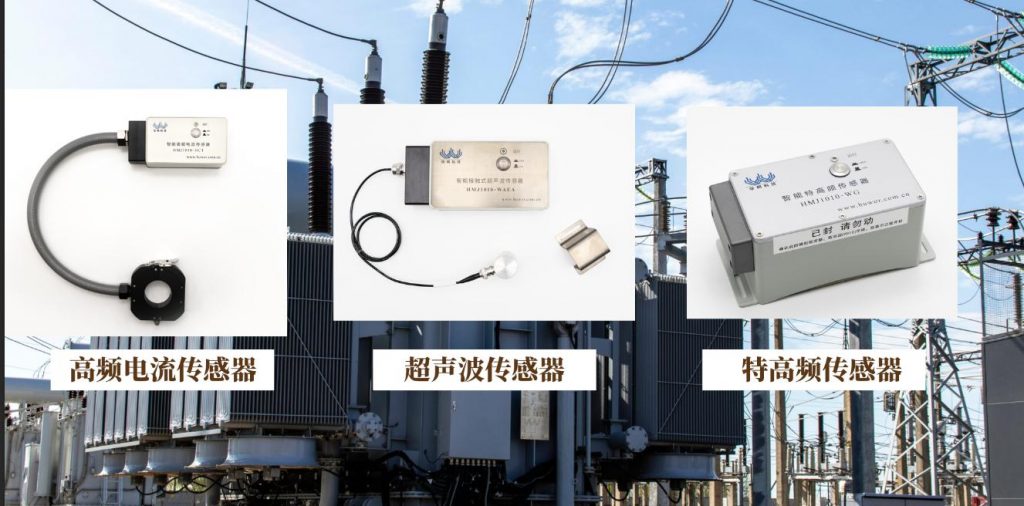

局放传感器的工作原理
局放传感器通过高频电流、超声波、特高频等多种监测方法捕捉和分析电力设备运行中的局部放电信号。不同类型的局放传感器会根据应用需求，采用不同的监测技术。常见的局放传感器包括：高频电流传感器、超声波传感器、特高频传感器等。
- 高频电流传感器：通过捕捉设备内部放电产生的高频电流信号，检测电力设备绝缘缺陷。
- 超声波传感器：通过捕捉局部放电产生的超声波信号，分析设备的运行状态。
- 特高频传感器：检测设备放电过程中产生的特高频电磁波，能够在较远距离捕捉信号。

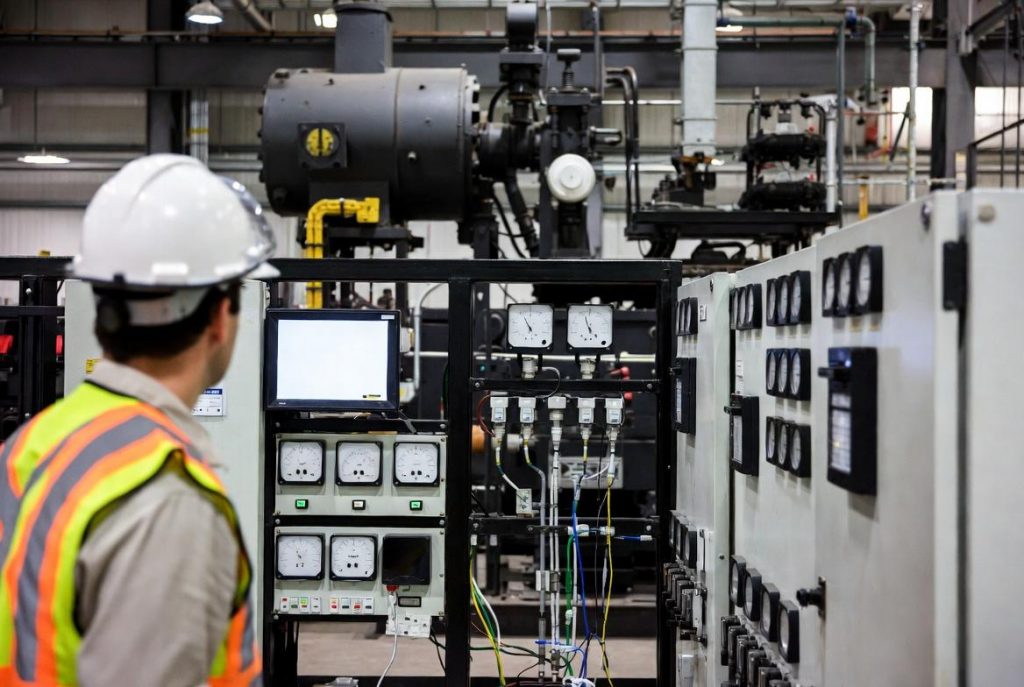

局放传感器的作用
- 提高电力设备的安全性
局部放电是电气设备出现故障的预兆，若未能及时发现并处理，可能会导致设备停运、故障甚至损毁。局放传感器可以帮助用户实时监测电力设备的状态，提前预警潜在的风险，确保设备安全运行。 - 延长设备使用寿命
通过定期监测局部放电现象，能够有效发现设备内部的隐患，及时采取维修或替换措施，从而延长设备的使用寿命。定期监测可以避免设备发生重大故障，减少突发性停运风险。 - 提高电力系统的稳定性
电力系统的稳定性对于经济社会的正常运转至关重要。局放传感器通过实时监测电力设备运行状态，帮助电力公司及时发现问题并进行调整，保障电力系统的稳定性。 - 支持远程监控与智能运维
现代局放传感器通常配备远程监控功能，用户可以通过监控平台实时查看设备状态，进行数据分析。这为电力设备的智能运维提供了重要支持，提升了管理效率。

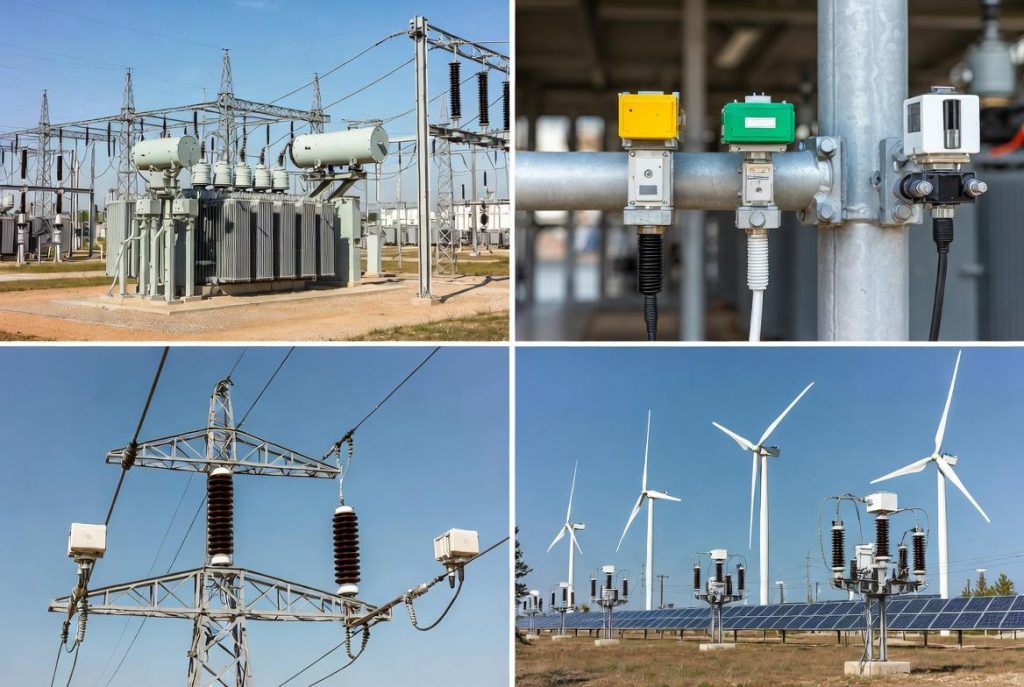

局放传感器的应用领域
- 变电站与配电系统
在变电站与配电系统中，局放传感器主要用于监测高压设备（如变压器、开关柜、断路器等）的运行状态，及时发现设备内部的放电现象。 - 电力线路
局放传感器在电力线路中的应用，能够检测输电线路上的局部放电现象，确保电力输送过程的安全性与稳定性。 - 风力发电与光伏电站
在风力发电与光伏电站中，局放传感器能够监测设备的电气状态，及时发现潜在风险，保障电力设备的高效运行。
总结
局放传感器是电力设备监测中不可或缺的技术工具，其应用不仅可以提高电力设备的安全性，还能够有效延长设备的使用寿命，提升电力系统的稳定性。随着智能化和自动化技术的发展，局放传感器将在电力行业中发挥越来越重要的作用。
