在高压电力系统中，绝缘老化、局部缺陷等问题往往潜伏多年，一旦发展成绝缘击穿，不仅造成设备损坏，还可能引发大范围停电。为了提前识别这些隐患，运维人员越来越多地采用超高频局放传感器来进行在线监测和预警。
一、什么是超高频局放检测？

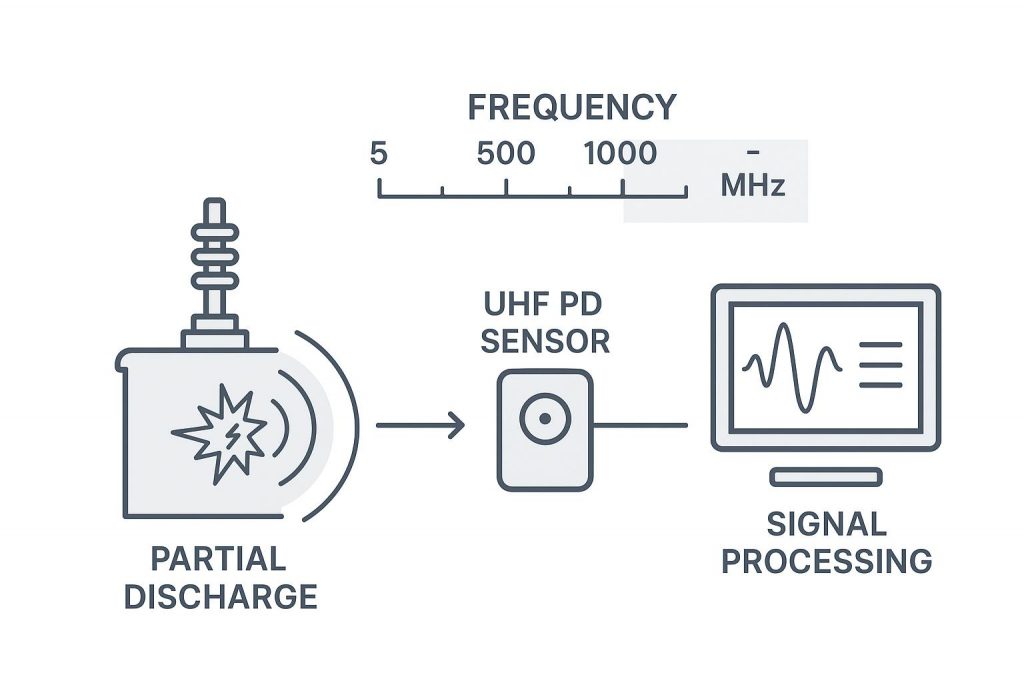

局部放电是电力设备绝缘劣化的重要信号，其产生的电磁波频率分布很宽，其中300MHz~1500MHz 的超高频段噪声较少、背景干扰低，非常适合用于在线监测。
超高频局放传感器正是基于这一原理，将局放产生的高频电磁信号转化为可分析的电信号，并通过后端系统进行处理、识别和判断。
二、技术亮点

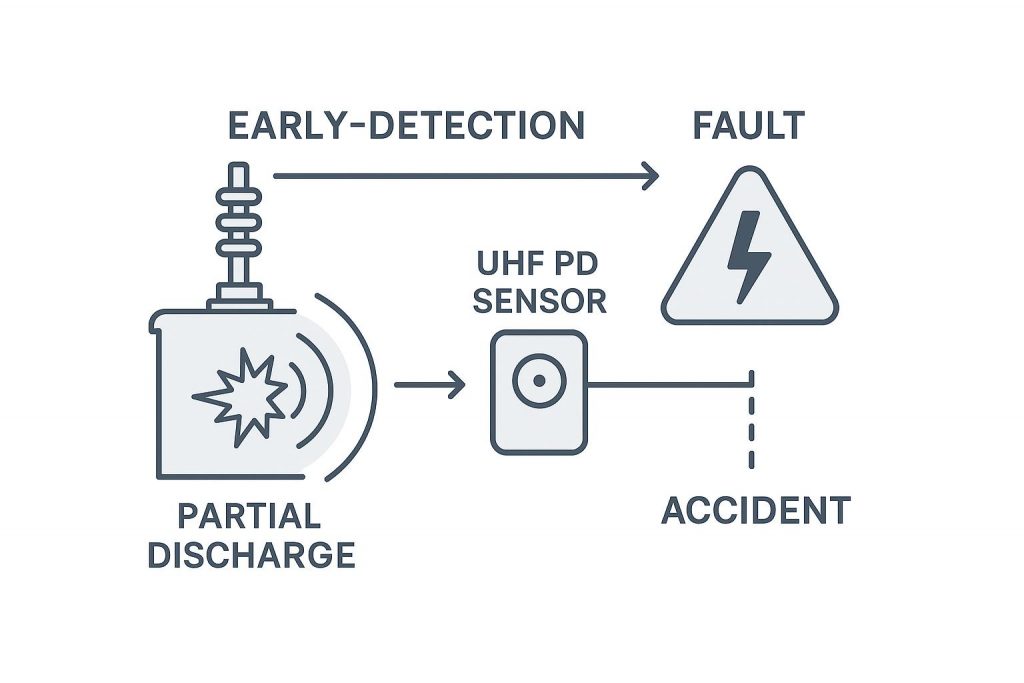

1、捕捉早期缺陷
传感器在微弱信号检测方面表现出色，能够在绝缘损伤尚未严重时捕获异常信号，避免事故发展到不可控的阶段。
2、丰富的信号细节
由于工作频段高，信号信息量更大，可用于分析放电的形态、位置以及可能的发展趋势。
3、现场适应性强
配合滤波和屏蔽设计，能有效抑制来自无线通信、站内开关操作等外部干扰，保证数据的稳定性与可重复性。
4、数据驱动的智能诊断
与智能分析模块配合，可实现自动识别局放特征并生成报警记录，让运维决策更加及时和精准。
三、核心参数参考
- 工作频率：300~1500MHz
- 检测范围：-80～-10dBm
- 动态范围：≥40dB
- 信号接口：LoRa无线或RS485有线通讯
- 供电方式：内置锂电池（无线）或DC24V（有线）
- 环境适应：-40℃~+85℃，湿度5%~95%RH
四、典型应用领域

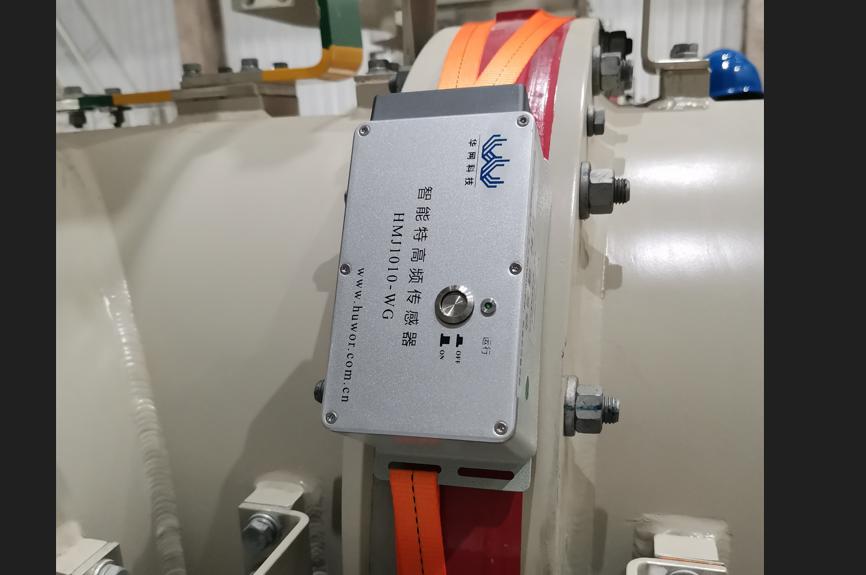

- GIS设备：监测内部绝缘结构状态，捕捉放电信号。
- 开关柜：运行中定位潜在绝缘缺陷，减少停电风险。
- 高压电缆系统：与高频电流传感器联合，实现全程跟踪。
- 变电站综合监控：与局放监测平台联动，实现一体化管理。
五、为什么值得关注
与传统巡检相比，超高频局放传感器提供的是实时、非接触式的监测方式，且无需停电，大幅提高了电力运维的效率和安全性。随着智能电网建设的深入，这类传感器在电力行业的覆盖率还将不断提升。
