一、引言
变压器与气体绝缘开关设备（GIS）是电力系统中至关重要的核心设备。它们长期处于高电压、高负荷的运行环境，容易受到热应力、机械应力、电应力及环境因素的影响，导致绝缘逐渐老化和故障隐患。其中，局部放电（Partial Discharge, PD） 被公认为电气设备绝缘劣化的“前兆信号”，一旦长期发展，就可能引发严重事故甚至停电。
因此，如何对变压器和GIS进行局部放电检测，及时发现并定位隐患，已经成为电力行业预防性检修和智能运维的关键课题。
二、局部放电检测的主要方法
随着检测技术的发展，国内外学者和电力公司已经提出了多种局放检测与定位方法。常见的技术路线包括：

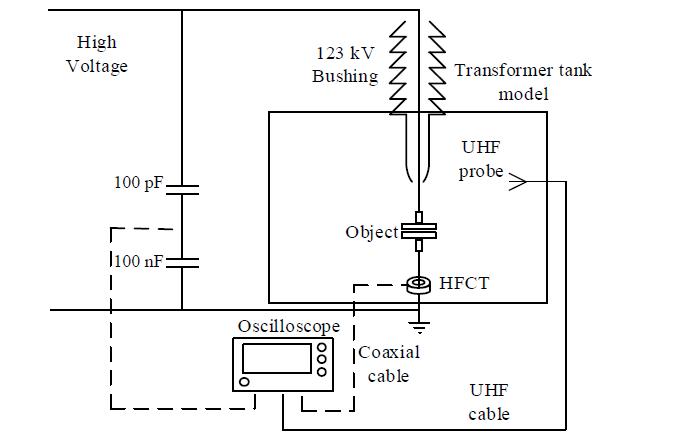

1. 电磁波检测（UHF、TEV）
UHF（超高频法）：利用UHF天线或传感器采集局放产生的电磁辐射信号，具有灵敏度高、抗干扰强、定位精度高的优点，目前已成为主流方法。
TEV（暂态地电压法）：通过测量设备表面辐射出的高频暂态信号来判断局放活动，属于非侵入式检测，适合在线监测。

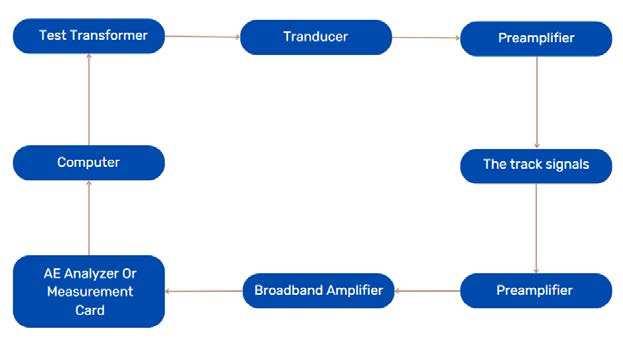

2. 声学检测（超声波法）
局放在绝缘介质中会产生冲击波或超声波，借助超声波传感器可实现对局放位置的判断。该方法抗电磁干扰能力强，适合GIS和油浸式变压器的应用。

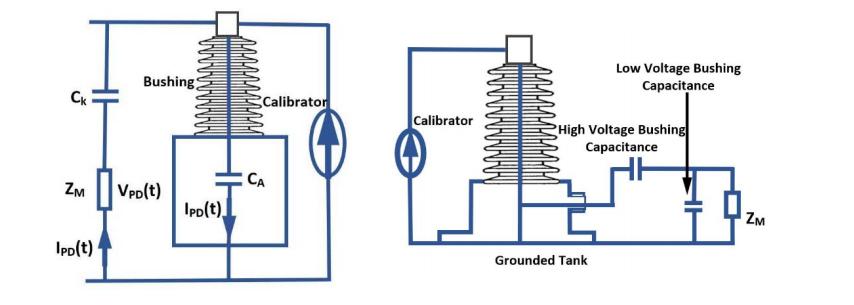

3. 电气量检测
基于IEC 60270标准，通过耦合电容器测量局放产生的电脉冲电流。此方法精度高、历史悠久，但对现场噪声干扰较敏感，更多用于实验室或出厂试验。

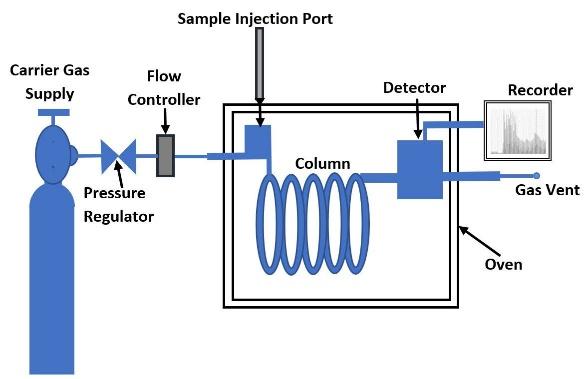

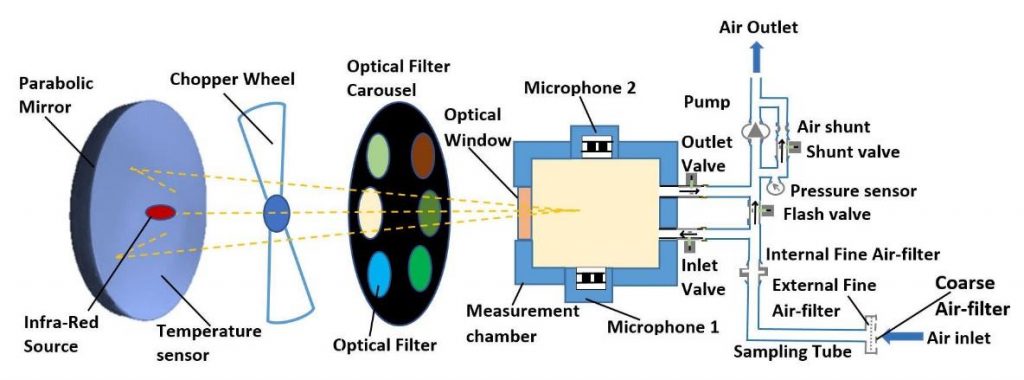

4. 化学检测（DGA气体分析）
局放会分解绝缘油并产生氢气、乙炔等特征气体。通过油中溶解气体分析（DGA），可有效判断绝缘状态，是变压器状态检修中最常用的手段之一。

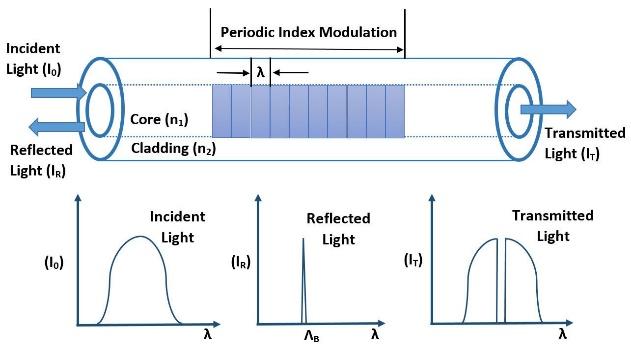

5. 光学检测
利用光纤传感器监测局放产生的光信号，如FBG（光纤布拉格光栅）等。该方法免疫电磁干扰、灵敏度高，但应用成本较高。
6. 综合检测方法
近年来，越来越多的研究与应用开始采用多技术融合，如“UHF+声学”“DGA+声学”“电气+光学”等组合方式，实现互补验证，提高检测的可靠性与准确性。
三、应用价值
- 预防性维护：通过在线局放检测，可以在早期发现绝缘缺陷，避免突发停电事故。
- 状态评估：结合多维度监测数据，全面评估变压器与GIS的健康水平。
- 智能运维：为电网公司实施智能巡检、预测性维护和资产管理提供数据支撑。
四、未来趋势
未来的局放检测技术将向以下方向发展：
- 在线监测与智能诊断结合：实时采集+AI算法诊断，提升识别准确率。
- 多传感器融合：电气、声学、光学等多种检测手段联合应用，降低误判率。
- 标准化与数字化：符合IEC、IEEE标准的数据接口与大数据平台接入，助力电网数字化转型。
五、结语
局部放电是电力设备“健康状况”的风向标。通过先进的检测与监测技术，电力企业能够提前预警、科学决策、降低运维成本。
珠海华网科技在局部放电监测领域具备丰富的技术积累，产品涵盖 智能三合一局放传感器、在线监测IED装置、UHF局放监测系统 等，可为用户提供完整的局放在线监测与诊断解决方案，助力电网安全稳定运行。
