紫外局放传感器_局放在线监测_电力设备绝缘检测解决方案

产品概述

配电房是配网的重要供电节点，而配电房的环境设施条件一直处于较低水平，由于环境因素导致设备处于非正常工作状态，配电房存在高温、静电、粉尘污染、潮湿、凝露、浸水、电缆沟长期积水、易爆气体超标、盗窃等环境问题，引起绝缘老化及损坏等，极易导致产生绝缘击穿、局部放电和短路现象，对设备安全运行和人身安全造成严重威胁。

针对于配电房局放检测，目前多数还处于传统的周期性人工巡检或停电试验阶段，实时监测手段较少，运行状态不能随时掌握，监测工作被动，无时无刻不存在安全隐患的痛点。目前推广的配电房局放在线监测解决方案，完美的弥补了人工巡检的弊端，可以对开关柜的设备绝缘情况进行实时在线监测，实时精准了解开关柜的安全状态。增加电网的供电安全可靠性，同时也为智能电网的建设起到积极的促进作用。

监测原理

局部放电过程中，放电通道中的气体分子被高能电子激发，产生紫外光辐射。紫外光波长一般在10nm到400nm之间，其中波长在200nm到280nm的紫外波段是局部放电检测的主要区域，因为该波段的紫外光在地表几乎无太阳背景干扰，且具有较强的穿透能力和指示性。

功能特点

1、实时数据监测

局放传感器可以实时监测高压设备的绝缘状况变化，对于内部封闭设备运维检修不易发现的地方能够进行无死角监控。

2、监测原理

采用紫外局放监测原理，可以有效的避免阳光信号的干扰，针对性的对局放信号进行捕获分析。

3、综合分析

通过特有的局放特征数据算法库，对局放信号进行识别分析。

3、自动报警功能

当监测到异常数据和大幅度变化时，系统会报警信息及时提醒运维人员，提前预防潜在的设备故障。

4、系统拓展功能

可以根据现场实际情况需求，灵活增加局放监测终端。新增终端不影响已配置的终端，终端组网更加简单便捷。

5、便捷安装

采用磁铁吸附设计，直接吸附高压开关柜表面，不影响原设备的正常运行。

主要参数

名称	技术参数
监测类型	紫外光
光谱响应范围	210-370nm
峰值响应波长	240nm
峰值响应度	1.6×104A/W
测量范围	0~12000pC
监测距离	2.5m
监测角度	135°
温度检测范围	-40~85℃
温度检测精度	±0.5℃
湿度检测范围	0~100%RH
湿度检测精度	±2%RH
供电方式	有线供电、电池供电
工作温度	-20 ℃～70 ℃
通讯方式	RS485、Lora
产品尺寸	131mm9849mm
安装方式	磁吸式

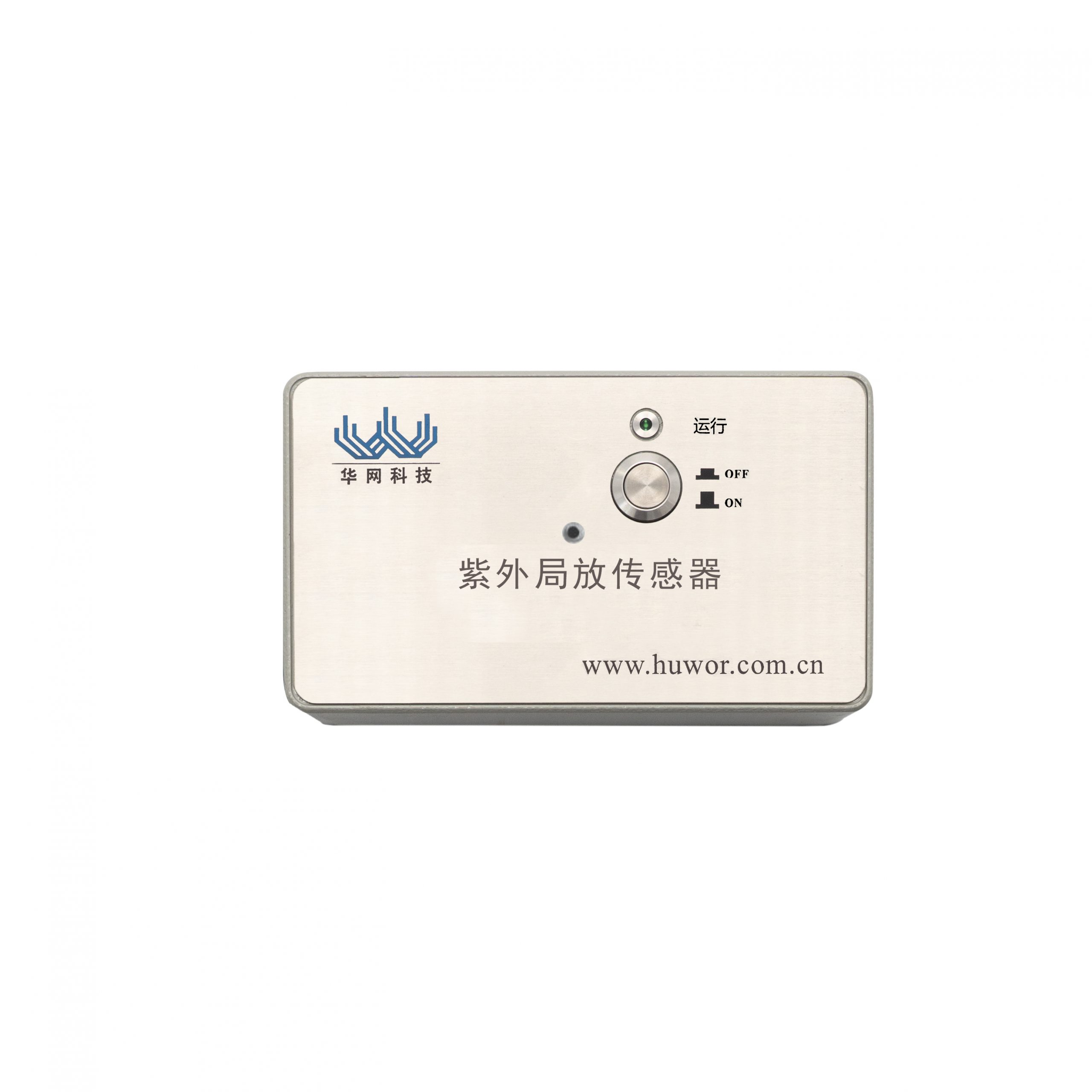

紫外局放传感器
