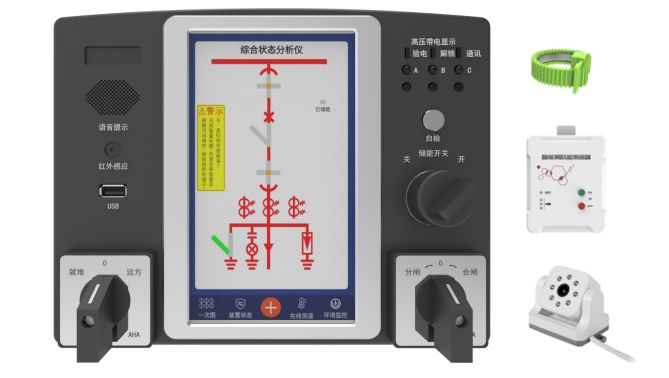

综合状态分析仪（测温+局放+视频+电力）

产品概述:

该系列综合分析仪是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1～40.5KV的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口等多种功能，简化了开关柜面板设计，美化了部局，完善了开关状态指示功能和安全性能的新型电气装置。目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

功能特点:

先进的高性能工业级微处理器，数据处理和信息存储能力强，可靠性高，运行速度快
采用工业级32位通信处理器
低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗
WDT看门狗设计，保证系统稳定；支持串口软件和远程维护
多种传感器可选择，可根据现场要求选择相适用的测温传感器
在线温度实时测量，温度准确性高、实时性强
采用先进存储技术，断电后设定参数不丢失
配带视频监控功能、可带网络接口
集成USB接口参数设置数据导出便以操作
触摸屏显示直观、分辨率高、操作方便

主要参数:

装置技术参数

项目名称		技术参数
使用环境	环境温湿度	-10℃～+55℃（正常工作）；≤95%
	大气压力	80～110KPa
	海拔高度	≤2500米
工作电源	电源	AC85～265V/DC110～370V
	功耗	≤10W
	隔离耐压	2KV
	电源跌落	200ms
绝缘性能	抗电强度	外壳与端子之间大于AC2000V
	绝缘性能	外壳与端子之间大于100ΜΩ
	抗震性	10～55～10Hz 2g 1min
	抗干扰	符合GB/T17626.8-1998标准
环境温湿度测量	温度测量范围	0℃～+70℃，±1℃
环境温湿度测量	湿度测量范围	0～99%RH，±5%RH
电气接点在线测温	温度测量范围	-25℃～+125℃，±1℃
电气接点在线测温	管理无线传感器数量	≤24只
局放检测	局放类型	超声波、TEV、UHF
局放检测	安装方式	强磁吸附式安装
视频监控	接口方式	网口
视频监控	摄像头路数	≤2只
可接入设备	接口方式	RS485
	接入设备	局放传感器、红外热成像传感器、机械特性传感器、烟雾传感器、SF6传感器、除湿机
	接入数量	每种传感器≤2
通讯方式	通讯接口	RS485接口、以太网口
	通讯协议	Modbus协议
	波特率	1200bps,2400 bps,4800 bps,9600 bps
	数据格式	8个数据位、1个停止位、无校验
数据保存时间	响应时间	≤4s
数据保存时间	保存时间	≥3年
安装方式		嵌入式安装
