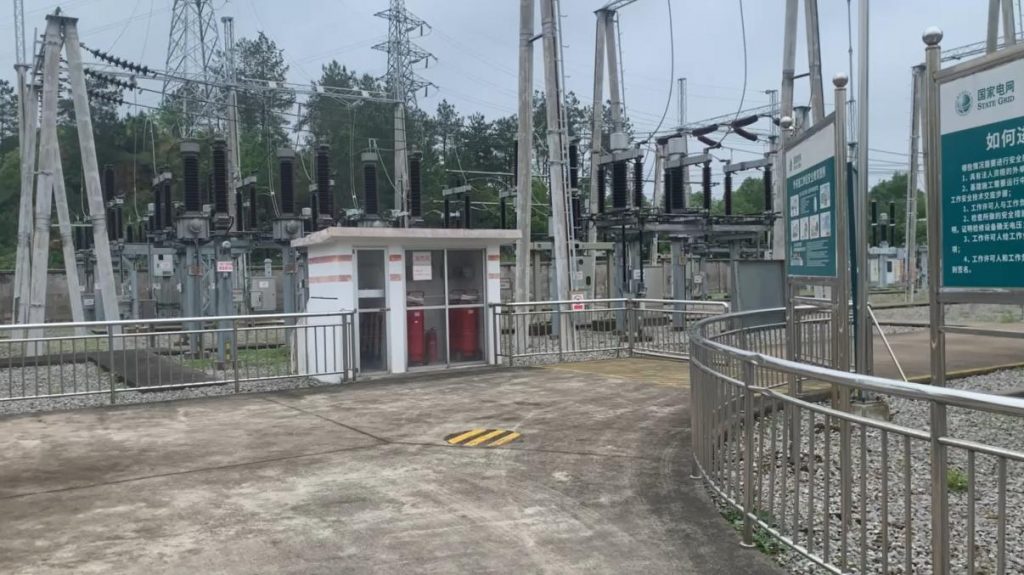

一、项目背景

随着电力系统对安全运行和智能运维的要求不断提升,传统人工巡检方式已难以满足实时、精准、高效的监测需求。为全面提升变电站设备的运行可靠性,江西某110kV变电站引入了华网科技先进的局放测温在线监测系统,通过部署局放与温度传感器,实现对关键设备运行状态的实时掌控与预警。

江西110kV变电站局放测温项目案例
江西110kV变电站局放测温项目案例

二:项目安装过程

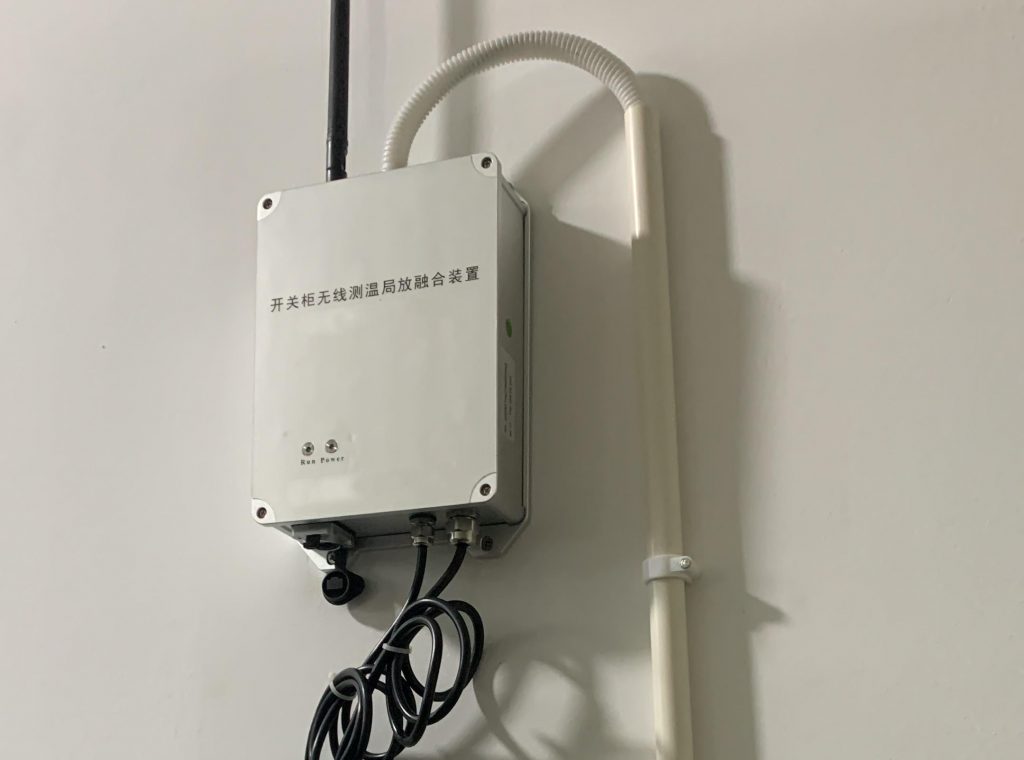

1:开关柜无线测温局放融合装置

开关柜无线测温局放融合装置是一种集温度监测与局部放电监测于一体的智能监测设备,该装置通过无线方式实时监控电缆接头、母排等关键部位的温度及绝缘状态,具备提前预警、电力运维智能化、安装便捷等优点,是保障开关柜安全运行的重要手段。

开关柜无线测温局放融合装置
开关柜无线测温局放融合装置

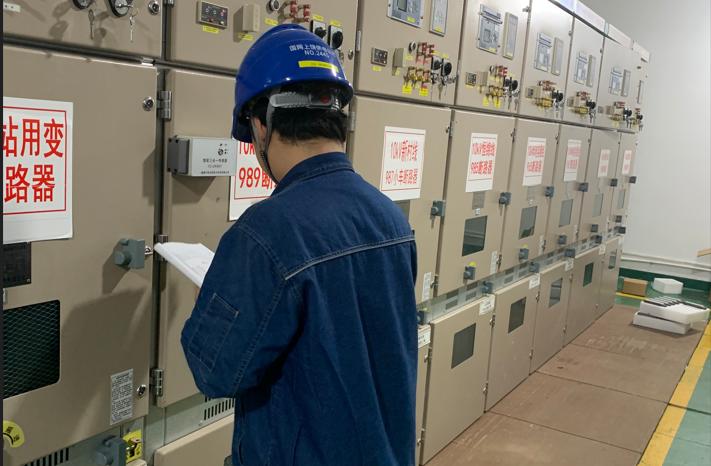

2:局放三合一传感器

智能三合一局放传感器集成了超声波(AA)和暂态地电压(TEV)、温湿度三种检测技术,广泛应用于变电站、开关站等场所,对环网柜、开关柜等电力设备进行局部放电和环境温湿度监测,及时发现潜在隐患,为设备安全、稳定运行提供重要保障。

局放三合一传感器
局放三合一传感器

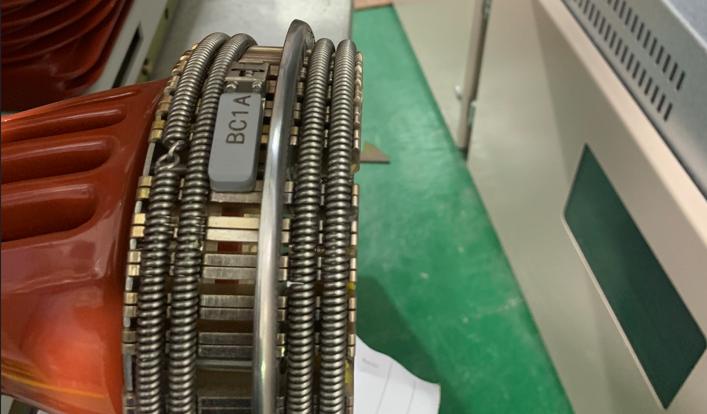

3:卡夹式无源温度传感器

采用天线电磁波赋能,无需供电,支持无线传输。螺丝卡扣固定,适配各类开关柜梅花触头,实时接触式监测断路器本体温度,安全可靠。

卡夹式无源温度传感器
卡夹式无源温度传感器

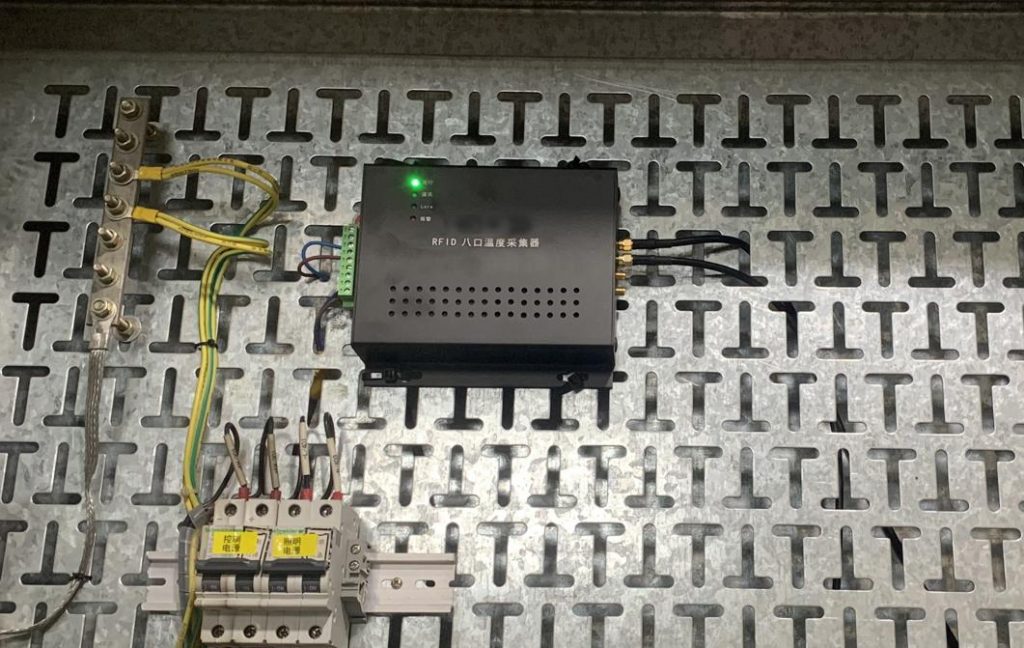

4:RFID八口温度采集器

集数据采集、储存、报警功能于一体,支持有线及无线双模通信,可兼容第三方网关或后台。系统全面符合南方电网技术规范及电力行业相关标准,为电力设备智能监测提供可靠解决方案

RFID八口温度采集器
RFID八口温度采集器

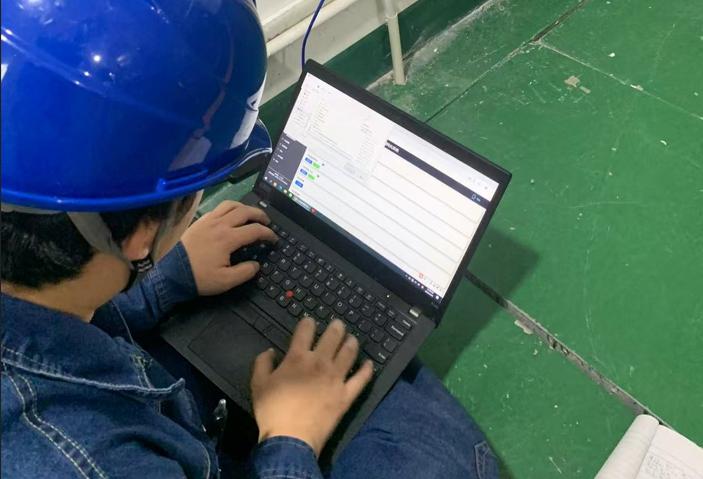

三:项目调试

系统调试完成后运行稳定,数据实时性与准确性均达到预期目标,为该110kV变电站的智能化运维提供可靠数据支撑。

江西110kV变电站局放测温项目案例调试
江西110kV变电站局放测温项目案例调试
