你真的了解开关柜的“隐形杀手”吗?局部放电监测方法全解!
一起事故报告中提到:“开关柜内绝缘件发生局部放电,现场未及时发现,最终导致母线短路、开关炸裂。”这一切的起点,可能只是一个被忽视的细小放电信号。今天,我们就来讲清楚:
什么是开关柜局部放电?为什么要监测?
局部放电(Partial Discharge)是指电气设备内部绝缘系统在强电场作用下,局部区域发生的非完全放电现象。在开关柜中,局放往往是由于以下问题引发:
- 电缆头封闭不严,受潮;
- 固体绝缘层老化、裂纹;
- 安装工艺不到位、接触不良。
虽然局放电流微弱,但长期存在会迅速恶化绝缘,甚至引发爆炸事故。因此,及早发现、准确判断,是保障电网安全运行的第一步。

常见的开关柜局放监测方法
一. 超声波检测法
原理 :局部放电过程中,电能会转化为声能、光能、热能以及电磁能等形式释放出去。电气击穿发生在空气间隙,瞬间放电,电能转化为热能使放电中心的气体膨胀,形成声波向外传播,气体加热后形成等温区,温度超出环境温度,气体冷却收缩时会产生后续波,超声波频率大于 20kHz。

二. 暂态地电压法(TEV);
原理 :当开关柜绝缘层中发生局部放电时,会产生电磁波,虽大部分被金属外壳屏蔽,但仍有一小部分会通过金属壳体的接缝或气体绝缘开关衬垫传播出去,并产生一个地电波通过设备金属壳体外表面传向地下。探头设置于工作状态中的开关柜外表面,即可对局部放电活动进行检测。

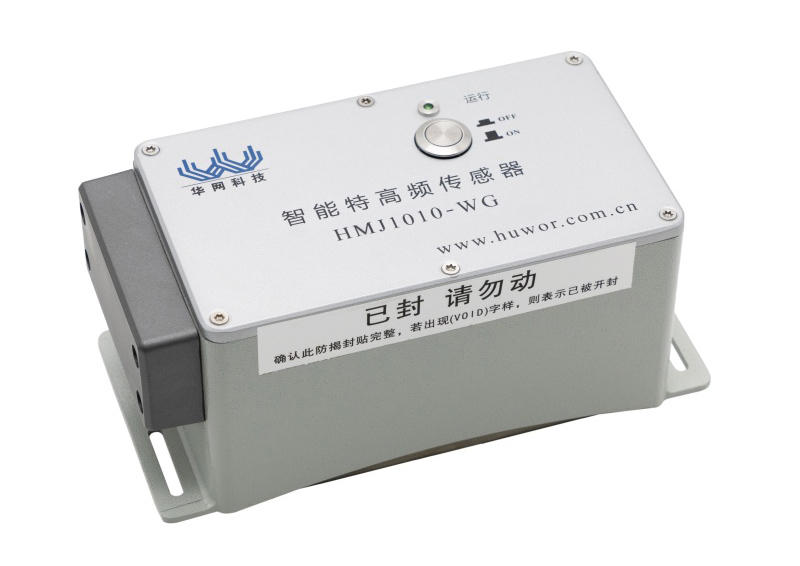

三. 特高频法;
原理 :在时间变化过程中,局部放电所产生的电磁振动会产生电磁波,在固气与气体介质中,局部放电脉冲会激发非常丰富的电磁波超高频分量,最高可达数 GHz。利用超高频传感器接收这些信号,可实现对局部放电的检测。

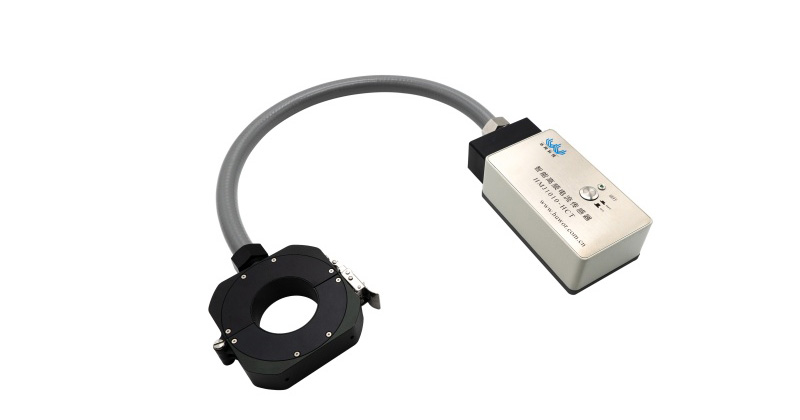

四. 高频电流法(HFCT)。
原理 :当开关柜内部发生局部放电时,在设备接地引下线中会产生高频脉冲电流,通过在设备接地线上安装高频电流传感器来检测高频脉冲电流信号,从而实现对局部放电的监测。

不同场景怎么选监测方法?
场景 | 推荐检测/监测手段 |
日常巡检、快速排查 | 便携式TEV+超声仪器 |
重要节点、老旧站、局放频发设备 | 在线式局放监测系统(持续监控) |
电缆接头、母排、母线槽重点部位 | HFCT/TEV同步测量组合 |
新设备交接/定期预防性试验 | 高频检测+绝缘耐压测试 |
推荐解决方案:珠海华网开关柜局放检测/监测系列
- 便携式检测:TEV+超声二合一,现场即测即走;

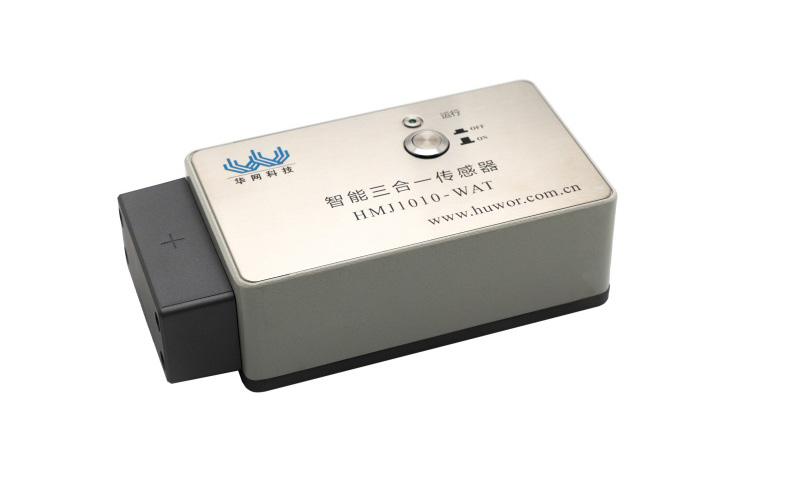

- 在线式监测:多元化传感器进行综合监测,7×24小时实时判断;
- 客户端同步提醒:推送异常数据,不再错过预警。
结语:
别让“看不见的火花”毁了整个站!局放不可怕,怕的是你没有及时发现它。一次简单的监测,可能避免一次开关柜爆炸、一次整站停运。想了解开关柜局放在线监测系统的实地应用案例?请关注珠海华网科技!
