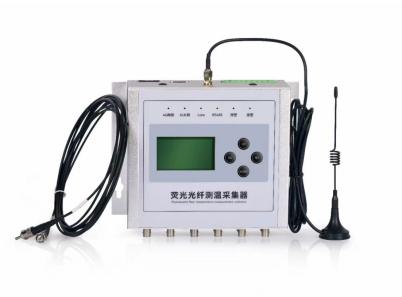

荧光光纤测温装置
荧光光纤测温装置

产品概述

荧光光纤测温装置是一种用于实时监测温度的高精度、远距离测温技术。该系统通过利用荧光光纤的特性,将温度变化转化为荧光信号的变化,从而实现对温度的准确测量,

  1. 光源和激发系统:

光源用于激发荧光光纤中的荧光物质。通常使用激光光源或LED作为激发源,通过特定的波长激发荧光光纤。

2. 荧光光纤:

这是系统的核心组件,荧光光纤内含有荧光物质,温度的变化会引起荧光物质发出不同强度或波长的荧光信号。荧光光纤可以是单模或多模光纤。

3.传感头:

传感头是荧光光纤与被测对象接触的部分,通过传感头,荧光光纤可以感知被测物体的温度变化。传感头通常设计成适合不同应用场景的形状和材质,以确保有效的温度传感。

4.荧光信号采集系统:

这部分设备用于捕捉荧光光纤发出的荧光信号。荧光信号的强度或波长会随温度变化而变化,通过采集系统可以将荧光信号转化为电信号进行处理。

5. 信号处理单元:

信号处理单元负责对采集到的荧光信号进行处理和分析。这可能涉及噪声滤除、信号放大、波长或强度的定标等,以得到准确的温度数据。

6. 数据显示和记录系统:

最终的温度数据可以在数据显示和记录系统中以数字或图形的形式展示出来。这样的系统通常包括显示屏、计算机界面或者可以与其他控制系统集成的接口。

荧光光纤测温系统由于其高精度、耐高温、抗电磁干扰等特点,在许多工业和科学应用中得到广泛应用,例如电力设备监测、冶金炉温测量、油井温度监控等领域。

功能特点

  • 先进的高性能工业级微处理器,数据处理和信息存储能力强,可靠性高,运行速度快;
  • 人性化菜单设计,现场调试操作简单、方便、快捷,
  • 在线温度实时测量,温度准确性高、实时性强
  • 采用先进存储技术,断电后设定参数不丢失
  • 采用壁挂式安装,安装简单、拆卸方便
  • 具有超温报警记录查询功能,可查询50条历史超温记录
  • 具有RS485通讯功能实时把数据传输至后台
  • 具有RJ45网络接口可联网上传数据至云平台、APP也可本地网络通讯
  • 具有LoRa无线远距离传输数据至本地后台免于现场布置通讯线

具有2G\4G上网功能实现网络数据连接与云平台、APP对接

功能配置

功能配置(选配)功能说明
上网功能4G上网接口、以太网接口
通讯接口LoRa无线通讯
光纤测温可带1-12路任意数量温度传感器

注:以上功能都为选功能、可根据实际需求选配相对应功能。

产品功能

基本功能功能介绍
操作功能按键式操作
接收数据光纤测温温度数据
显示数据单色显示接收到的数据,当接入光纤测温时按主机上上下键切换进行查看温度数据
时钟显示实时时钟显示,并作为事件记录的时间基准
参数设置所有参数灵活可设,操作方便,掉电数据不丢失
报警输出当有报警事件发生时,继电器干接点信号输出
温度报警记录记录曾发生过报警的测温位置的温度、开始时间和结束时间,最多可保存50条记录,当超过50条记录时,自动覆盖最早的记录
通讯功能RS485接口:本地485数据通讯(一路)
LoRa模块:本地远端传免布置通讯线(选配)
2G\4G模块:网络数据传输配合云平台、APP使用(选配)出厂默认本司云平台
以太网口:TCP/IP通讯接口(选配)

产品性能参数

功能参数             技术参数
通讯参数本地通讯RS485接口,通讯距离不超过1.2KM
以太网口,内部局域网通讯、也可网络通讯
远程通讯LoRa无线数传,无线远传通讯不超过1KM
4G模块,网络数据传输配合云平台、APP使用
整机功耗≤5VA
工作温度-10~70℃
工作湿度≤90%RH,不结露,无腐蚀
继电器接点参数AC220V/5A无源接点(可选配两路输出)
防护等级IP20
绝缘电阻≥100MΩ(温度在10~30℃,相对湿度小于80%)
安装方式壁挂式安装
工作电压AC85-265V/DC110-370V
