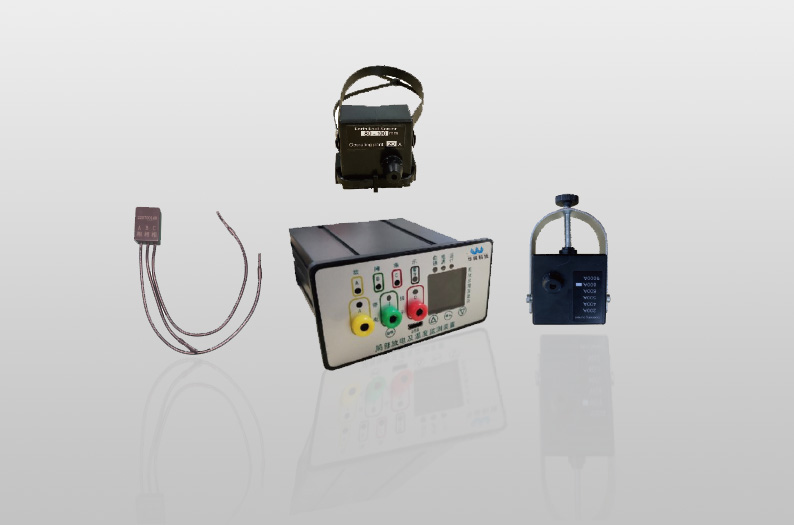

局放温度监测装置(四合一)
局放温度监测装置(四合一)

产品概述:

局部放电及温度监测装置是安装在配电网络系统中的环网开关柜电缆分支箱、箱变等一次开关设备上,用于在线监测局部放电、指示相应电缆区段的短路和接地故障以及实时温度的一种在线监测装置。装置采用脉冲电流法的局放检测技术,监测灵敏度更高,全面监测配电设备各种类型局部放电。该装置还集成了电缆头温度监测、高压带电指示及故障指示功能,集测量、分析、诊断为一体运用数字OLED显示界面,方便巡检人员判断配电设备的绝缘状况,及时处理存在的绝缘隐患,提高配电设备运行的可靠性。同时支持RS485及短距离无线通讯方式,方便数据对接及远传。

装置特点

1)装置实现对开关柜内部局部放电、温度、带电状态及故障状态进行实时监测和状态指示;

2)装置可对局放相关系数、局放报警参数、温度报警参数、自动复位时间、设备ID、波特率等参数进行灵活配置;

3)装置采用RS485通信方式、Modbus-RTU通讯协议,方便数据对接及远传,如有需要,可与其他平台对接;

4)采用自适应抗干扰技术,可有效消除现场背景噪声干扰;

5)内置局部放电诊断分析和结合电缆头温度的告警算法,当监测到高压设备发生局放时,LED告警灯常亮和继电器告警接点发出设备异常告警;

6)当监测主机产生报警后,可通过面板上的按钮解除报警进行人工复位;若在一定时间内(时长可配置)无人工进行复位,则可自动进行复位。

主要参数

局部放电及温度检测装置主要监测设备
