产品型号：
HMJ9030
产品概述：

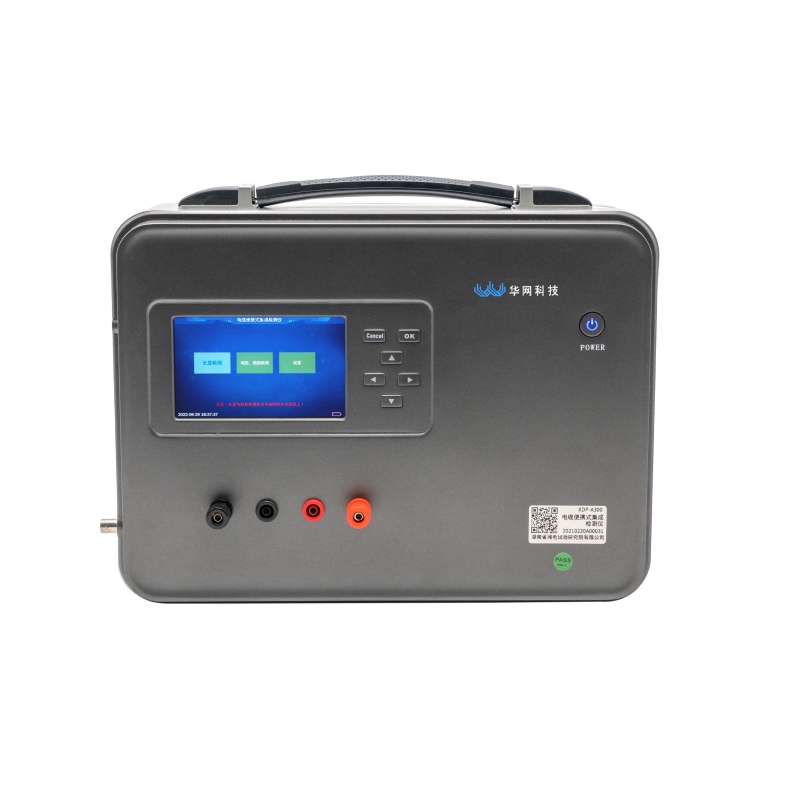

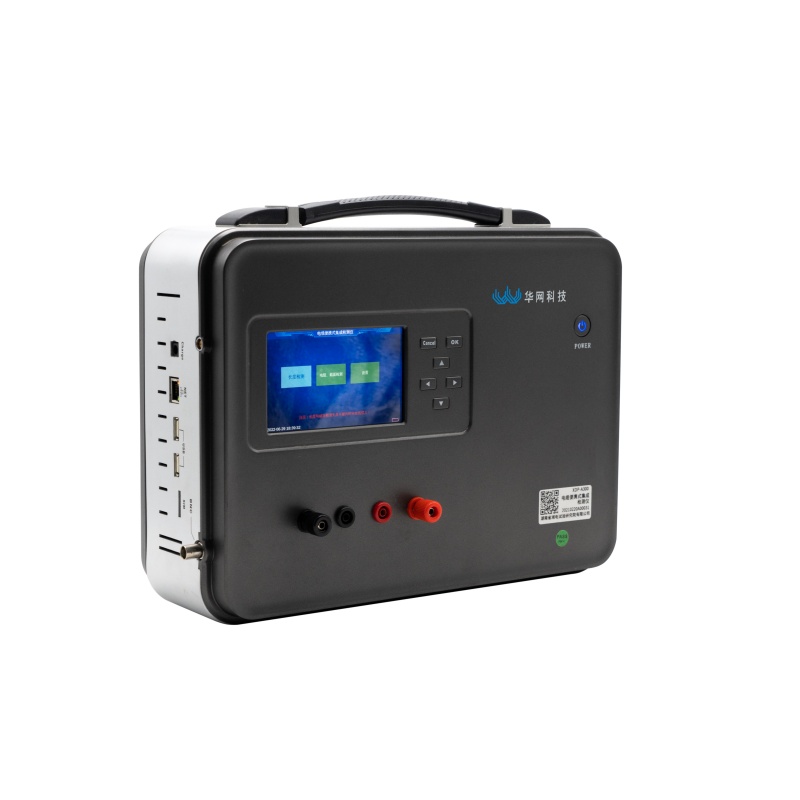

HMJ9030电缆便携式集成检测仪是一种具有电缆长度、截面积、材质等参数测量的仪器，电力电缆承担着电能输送的重要任务，近年来电力电缆的使用量越来越大，其安全可靠运行对保障配电系统稳定运行有着至关重要的作用。
本装置主要解决三个问题，一是电缆长度测量，二是电缆材质定，三是电缆截面测量。
功能特点：
1.长度检测：具备电缆长度测量波形展示、传播时间、电缆测量长度结果显示以及记录近10次的电缆长度检测数据；
2.截面检测：具备电缆截面识别前、识别后图像展示，A、B、C三相电缆的直径、截面、倾斜角结果显示
以及记录最近3次的电缆截面检测数据；
- 材质检测：电缆长度、截面参数可手动设置、自动获取长度检测、截面检测的测量数据；同时界面上显示电阻值、电阻率、材质信息，可记录最近10次的电缆电阻率检测数据。
主要参数：
| 项目名称 | 技术参数 |
| 空载输出脉冲幅度 | 15～18V |
| 脉冲频率 | 250～350Hz |
| 输出波形 | 上升沿时间≤1μs |
| 采样精度 | 12bits |
| 屏幕分辨率 | 800*480 |
| 操作系统 | 嵌入式Linux |
| 电阻测量量程 | 10μΩ～200kΩ |
| 电阻测量分辨率 | 10μΩ |
| 电阻测量精度 | ＜0.5% |
| 外形尺寸 | 350mm*258mm*115mm |
