项目详情：
我司在江苏供电局共安装各类局放传感器2000多个，其中江苏城南河220kV变电站使用特高频传感器和三合一传感器对局部放电进行监测。

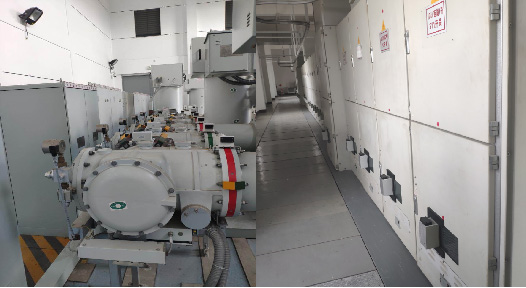

GIS和高压柜局放监测

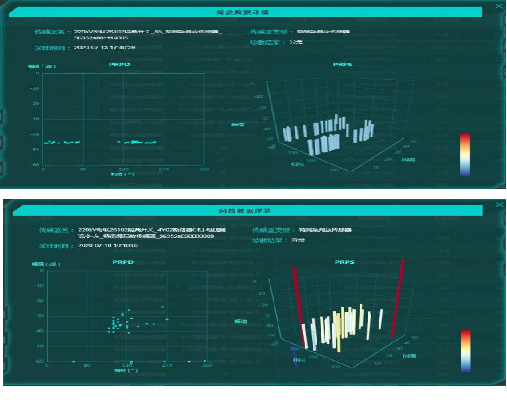

220kV GIS特高频传感器监测到局放信号

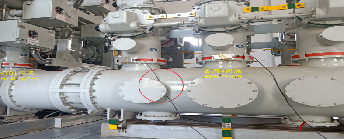

经人工现带电场监测，定位放电源位于备用4间隔副母处
