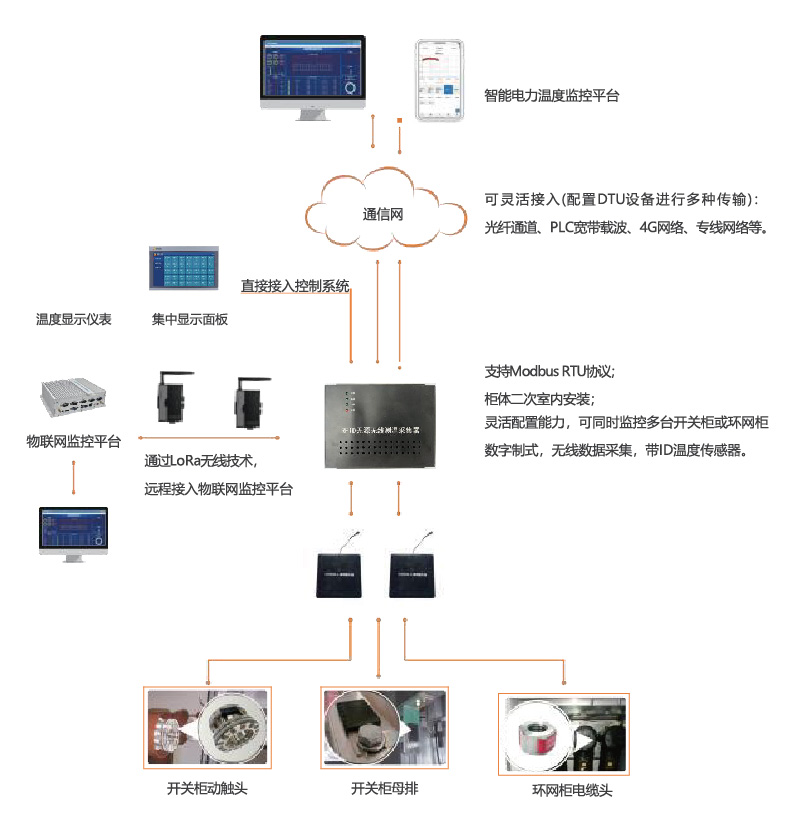

RFID无源无线温度在线监测系统架构

RFID无源无线温度在线监测系统架构
RFID无源无线温度在线监测系统架构

系统功能

该系统温度传感器采用将温度感知、通信、能量转换高度集成于RFID芯片内的测温技术,温度传感器通过射频(840–960MHZ)的电磁波获取能量,实现无需电源即可工作。适宜环网柜电缆头内部的温度监测,开关柜触头,电容器、电抗器等特殊无源传感器温度监测场景的应用。系统由阅读器、天线、温度传感器、温度显示仪表或嵌入式集中显示面板、DTU及

监控软件组成。

在信号发射周期内,阅读器通过天线向温度传感器发射射频信号;温度传感器自身无源,在接收到射频能量之后,激活电路,开始工作,进行温度数据采集;温度采集完成后,温度传感器将温度信息通过无线信号回传至天线;天线再通过射频电缆将数据传输到阅读器温度监控主机;阅读器通过RS485或DTU将监测数据发往监控平台。

系统特点

1)传感器具备“无源”的特点,无需任何形式的电源,因此无任何安全隐患。

2)寿命长,传感器是无源器件,运行寿命超过十年,运维成本低。

3)传感器采用电磁波无线传输信息,具备绝缘等级高得特点。

4)测量温度范围(-40℃~150℃) 宽精度高(±1℃),可耐受超220℃高温。

5)可安装于手车柜动触头触指上,直接采集用户最关心的位置的温度,精确反映设备运行状态。

6)统一的无源无线空中接口平台,系统支持RS485、4G、LoRa等多种通信方式。

主要监测设备

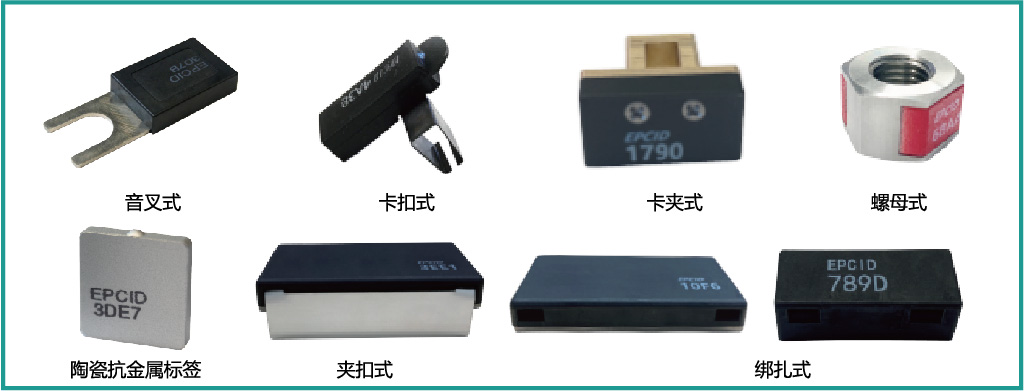

无源无线温度传感器

无源无线温度传感器
无源无线温度传感器

1:应用对象:满足不同电力设备的温度在线监测需求(如电力开关柜、电缆接头等)

2:传感器工作频率:902MHz~928MHZ

3:安装方式:温度传感器根据设备的特点设计了多种安装结构,可安装于电力设备的需要进行温度监测关键点。

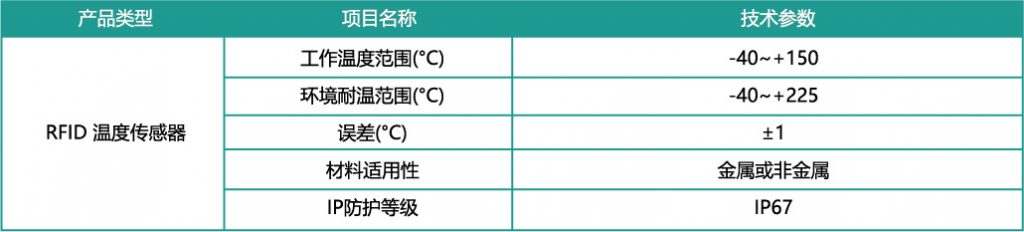

RFID无源无线温度在线监测系统技术参数
RFID无源无线温度在线监测系统技术参数

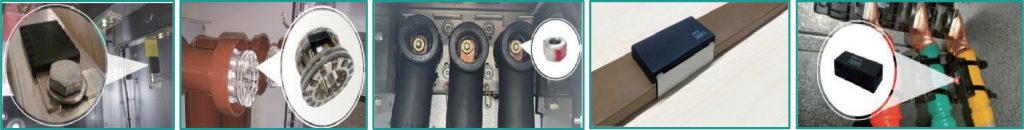

现场部署应用

RFID无源无线温度在线监测系统现场部署应用
RFID无源无线温度在线监测系统现场部署应用
