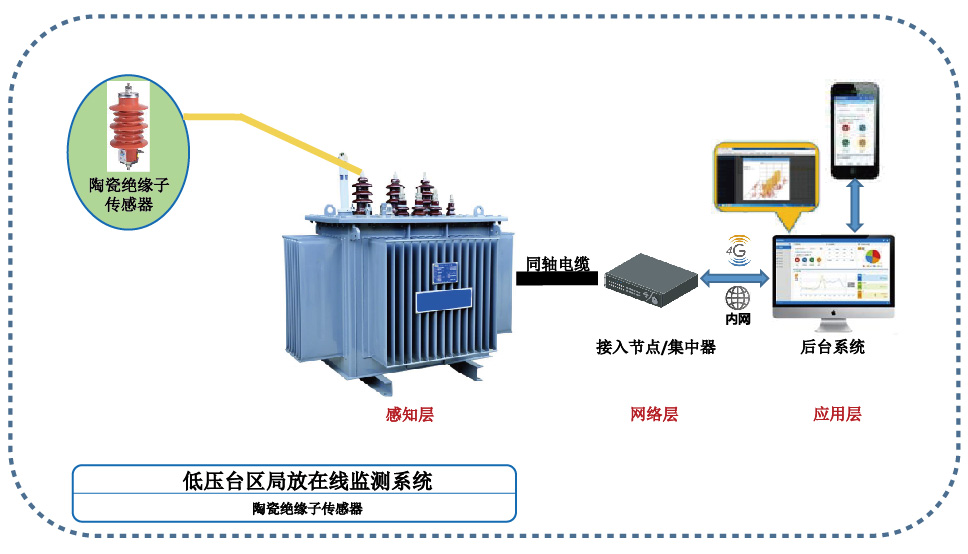

低压台区在线监测系统架构
低压台区在线监测系统架构

系统功能

系统用于连续实时采集低压台区架空线路设备ABC三相局部放电信号和过电压信号。陶资绝缘子传感器安装在变压器高压进线端侧,用于耦合感知变压器内局放信号,传感器将采集到的监测数据以有线RS485方式上送至接入节点,将数据进行处理后通过无线或有线方式发送到服务端,管理人员可通过系统后台查看变压器运行状态,一旦监测到疑似局放信号,可根据告警信息及对应谱图判别局放严重程度和趋势,决定是否立刻开展运维检修工作。

HMJ1010-WTX 陶瓷绝缘子传感器现场部署
HMJ1010-WTX 陶瓷绝缘子传感器现场部署

主要监测设备

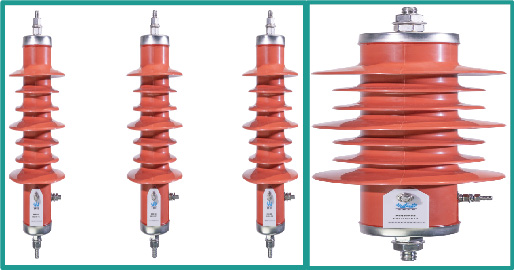

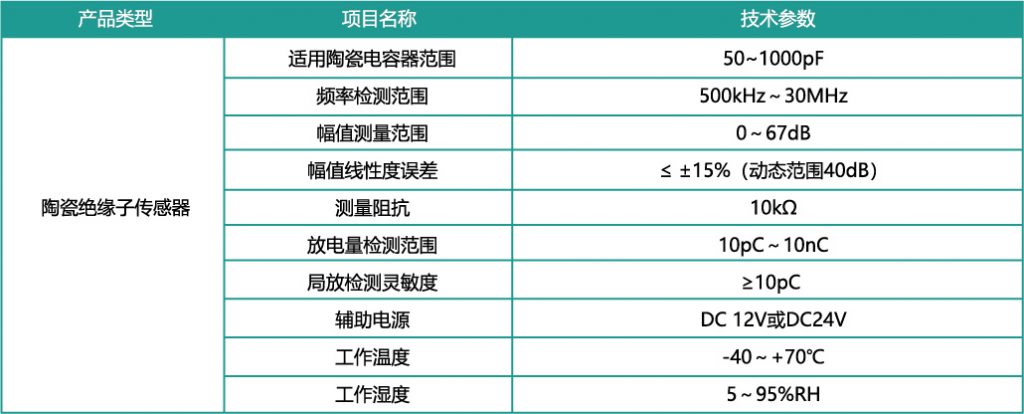

HMJ1010-WTX 陶瓷绝缘子传感器

1:应用对象:低压台区架空线路局放信号的监测。

2:通信方式(有线):RS485

3:安装方式:将三相陶瓷绝缘子传感器布置在避雷器与变压器高压套管之间,增加一根扁铁固定陶瓷绝缘子传感器。传感器高压端引线利用线夹与避雷器顶端引线连接次引线沿扁铁引下,沿横担走线,安装示意图见现场应用示例。

低压台区在线监测系统
低压台区在线监测系统

现场部署应用

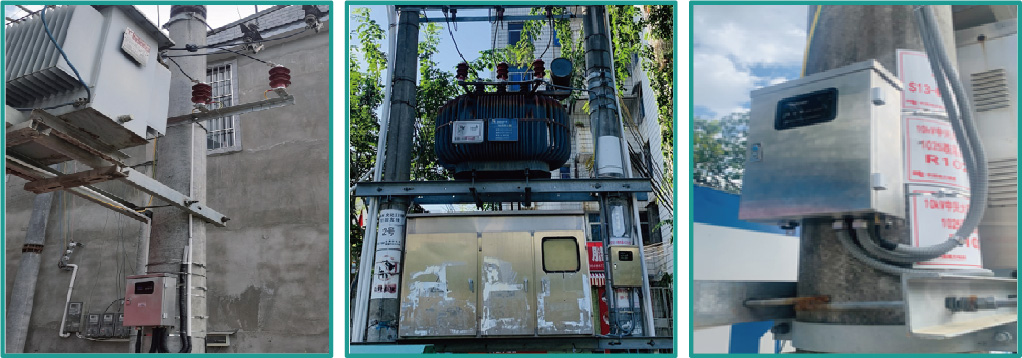

HMJ1010-WTX 陶瓷绝缘子传感器现场部署
HMJ1010-WTX 陶瓷绝缘子传感器现场部署
