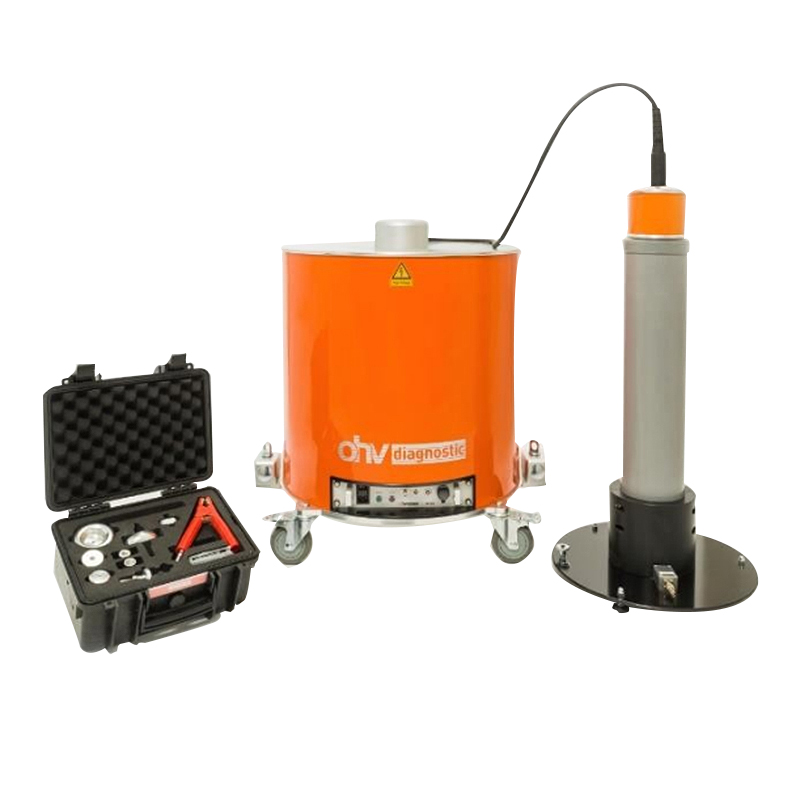

• 电缆振荡波局放测试仪

    电缆振荡波局放测试仪

  • 电缆振荡波局放测试仪主要设备

    电缆振荡波局放测试仪主要设备

产品概述:

振荡波测试仪(又称阻尼振荡波局放测试系统,英文简称OWTS或DAC)是一种用于中高压电力电缆绝缘状态诊断的专业设备,通过产生高频衰减振荡波激发电缆缺陷处的局部放电(局放),实现局放量检测和缺陷定位。

DAC(阻尼振荡波)测试系统的交流测试和诊断测量(局部放电和损耗因数)功能可以针对以下常见电缆问题的检测提供可靠的帮助:

1、安装工艺不良进;

2、由于不合规范的铺设导致的缺陷;

3、在电缆附件中的缺陷;

4、电缆主体绝缘老化变质。

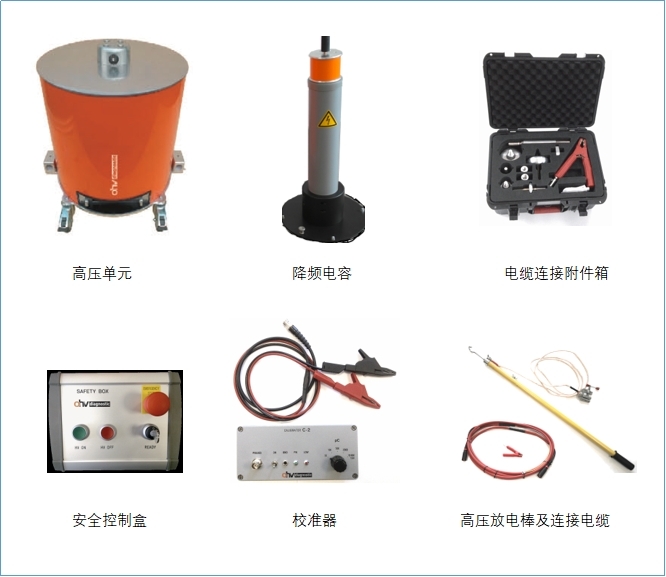

主要设备

电缆振荡波局放测试仪主要设备
电缆振荡波局放测试仪主要设备

功能特点:

非破坏性测试

1、传统耐压试验需施加数倍运行电压,易损伤电缆;震荡波电压峰值(≤30 kV)可控,且加压时间短(≤100 ms),避免绝缘二次损伤。

2、可测量局放起始电压(PDIV)和熄灭电压(PDEV),评估缺陷激活阈值。

多功能集成

1、局放检测:5pC–100nC,符合IEC 60270标准。

2、介质损耗测量:范围0.1%–10%,反映绝缘老化程度。

3、电容测量:范围0.025–4μF,辅助评估电缆状态。

抗干扰与智能化

1、带宽自动调节,过滤环境噪声。

2、支持数据比对专家库,智能分析缺陷类型(如安装不良、接头缺陷、老化)。

主要参数:

装置技术参数

名称项目技术参数
    电缆振荡波局放测试仪    最大输出电压30 kV(peak)、21.2 kV (RMS)
最小输出电压3 kv(peak)、2.12 kV(RMS)
额定线圈电感值1.0 H
DAC频率45-1000 Hz
测试物体电容值0.025-4μF
电源电压94-250V,48-63Hz,500VA
采样率105 MS/s, 14 Bit
局放检测范围5pC-100nC
局放积分400kHz宽带积分(参见IEC60270)
通讯协议TCP/IP

更多信息
