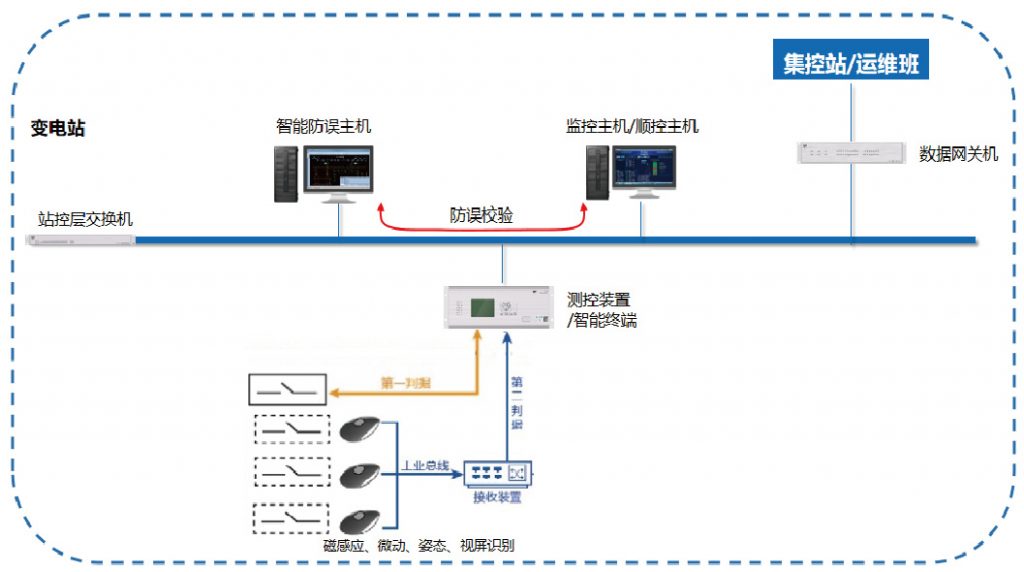

一键顺控刀闸状态双确认系统架构

一键顺控刀闸状态双确认系统架构
一键顺控刀闸状态双确认系统架构

系统功能

为推进“一键”顺控技术应用,保障现场改造工作安全规范开展,按照《国家电网公司电力安全工作规程(变电部分)》(Q/GDW1799.1-2013)“至少有两个非同样原理或非同源的指示同时发生对应变化,方可确认设备已操作到位”的规定,国网运检部组织编制了隔离开关分合闸位置“双确认”改造技术规范(试行)。根据技术规范中接收装置的功能、性能要求,我司

研发了隔离开关分合闸位置双确认接收装置(简称接收装置),代替人工现场核验,由系统自动核对操作前设备运行状态,精简操作流程,提高变电站电气操作的准确性、有效性及快捷性,减轻运维人员的工作强度,提升电网设备倒闸操作安全水平。

系统特点

1)适应性强:磁感应传感器、姿态传感器、微动开关传感器、视频识别四种刀闸双确认传感器可独立使用或混合使用,覆盖所有应用场合及刀闸种类。

2)安全可靠:磁感应传感器采用非接触式磁感应原理,刀闸机构转动部件上无电缆连接,杜绝了因电缆用动缠绕刀闸机构隐患。传感器可采用全封闭结构,做到防水、防尘。

3)不同源双确认:与辅助节点(第一判据)的检测原理不同,检测位置靠近刀闸本体的传动机构末端,真正做到不同源。

4)抗干扰能力强:传感器对刀闸合、分位置的检测不受现场强放电、强磁场的影响,抗干扰能力满足现场应用要求。

5)检测精度高:磁感应传感器检测精度为±3mm。

主要监测设备

1:应用对象:发电站、变电站隔离开关分合闸状态确认;

2:通信方式:有线实时传输;

3:安装方式:磁钢附件安装在刀闸机构的旋转轴或联动杆上,跟随机构联动;磁感应器件通过安装附件固定在刀闸机构的静止部件上,并分别对应刀闸分、合状态位置。磁感应器件和磁钢附件之间无任何电缆连接,当刀闸操作时没有电缆甩动,不存在安全隐患。

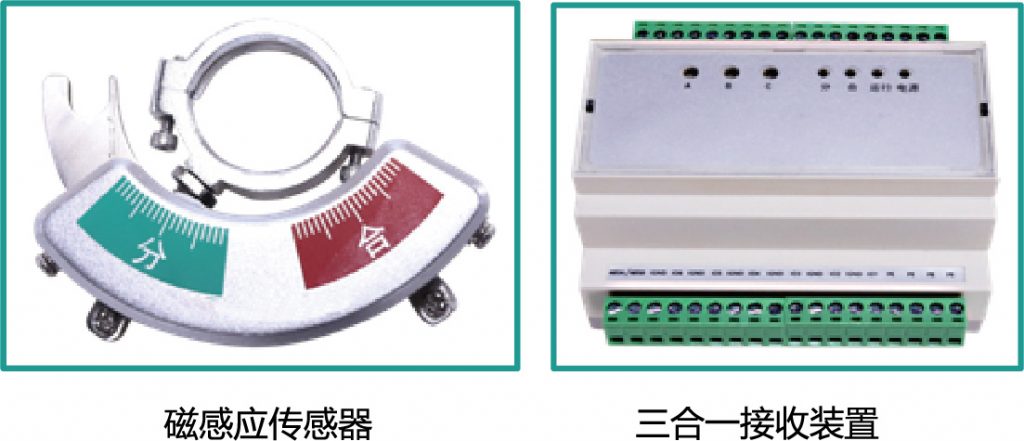

一键顺控刀闸状态双确认系统主要监测设备
一键顺控刀闸状态双确认系统主要监测设备
一键顺控刀闸状态双确认系统技术参数
一键顺控刀闸状态双确认系统技术参数

现场部署应用

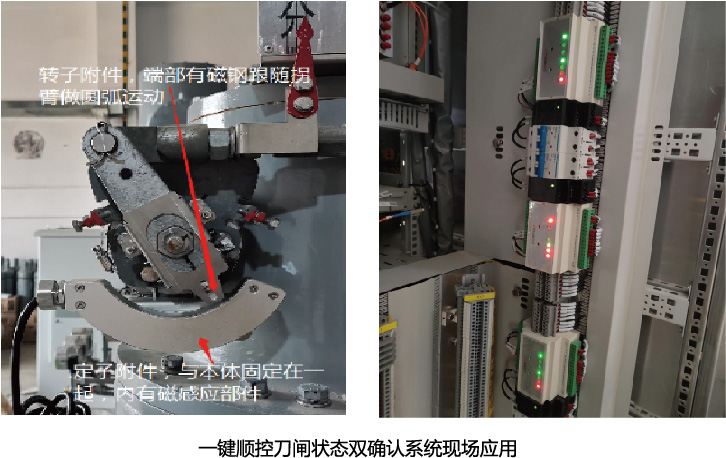

一键顺控刀闸状态双确认系统现场部署应用
一键顺控刀闸状态双确认系统现场部署应用
