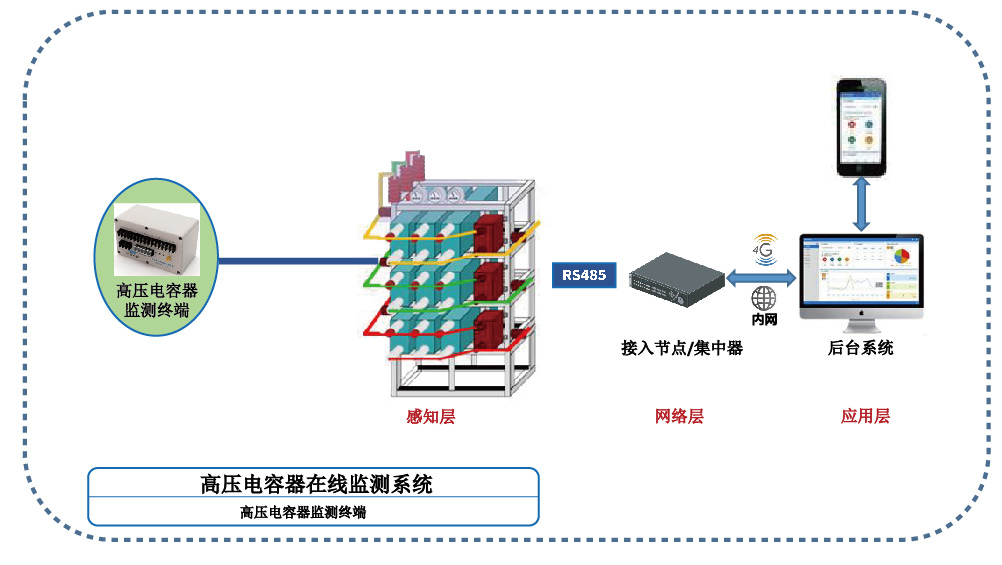

高压电容器在线监测系统结构

高压电容器在线监测系统结构
高压电容器在线监测系统结构

系统功能

系统用于连续实时采集高压电容器的电压电流值,记录电容器的状态变化情况。高压电容器监测终端将采集到的监测数据以有线RS485方式上送至接入节点,将数据进行处理后通过无线或有线方式发送到服务端,通过神经网络结构深度学习算法设计诊断模型,实现单元击穿类型识别和故障诊断,管理人员可通过系统后台查看电容器设备的运行状态。

高压电容器在线监测系统功能
高压电容器在线监测系统功能

主要监测设备

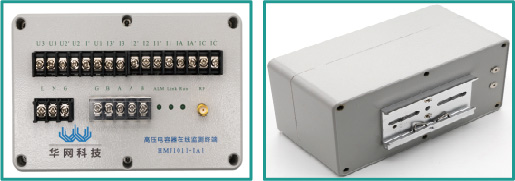

HMJ1011-IA1 高压电容器监测终端

应用对象:高压电容器在线监测

通信方式:RS485

安装方式:高压电容器监测终端保护方式分别为开口三角、差压保护、桥差保护根据不同的保护方式接线也不同,如下图所示三种不同的保护方式的接线配置。

HMJ1011-IA1 高压电容器监测终端
HMJ1011-IA1 高压电容器监测终端

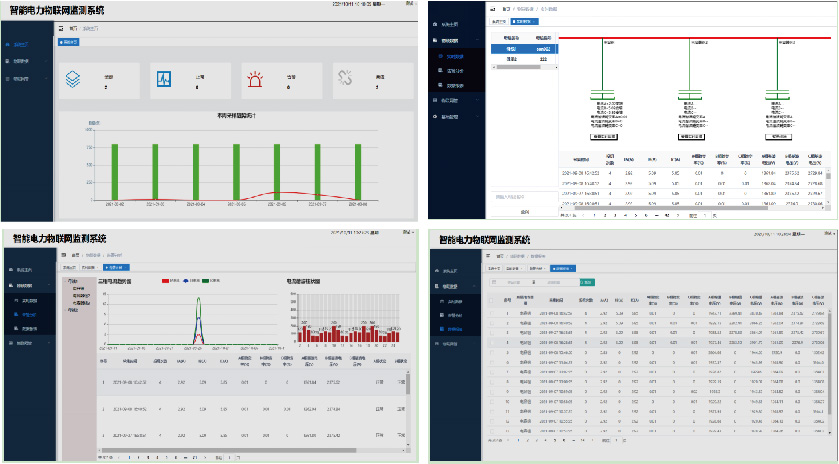

现场部署应用

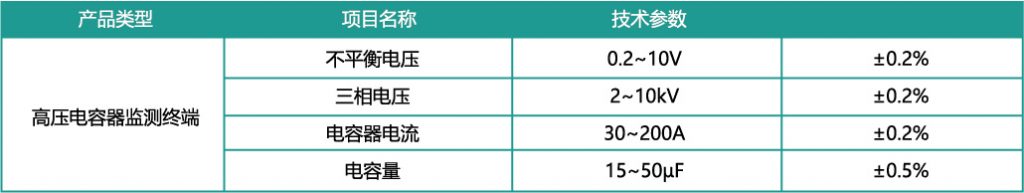

HMJ1011-IA1 高压电容器监测终端数据参数
HMJ1011-IA1 高压电容器监测终端数据参数
